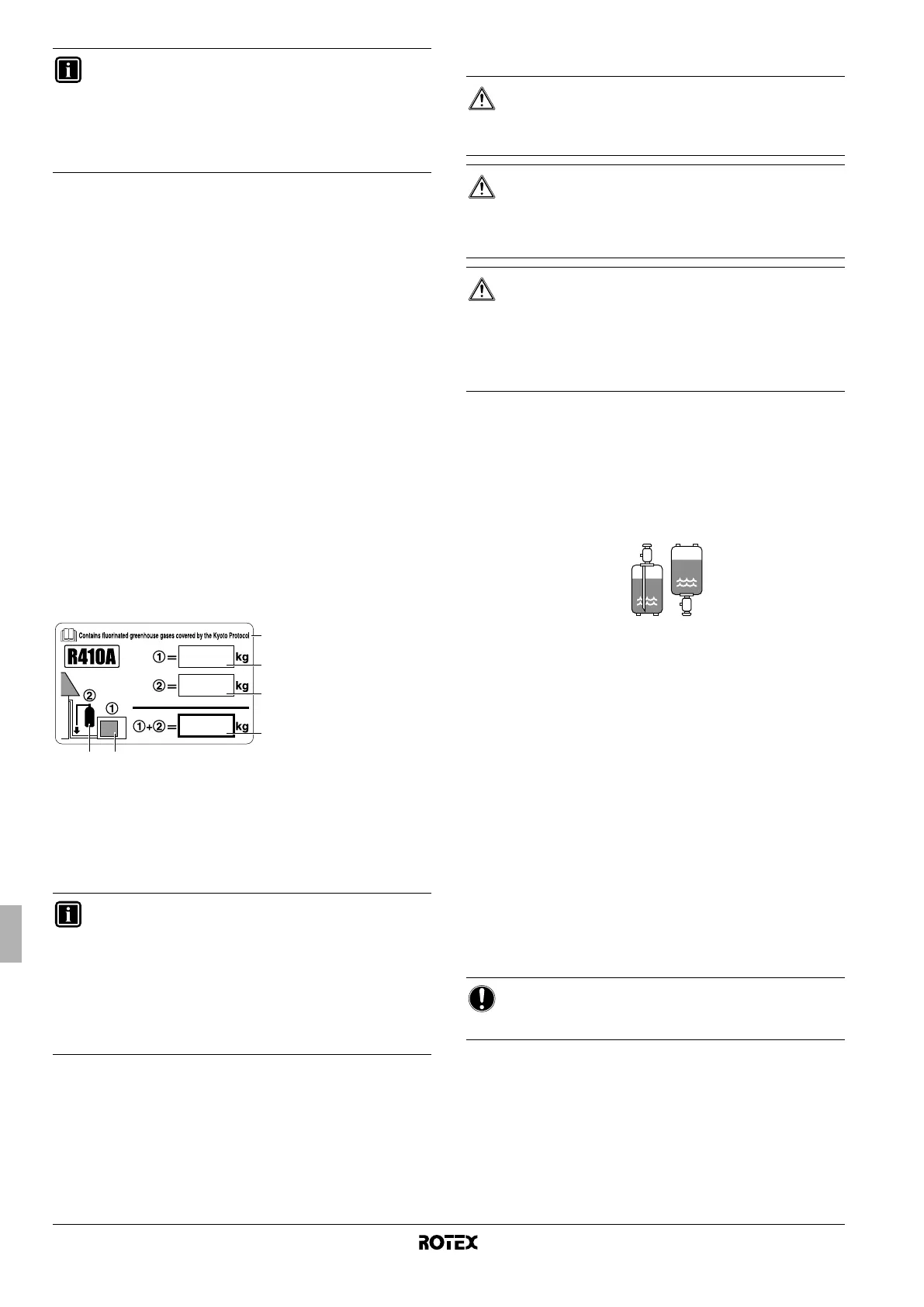

Manual de instalación
12
RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011
12. CARGA DE REFRIGERANTE
Esta unidad exterior se suministra de fábrica.
12.1. Información importante en relación al
refrigerante utilizado
Este producto contiene gases fluorados de efecto invernadero
regulados por el Protocolo de Kioto. No vierta gases a la atmósfera.
Tipo de refrigerante: R410A
Valor GWP
(1)
: 1975
(1)
GWP = global warming potential (potencial de calentamiento
global)
Rellene con tinta indeleble,
■➀ La carga de refrigerante de fábrica del producto;
■➁ La cantidad de refrigerante adicional cargada en la obra; y
■➀+➁ La carga de refrigerante total
en la etiqueta sobre gases fluorados de efecto invernadero
suministrada con el producto.
La etiqueta rellenada con los datos debe pegarse en el interior del
producto y cerca de la conexión de carga del producto (p.ej. al dorso
de la tapa de servicio).
1 Carga de refrigerante de fábrica del producto:
ver la placa de especificaciones de la unidad
2 Cantidad de refrigerante adicional cargada en la obra
3 Carga total de refrigerante
4 Contiene los gases fluorados de efecto invernadero
regulados por el Protocolo de Kioto
5 Unidad exterior
6 Cilindro de refrigerante y colector de carga
Para evitar averías en el compresor, no cargue más refrigerante
del especificado.
Esta unidad exterior se suministra de fábrica con refrigerante y en
función de los tamaños y las longitudes de las tuberías es posible
que algunos sistemas necesiten una carga de refrigerante adicional.
12.2. Precauciones e instrucciones generales
■ Cargue siempre la cantidad de refrigerante especificada en
estado líquido.
Este refrigerante es un refrigerante mezclado, por lo que
añadirlo en estado gaseoso podría modificar su composición y
provocar problemas de funcionamiento.
■ Antes de la carga, compruebe si la botella de refrigerante está
equipada con sifón (la botella debe estar marcada con "sifón
para rellenar con líquido" o algo parecido).
■ Utilice herramientas diseñadas exclusivamente para el
refrigerante R410A para garantizar una buena resistencia a la
presión y para evitar que penetren en el sistema materiales
extraños.
12.3. Cálculo del refrigerante adicional
No es necesario cargar más si la longitud de la tubería es inferior a
10 m.
Si la longitud de la tubería es superior a 10 m, determine la cantidad
adicional de refrigerante que debe cargar según la fórmula que
aparece a continuación.
R=(longitud total (m) de tubería para líquido – 10 m) x 0,02
R=carga adicional (kg)(redondeada en unidades de 0,01 kg)
Determine la cantidad adicional de refrigerante que se cargará y
escriba la cantidad en la pegatina del servicio, situada en la cara
interna de la caperuza de la válvula de cierre.
12.4. Recarga completa
Si la unidad necesita una recarga completa, consulte la placa de
especificaciones de la unidad. Dicha placa indica el tipo de
refrigerante y la cantidad necesaria.
Unidad de la cantidad total de carga: <kg>
La carga de refrigerante (kg) depende de la longitud total de la
tubería para líquido.
Carga total de refrigerante=1,7 kg + (longitud total (m) de la tubería
del líquido–10 m) x 0,02
Aviso: la carga de refrigerante de fábrica es de 1,7 kg.
INFORMACIÓN
Tras abrir la válvula de cierre, es posible que la presión de
la tubería de refrigerante no aumente. Una posible
explicación podría ser que la válvula de expansión del
circuito de la unidad exterior esté cerrado, aunque esto no
supondría ningún problema para el funcionamiento
correcto de la unidad.
INFORMACIÓN
La implementación de la normativa de la UE acerca de
ciertos gases fluorados de efecto invernadero puede
incluir la necesidad de mostrar el idioma oficial nacional
apropiado en la unidad. Por ello, se suministra con la
unidad una etiqueta adicional multilingüe para los gases
fluorados de efecto invernadero.
Las instrucciones de colocación se ilustran en la parte
posterior de dicha etiqueta.
3
5
6
2
1
4
PRECAUCIÓN
Cuando cargue un sistema, nunca debe exceder la carga
máxima permisible, ya que existe el riesgo de golpe de
líquido.
ADVERTENCIA
■ Los cilindros de refrigerante deben abrirse
lentamente.
■ Cuando cargue refrigerante, utilice siempre guantes
protectores y proteja sus ojos.
PELIGRO
■ Cuando la unidad esté encendida, cierre su panel
frontal si va a dejarla desatendida.
■ Cargar una sustancia inadecuada puede provocar
explosiones y accidentes, por lo que siempre debe
asegurarse de que se carga el refrigerante (R410A)
apropiado.
Cargue el líquido
refrigerante con el
cilindro en posición
vertical.
Cargue el líquido
refrigerante con el
cilindro colocado boca
abajo.
AVISO
Antes de la recarga, asegúrese de efectuar un secado por
vacío también de las tuberías internas de la unidad.
