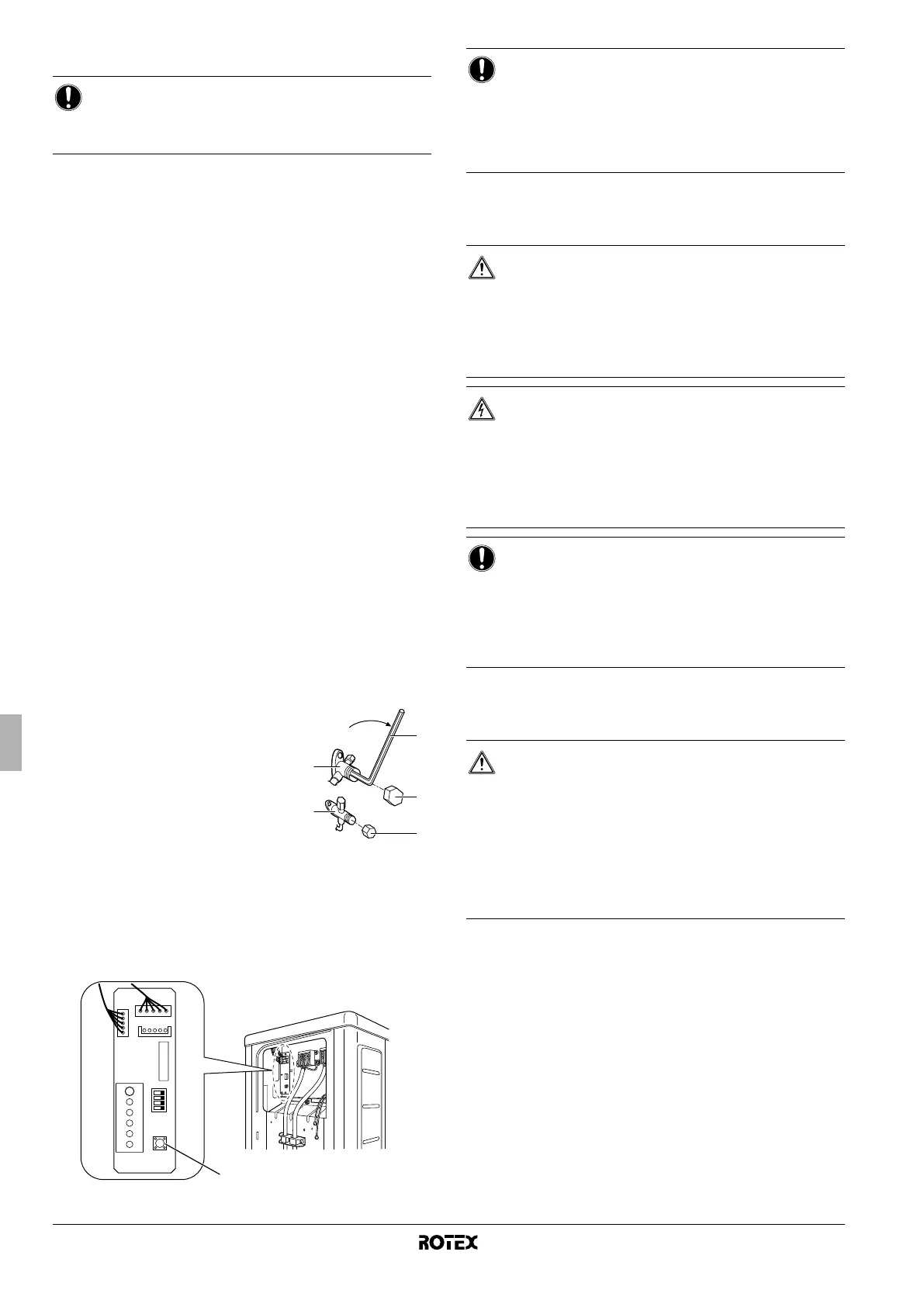

Manuale d'installazione
13
RRLQ006~008BBV3
Unità esterna per pompa di calore aria-acqua
4PW68222-1 – 02.2011
12.4. Ricarica completa
Qualora fosse necessario una ricarica completa, consultare la
targhetta informativa dell'unità. Su di essa sono riportati il tipo di
refrigerante e la quantità necessaria.
Quantità totale della carica <unità: kg>
La carica di refrigerante (kg) dipende dalla lunghezza totale della
tubazione del liquido.
Carica totale di refrigerante=1,7 kg + (lunghezza totale (m) di
tubazione del liquido–10 m) x 0,02
Osservazione: la carica di refrigerante eseguita alla fabbrica è di
1,7 kg.
13. FUNZIONE DI ARRESTO DELLA POMPA
Per proteggere l'ambiente, ricordarsi di arrestare la pompa se si
sposta l'unità o la si rottama. L'operazione di arresto della pompa
estrae tutto il refrigerante dalle tubazioni nell'unità esterna.
13.1. Procedura di arresto della pompa
1 Rimuovere il coperchio dalla valvola di arresto del liquido e dalla
valvola di arresto del gas.
2 Eseguire l'operazione di raffreddamento forzato.
3 Trascorsi 5 o 10 minuti (bastano 1 o 2 minuti se sono presenti
temperature ambiente molto rigide (<–10°C)), chiudere la
valvola di arresto del liquido con una chiave esagonale.
4 Dopo 2-3 minuti, chiudere la valvola di arresto del gas e
interrompere l'operazione di raffreddamento forzato.
1 Valvola di arresto del gas
2 Chiusura
3 Chiave esagonale
4 Coperchio delle valvole
5 Valvola di arresto del liquido
13.2. Operazione di raffreddamento forzato
1 Premere l'interruttore SW1 di funzionamento forzato per avviare
il raffreddamento forzato.
2 Premere nuovamente l'interruttore SW1 di funzionamento
forzato per interrompere il raffreddamento forzato.
1 Interruttore SW1 di funzionamento forzato
14. ESECUZIONE DEI COLLEGAMENTI ELETTRICI
14.1. Precauzioni per l'esecuzione dei collegamenti
elettrici
■ Utilizzare solo fili di rame.
■ In conformità alle normative vigenti in materia, i cavi fissi devono
essere dotati di un interruttore generale o comunque di altri
dispositivi per lo scollegamento che dispongano della
separazione dei contatti in tutti i poli.
■ Non pressare i cavi legati in fascio per farne una sola unità.
■ Fissare i cavi in modo tale che questi non tocchino i tubi
(specialmente dal lato alta pressione).
■ Assicurare il cablaggio elettrico con delle fascette come illustrato
nella figura del capitolo "14.3. Collegamento del cablaggio di
alimentazione e del cablaggio tra un'unità e l'altra" a pagina 14,
in modo tale che questo non entri in contatto con le tubazioni, in
particolare dal lato alta pressione.
Assicurarsi che sui connettori dei terminali non gravi alcuna
pressione esterna.
AVVISO
Prima della ricarica, assicurarsi di eseguire anche
l'essiccazione sotto vuoto della tubazione interna
dell'unità.
1
3
2
4
4
5
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
AVVISO
Prestare attenzione a che, durante l'esecuzione
dell'operazione di raffreddamento forzato, la temperatura
dell'acqua rimanga più alta di 5°C (vedere la lettura della
temperatura data dall'unità interna). Per ottenere questa
condizione, si possono attivare per esempio tutti i
ventilatori dei ventilconvettori.
AVVERTIMENTO
■ I collegamenti elettrici devono essere tutti effettuati da
un elettricista autorizzato.
■ Eseguire i collegamenti elettrici con i cablaggi fissi.
■ Tutti i componenti reperiti in loco e tutti i collegamenti
elettrici effettuati devono essere conformi alle norme
applicabili.
PERICOLO: ALTA TENSIONE
Per evitare scosse elettriche, assicurarsi di aver scollegato
l'alimentazione almeno 1 minuto prima di qualsiasi
intervento sui componenti elettrici. Anche dopo 1 minuto,
misurare sempre la tensione in corrispondenza dei
morsetti del condensatore del circuito principale o dei
componenti elettrici e, prima di toccarli, assicurarsi che la
tensione non superi i 50 V CC.
AVVISO
Per le persone incaricate dell'effettuazione dei
collegamenti elettrici:
Non mettere in funzione l'unità finché non sarà completata
la tubazione del refrigerante. (L'azionamento dell'unità
prima dell'installazione della tubazione causa la rottura del
compressore.)
PERICOLO
■ Prima di accedere ai dispositivi terminali, si devono
escludere tutti i circuiti di alimentazione.
■ Accertarsi di installare un interruttore di dispersione a
terra in conformità con le normative vigenti in materia.
La mancata osservanza di tale norma può provocare
folgorazioni.
■ Non accendere l'interruttore principale finché non
saranno stati completati tutti i collegamenti dei
cablaggi.
