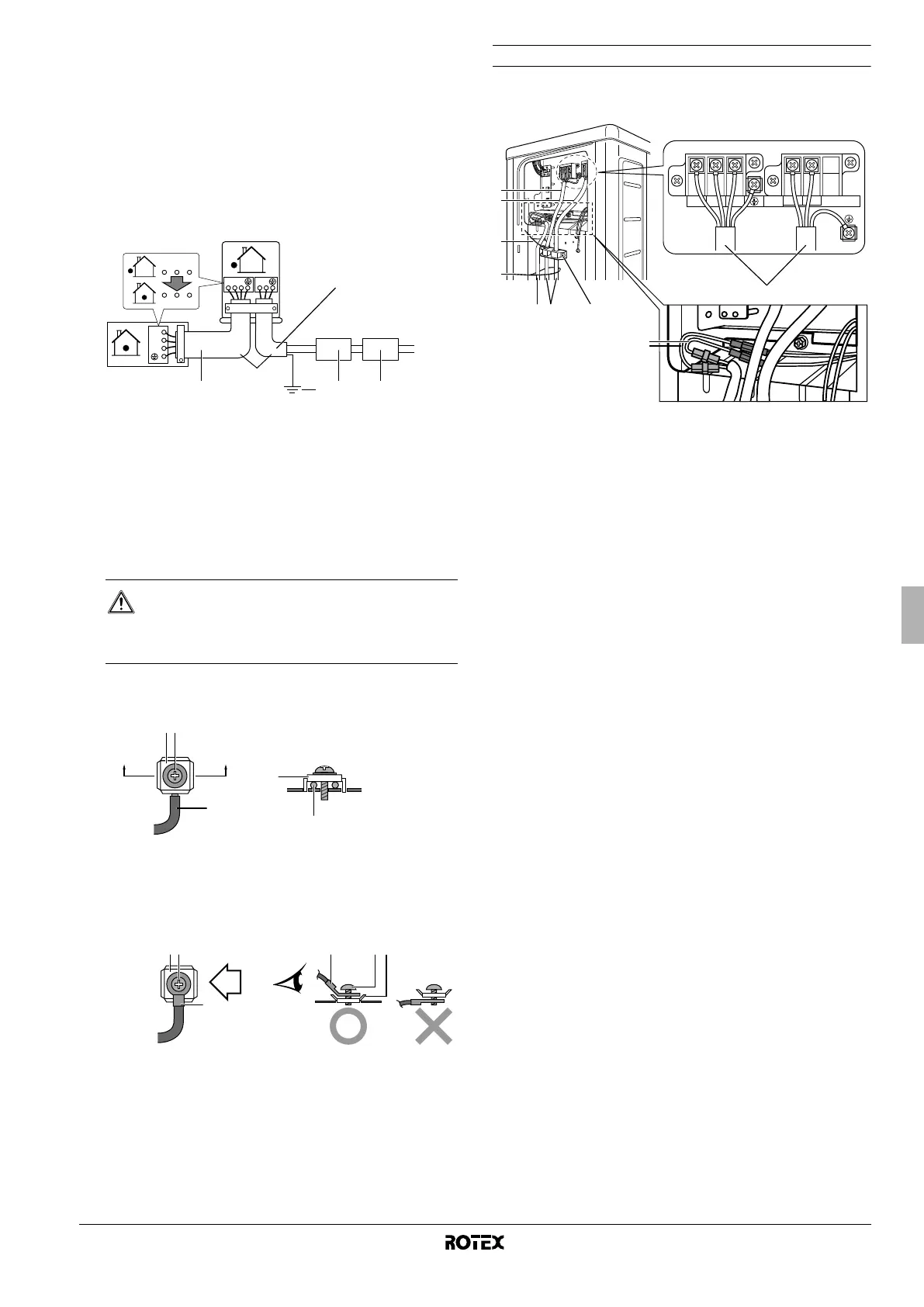

14.3. Anschließen der Stromversorgung und
Verdrahtung zwischen den Einheiten
1 Ziehen Sie die Isolierung vom Kabel ab (20 mm).
2 Verbinden Sie die Anschlüsse der Inneneinheit mit den
entsprechenden Anschlüssen der Außeneinheit, d.h. 1 mit 1, 2
mit 2 usw. (siehe Elektroschaltplan unten). Ziehen Sie die
Klemmenschrauben gut fest. Es wird empfohlen, die Schrauben
mit einem Flachkopfschraubenzieher festzudrehen.
Siehe auch die Verkabelungsrichtlinien im Abschnitt "Wichtige
Hinweise" auf Seite 15 unter Punkt 2 unter "VORSICHT".
1 Verbindungsleitungen zwischen Inneneinheit und
Außeneinheit: Wenn die Kabel länger als 10 m sind,
verwenden Sie Drähte mit ∅2,5 mm anstelle von Drähten
mit ∅1,5 mm.
2 Stromversorgungskabel
(der maximale Betriebsstrom ist auf dem Typenschild der
Einheit angegeben)
3 Erde
4 Unterbrecher
5 Fehlerstrom-Schutzschalter
3 Erdleiteranschluss
■ Gehen Sie beim Installieren von einadrigen Kabeln wie folgt
vor:
1 Einadriges Kabel
2 Schraube
3 Flache Ringscheibe
■ Gehen Sie wie folgt vor, wenn Sie runde, gecrimpte
Klemmen verwenden:
1 Runde, gecrimpte Klemme für den Anschluss
2 Schraube
3 Flache Ringscheibe
4 Ziehen Sie das angeschlossene Kabel und stellen Sie sicher,
dass es nicht abgetrennt wird. Befestigen Sie dann die Drähte in
der Drahtklemme. Siehe auch "Wichtige Hinweise" auf Seite 15.
Wichtige Hinweise
Beachten Sie bei Anschlüssen an der Stromversorgungsklemmen-
platte die folgenden Hinweise:
1 Zwischenverbindung
2 Stromversorgungskabel
3 Netzanschlusskabel der Bodenplattenheizung
4 Kabelbinder
5 Kabel der Bodenplatten-Heizung
■ Verwenden Sie den angegebenen Kabeltyp und schließen Sie
das Kabel sicher an (A).
■ Befestigen Sie die Drahtklemme sicher, so dass die
Drahtanschlüsse keiner externen Spannung ausgesetzt sind
(B).
■ Verlegen Sie die Kabel so, dass die Wartungsabdeckung und
die Abdeckung des Absperrventils sicher angebracht werden
können (C).
WARNUNG
Diese Einheit muss geerdet werden.
Führen Sie die Erdung gemäß den vor Ort geltenden
Richtlinien für Elektroinstallationen aus.
