RRLQ006~008BBV3
Unità esterna per pompa di calore aria-acqua
4PW68222-1 – 02.2011
Manuale d'installazione
8

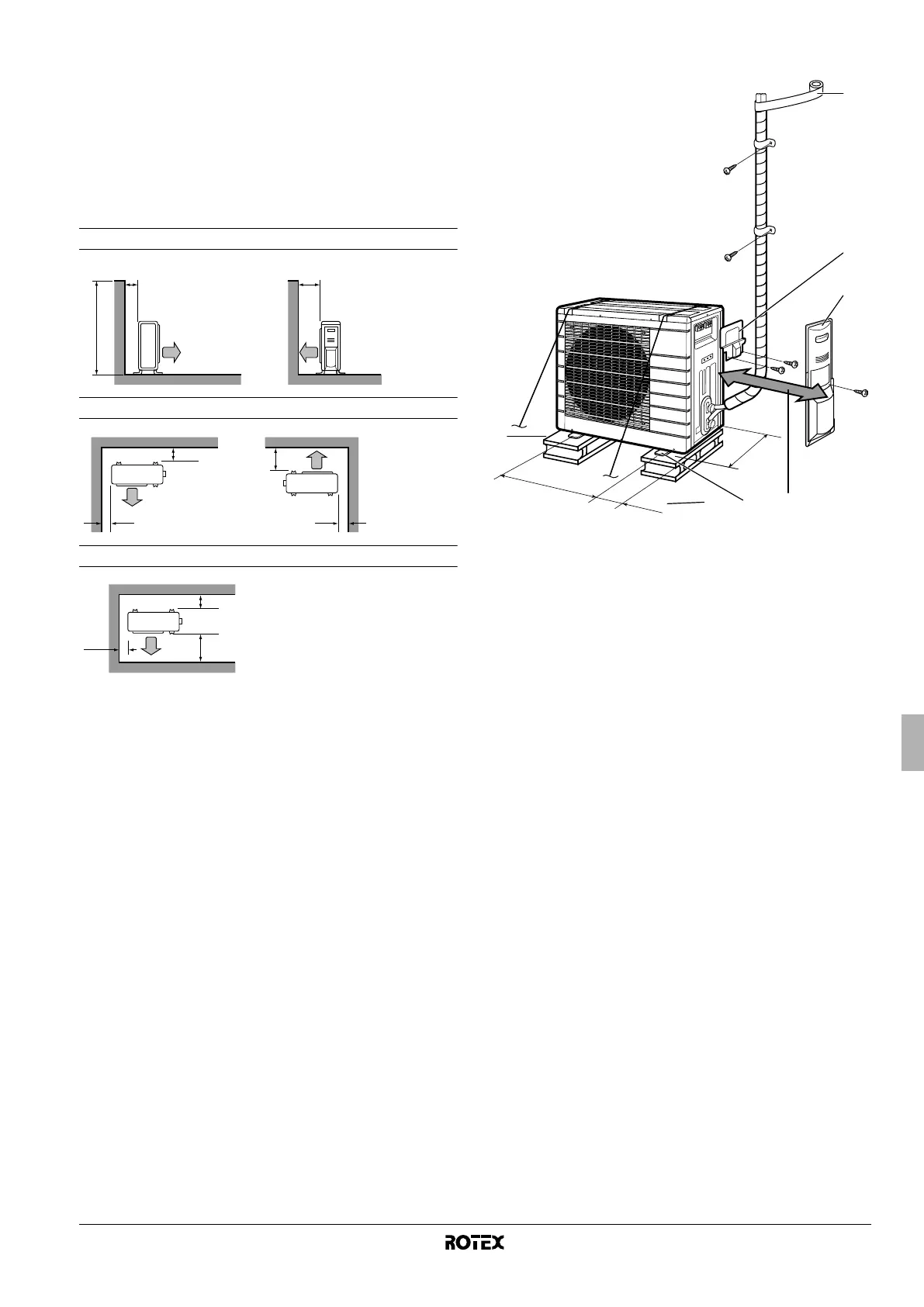

7. SPAZIO DA PREVEDERE NEL LUOGO
D'INSTALLAZIONE
Se sulla traiettoria che porta alla presa di aspirazione dell'aria o
al flusso di scarico dell'aria dell'unità esterna è presente un
muro o altro ostacolo, seguire le istruzioni d'installazione
riportate sotto.
Per qualunque modello d'installazione fra quelli indicati sotto,
l'altezza del muro sul lato di scarico deve essere di 1200 mm o
inferiore.
Muro dirimpetto a un lato (unità: mm)
Muro dirimpetto a due lati (unità: mm)
Muro dirimpetto a tre lati (unità: mm)
7.1. Disegno dell'installazione dell'unità esterna
1 Avvolgere il tubo di isolamento con nastro di finitura da
cima a fondo.
2 Coperchio di servizio
3 Coperchio delle valvole di arresto
4 250 mm dal muro. Prevedere uno spazio per la riparazione
dei tubi e dell'impianto elettrico.
5 Se esiste il pericolo di caduta o ribaltamento dell'unità,
fissarla con bulloni per fondazione oppure con filo metallico
o altri mezzi.
6 Distanza dal lato esterno del coperchio della valvola di
arresto
7 Se la posizione non gode di un buon scarico, disporre
l'unità su dei blocchi. Regolare l'altezza della base finché
l'unità non sarà in piano. Il mancato rispetto di questo
accorgimento potrebbe dare luogo ad una perdita o un
accumulo d'acqua.
>100 >350
1200
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
