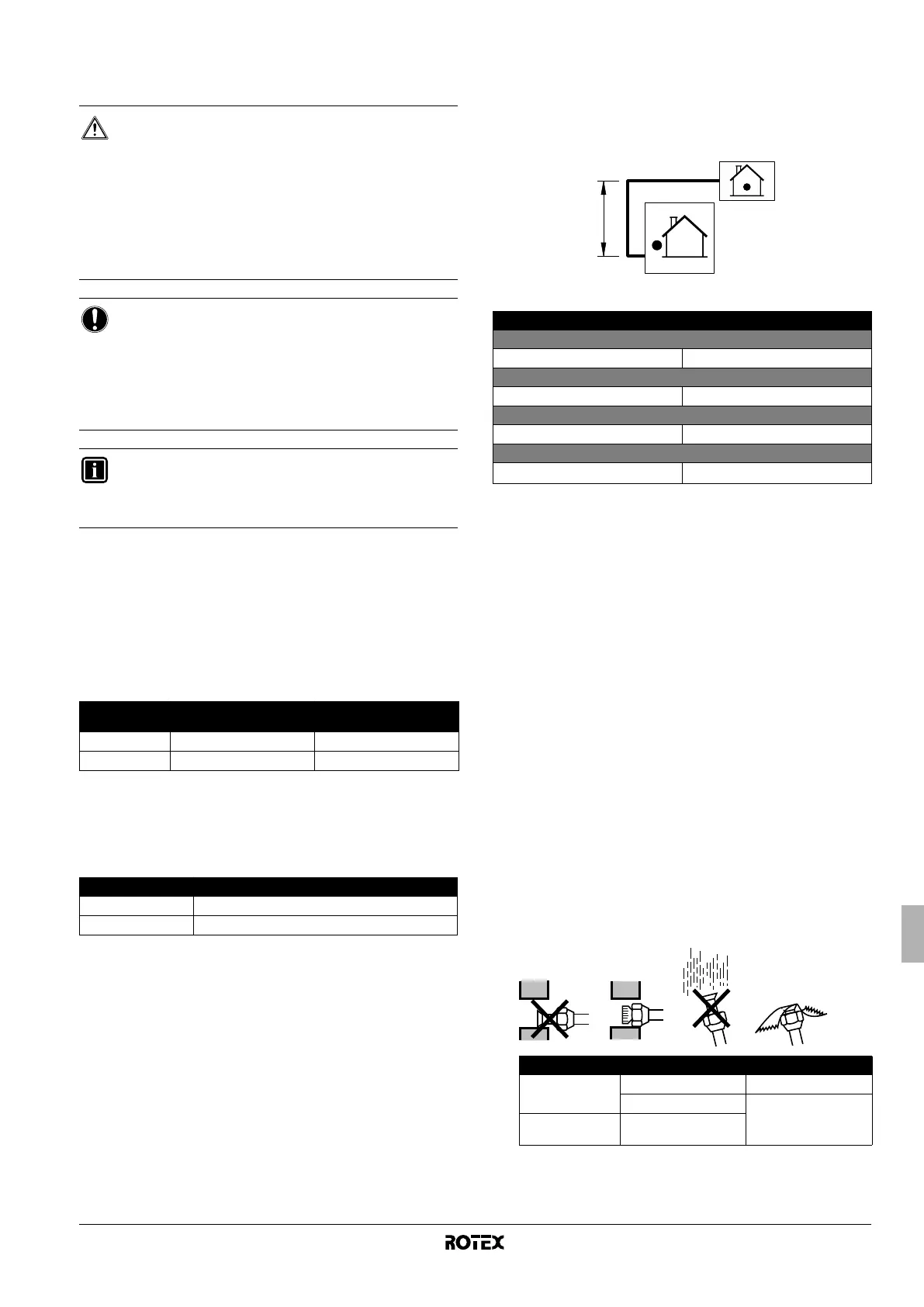

RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011
Manual de instalación
9
8. TAMAÑO DE LA TUBERÍA DE
REFRIGERANTE Y LONGITUD DE LA TUBERÍA
8.1. Selección de material de la tubería
■ Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
■ Grado de temple: elija el grado de temple de las tuberías a partir
de la siguiente tabla.
■ El espesor de las tuberías del refrigerante debe ajustarse a la
legislación correspondiente. El grosor mínimo de las tuberías de
R410A debe ajustarse a la siguiente tabla.
O=recocido
8.2. Tamaño de la tubería del refrigerante
Las tuberías entre las unidades exterior e interior deberían tener el
mismo tamaño que las conexiones exteriores.
8.3. Longitud permisible para las tuberías y
diferencia de alturas
Consulte la siguiente tabla y la siguiente figura sobre las longitudes y
alturas permisibles. Considere que la línea más larga de la figura se
corresponde con la tubería de mayor longitud y la unidad más alta se
corresponde con la unidad superior.
H Altura
L Longitud
9. PRECAUCIONES RELACIONADAS CON LAS
TUBERÍAS DE REFRIGERANTE
■ No permita que ningún producto que no sea el refrigerante
indicado (como por ejemplo aire) entre en el ciclo de
refrigeración. Si se producen fugas de refrigerante mientras
trabaja en la unidad, ventile el espacio enseguida.
■ Al añadir refrigerante, utilice sólo R410A.
Herramientas de instalación:
Utilice siempre herramientas de instalación (manguito de carga
del colector de medición, etc.) pensadas exclusivamente para
instalaciones de R410A y capaces de resistir la presión y evitar
la entrada en el sistema de materiales extraños (como aceites
minerales o la humedad).
Bomba de vacío:
Utilice una bomba de vacío de 2 fases con una válvula
antirretorno.
Asegúrese de que el aceite de la bomba no fluya en sentido
contrario hacia el sistema cuando la bomba no esté
funcionando.
Utilice una bomba de vacío que pueda evacuar a –100,7 kPa
(5 Torr, –755 mm Hg).
■ Para evitar que entre suciedad, líquido o polvo en la tubería,
aplique pinzas o grifos.
Es necesario adoptar las máximas precauciones al pasar
tuberías de cobre por una pared.
■ Las tuberías deberían montarse de manera que el abocardado
no se vea expuesto a tensiones mecánicas.
PELIGRO
■ Las tuberías y todos los componentes con presión
deben cumplir con la legislación correspondiente y
ser aptos para contener refrigerante. Para el
refrigerante, debe utilizar cobre desoxidado de ácido
fosfórico sin soldadura.
■ La instalación debe correr a cargo de un instalador y
los materiales y la instalación deben ajustarse a la
legislación en vigor. En Europa, la norma de
referencia es la EN378.
AVISO
Para las personas encargadas de trabajos en las
tuberías:
Asegúrese de abrir la válvula de cierre después de instalar
la tubería y de aplicarle vacío. Poner en funcionamiento el
sistema con la válvula cerrada puede romper el
compresor.
INFORMACIÓN
Está prohibido verter refrigerante a la atmósfera. Recoja el
refrigerante de acuerdo con las normas sobre recogida y
disposición del freón.
∅ tubería
Grado de temple
del material de la tubería
Grosor mínimo t (mm)
6,4 O 0,80
15,9 O 1,00
Tamaño de la tubería del refrigerante (mm)
Tubería de gas ∅15,9
Tubería de líquido ∅6,4
Longitud de tubería permitida
Longitud máxima total-de tubería de un sentido
L 30 m
Longitud mínima de tubería de un sentido
L3 m
Altura máxima entre exterior e interior
H 20 m
Longitud sin carga
L
≤10 m
Lugar Período de instalación Método de protección
Unidad exterior
Más de un mes Pinzar la tubería
Menos de un mes
Pinzar la tubería o
aplicar cinta aislante
Unidad interior
Independientemente
del período
H
L
