5.2.10 Touch-Screen Signal Cable
P/N: 2275.00476
Cable Material:
CN1 CN2
To Touch-Screen AM1808 Board
7500.00075 (J5)
To Key Panel
7500.00291 (J3)

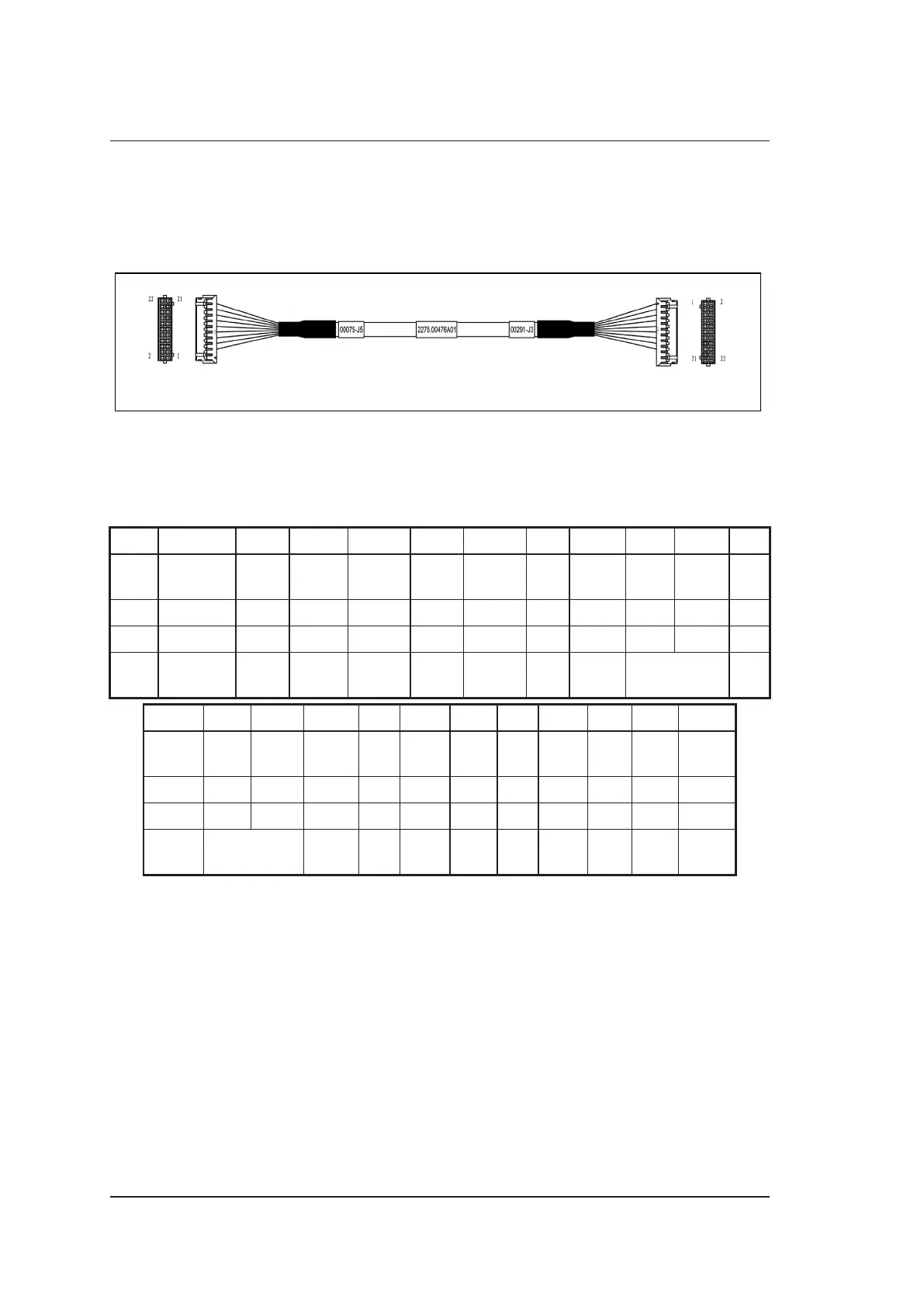

Figure 5-11 Touch-Screen Signal Cable
Pins:
Table 5-11 Touch-Screen Signal Cable Pins
Signal GND GND 12V 12V 12V 12V GND GND RX1 TX1 GND
Color
Light
Blue/Black
Grey/
Black
Yellow
Yellow/
Black
Orange
Orange/
Black
Light
Blue
Brown Green
Green/
Black
Grey
CN1 1 2 3 4 5 6 7 8 9 11 13
CN2 1 2 3 4 5 6 7 8 9 11 13
Twisted-Pair
Cables
Signal TX0 RX0 GND 5V 5V 5V 5V GND GND NA NA
Color Blue
Blue/
White
Purple/
White
Red
Red/
Black
Red/
White
Pink White
Pink/
Black
Purple
Brown/
White
CN1 10 12 14 15 16 17 18 19 20 21 22
CN2 12 10 14 15 16 17 18 19 20 21 22
Twisted-Pair
Cables
Instructions:
Connect CN1 to touch screen 7500.00075 (J5), connect CN2 to key panel 7500.00291 (J3).
