15. FRONT BRAKE & FRONT WHEEL
Mechanism Diagram·····························15-1
Maintenance Description ·····················15-2
Trouble Diagnosis ································15-3
Front Wheel ···········································15-4
Front Wheel Hub ···································15-4
Disk Brake System Inspection·············15-5
Adding Brake Fluid······························ 15-6
Brake Fluid Replacement / Air-bleed·· 15-6
Front Brake Caliper······························ 15-8
Brake Disk ············································ 15-9
Front Brake Master Cylinder··············· 15-9

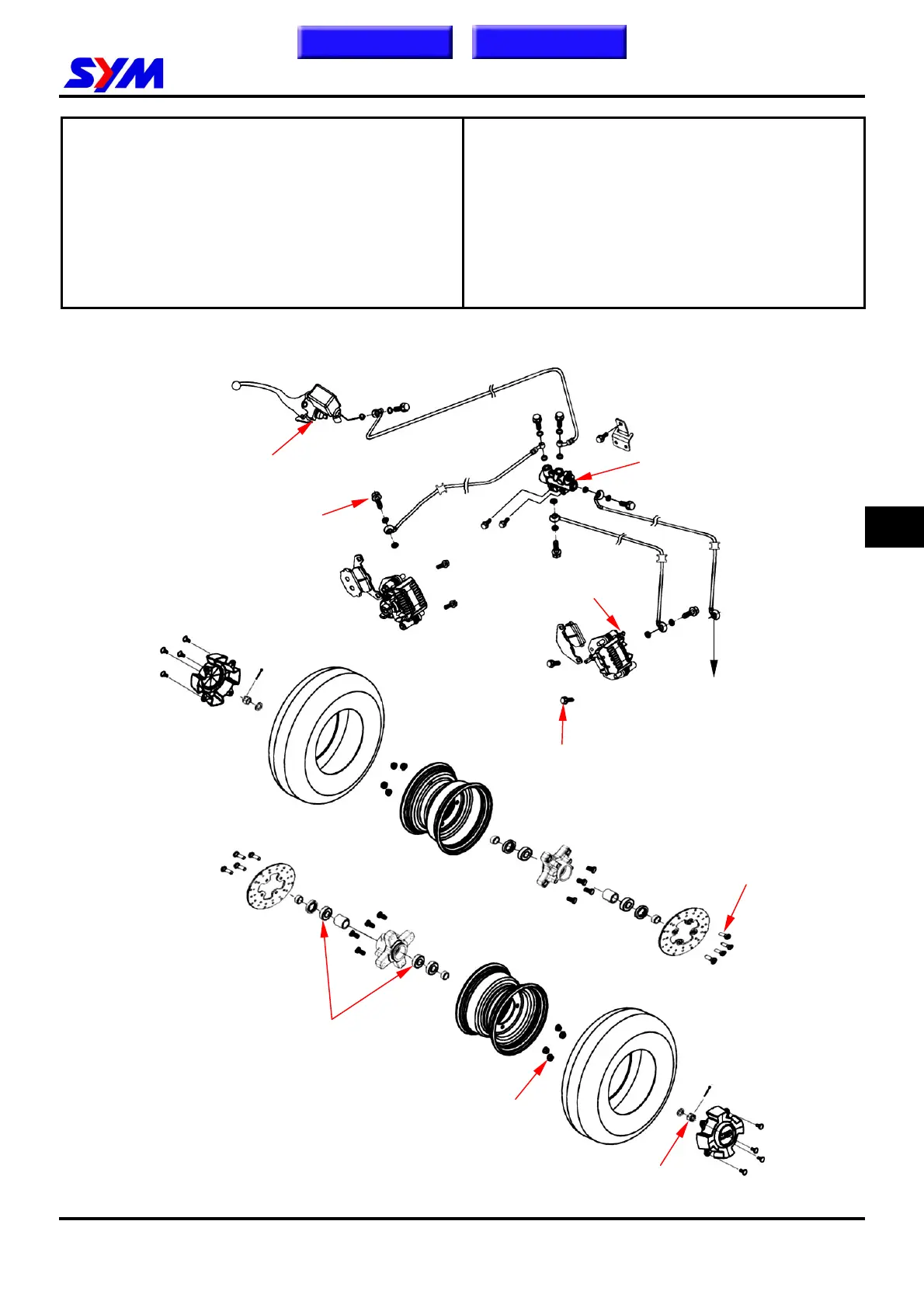

Mechanism Diagram
Front
p
ressure control valve
Front brake master cylinder
15
Brake hose bolts (3.5kgf-m)
Air-bleed valve (0.5kgf-m)
To rear pressure control valve
Brake caliper bolts
(3.25kgf-m)
Brake disk bolts (4.25kgf-m)
Bearing (6203LU)
Front wheel nuts
(2.4kgf-m)
Front axle castle nuts
(5.0kgf-m)
15-1
