(6) Assemble guide bracket assembly as shown in
(Fig. 83) (Fig. 84).
(7) Install guide bracket pivot shaft (Fig. 85).
CAUTION: When installing, be sure guide bracket
and split sleeve touch the rear of the transaxle
case.
(8) Install park sprag pivot retaining screw (Fig.
86) and torque to 5 N·m (45 in. lbs.).

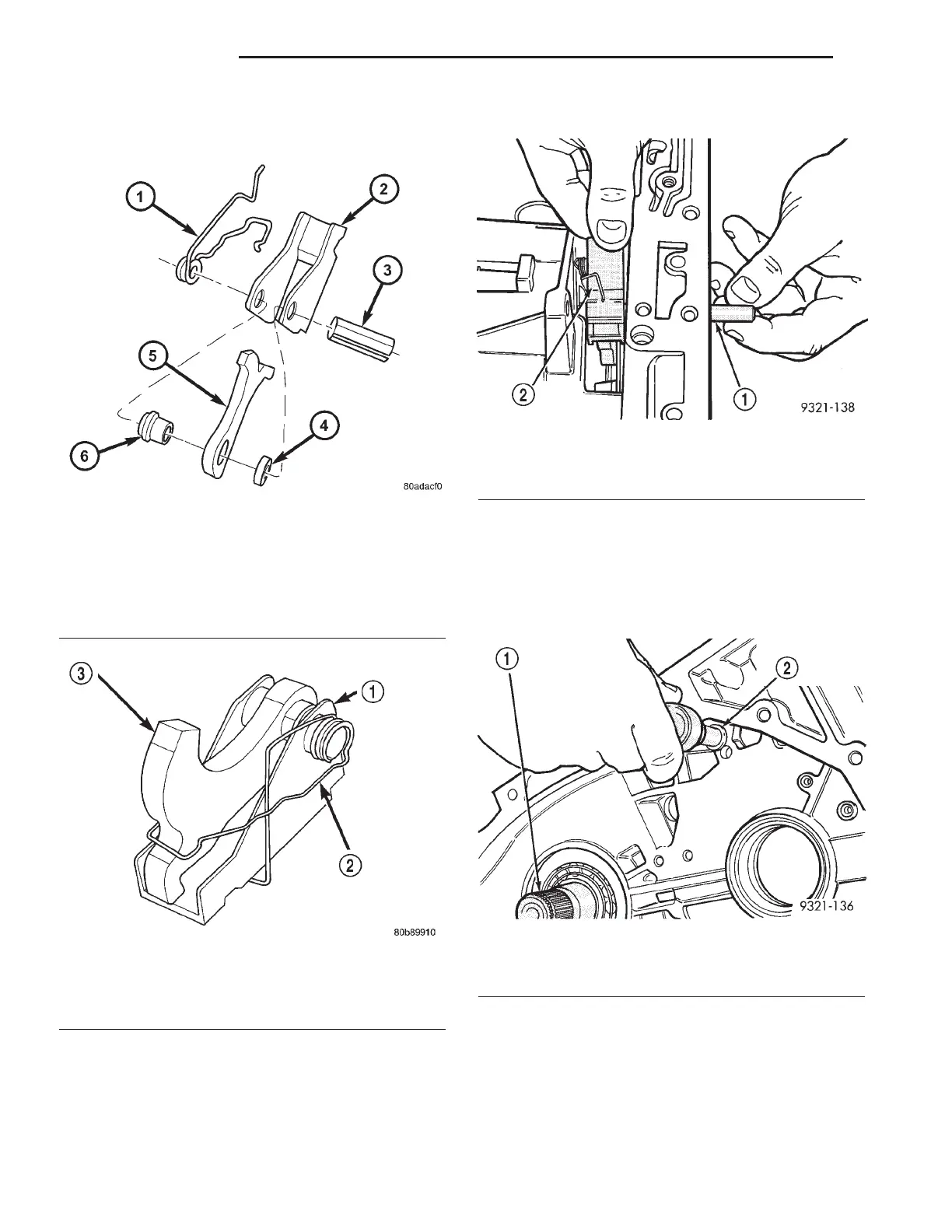

Fig. 83 Guide Bracket Disassembled
1 - ANTIRATCHET SPRING
2 - GUIDE BRACKET
3 - SPLIT SLEEVE
4 - SPACER
5-PAWL
6 - STEPPED SPACER
Fig. 84 Guide Bracket
1 - GUIDE BRACKET
2 - ANTIRATCHET SPRING (MUST BE ASSEMBLED AS SHOWN)
3-PAWL
Fig. 85 Install Guide Bracket Pivot Shaft
1 - PIVOT PIN
2 - GUIDE BRACKET ASSEMBLY
Fig. 86 Install Parking Sprag Pivot Retaining Screw
1 - TRANSFER SHAFT
2 - PARKING SPRAG PIVOT RETAINING SCREW
21 - 30 TRANSAXLE LH
42LE AUTOMATIC TRANSAXLE (Continued)
