Serinu s 3 0 Ben utzer han dbuch 2 .1

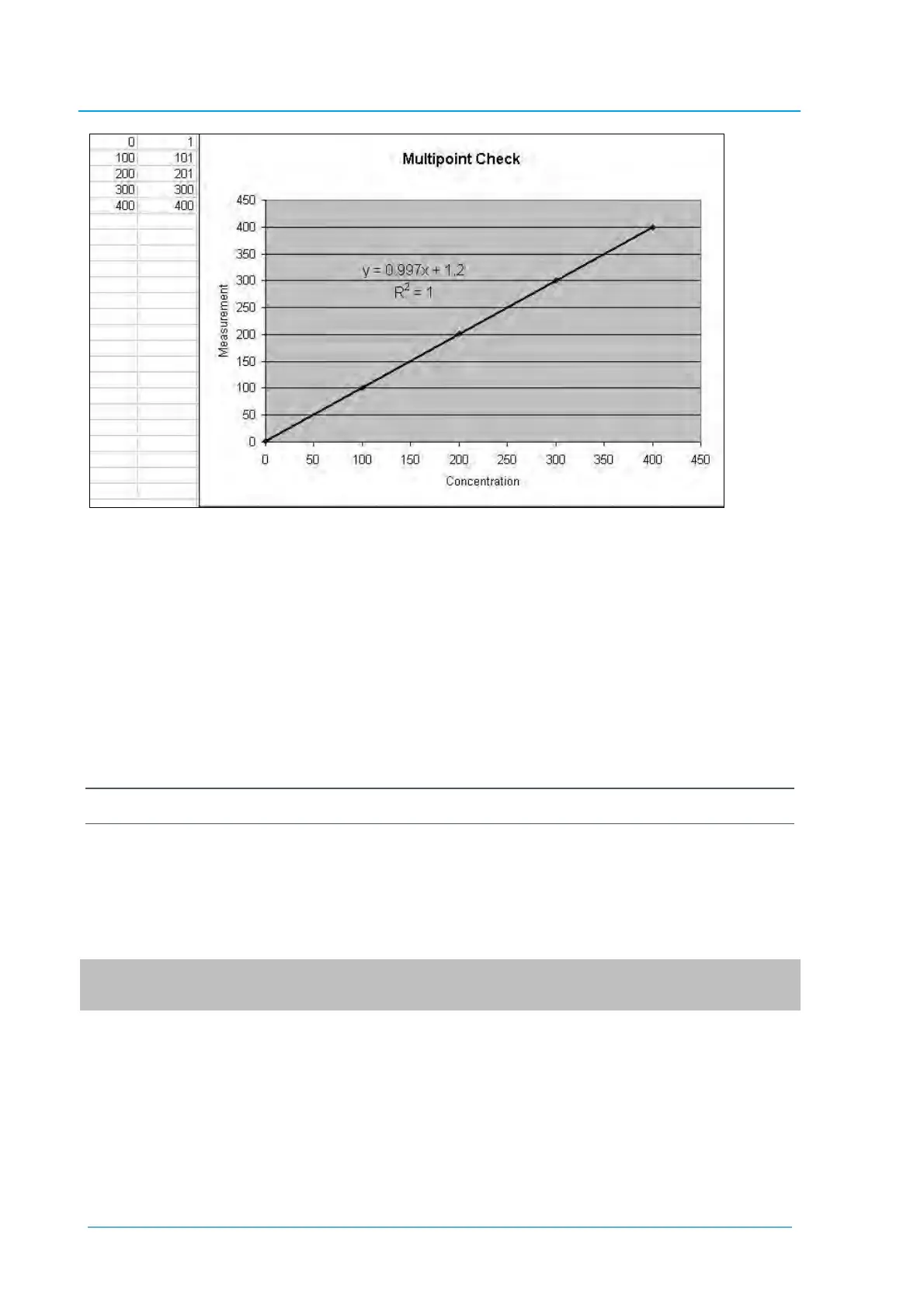

Abbildung 41 – Excel-Diagramm der Mehrpunkt-Kalibrierung
3. Übernehmen Sie die Kalibrierung, wenn folgende Anforderungen erfüllt werden:
a. Die Steigung (m) liegt zwischen 0,98 und 1,02.
b. Der Achsenabschnitt (b) liegt zwischen -0,3 und +0,3.
c. Die Korrelation (R2) ist größer als 0,9995.
Verwerfen Sie die Kalibrierung wenn die oben genannten Anforderungen nicht erfüllt werden. Sollte
die Kalibrierung nicht erfolgreich sein, führen Sie eine Dichtigkeitsprüfung (siehe Kapitel 6.4.4) durch,
überprüfen Sie die Nullluftreinigung oder lesen Sie die Fehlerbehebungsanleitung, um mögliche
Fehler festzustellen (siehe Kapitel 7).
5.4 Druckkalibrierung
Die Druckkalibrierung ist eine Zweipunkt-Kalibrierung. Ein Punkt wird unter Vakuum, der andere
unter Umgebungsdruck kalibriert. Dieser Vorgang ist erforderlich, wenn alle Einstellungen gelöscht
wurden, wenn falsche Druckmesswerte ausgegeben werden oder um Diagnosen durchzuführen. Zur
Durchführung der Druckkalibrierung gehen Sie folgendermaßen vor. Wenn die optionale interne
Pumpe in Ihrem Analysator installiert ist, befolgen Sie die Anweisungen in Kapitel 5.4.3.
Hinweis: Die Vakuum-Kalibrierung muss bei Durchführung einer kompletten Druckkalibrierung als
erstes durchgeführt werden.
Vakuum
1. Öffnen Sie das Gerät.
2. Entfernen Sie die Verrohrung von der oberen Seite der Messzelle (siehe Abbildung 42).
3. Schließen Sie ein Druckmessgerät an das Anschlussstück an.
