Freeman 280 - Fuse Chart

98
Rev 4/2018

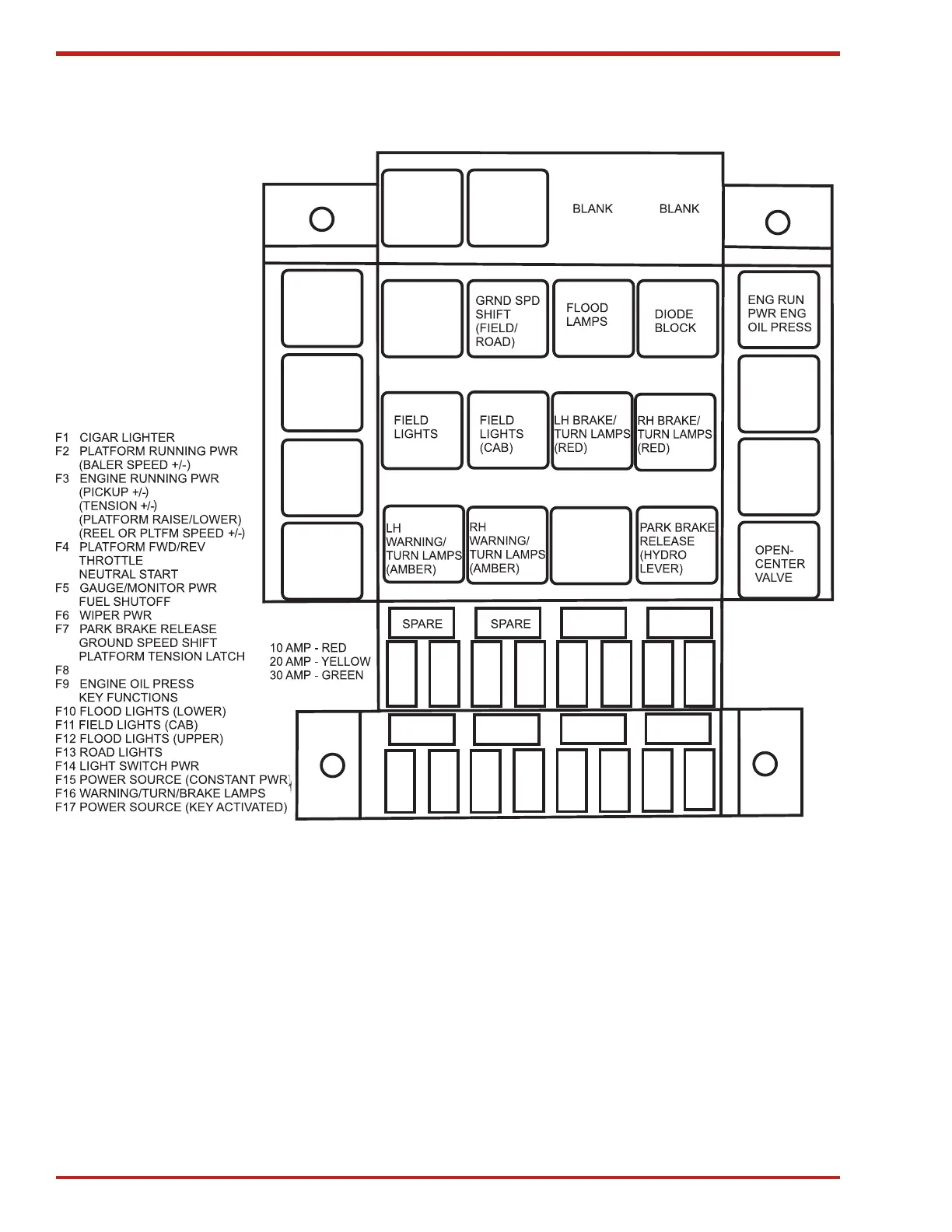

Fuse Chart
KNOTTER FAN
ROTATING
WAND
ROAD
LIGHTS
REEL
SPEED (-)
REEL
SPEED (+)
HEADER
FLOAT
UNLATCH
HEADER
FLOAT
LATCH
LOWER
FLOODS
(UPPER
FLOODS)
TACH
OUTPUT
(
)
HEATER
RUNNING
POWER
NEUTRAL
START
F8 20A F7 10A F6 10A F5 10A F4 10A F3 10A F2 30A F1 20A
F22 20A
F21 10A
F20 10A
F19 10A
F10 20A F9 20A F11 30A F12 30A F13 30A F14 10A F15 15A F16 20A
F18 10A
F17 15A
Figure 144. Maintenance Diagram
