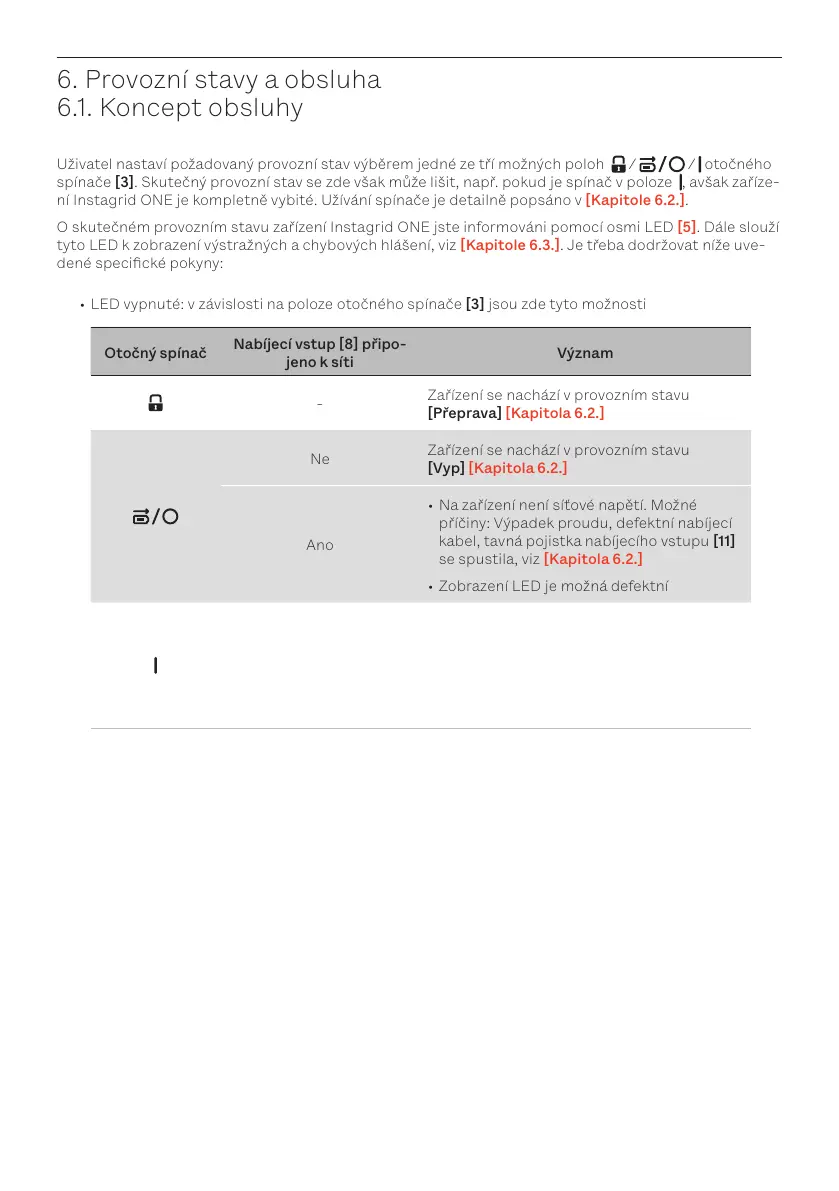

6. Provozní stavy a obsluha
6.1. Koncept obsluhy
Uživatel nastaví požadovaný provozní stav výběrem jedné ze tří možných poloh / / otočného
spínače [3]. Skutečný provozní stav se zde však může lišit, např. pokud je spínač v poloze , avšak zaříze-
ní Instagrid ONE je kompletně vybité. Užívání spínače je detailně popsáno v [Kapitole 6.2.].
O skutečném provozním stavu zařízení Instagrid ONE jste informováni pomocí osmi LED [5]. Dále slouží
tyto LED k zobrazení výstražných a chybových hlášení, viz Kapitole 6.3.. Je třeba dodržovat níže uve-
dené specické pokyny:
• LED vypnuté: v závislosti na poloze otočného spínače [3] jsou zde tyto možnosti
Otočný spínač
Nabíjecí vstup 8 připo-
jeno k síti
Význam
-
Zařízení se nachází v provozním stavu
[Přeprava] [Kapitola 6.2.]
Ne
Zařízení se nachází v provozním stavu
[Vyp] [Kapitola 6.2.]
Ano
• Na zařízení není síťové napětí. Možné
příčiny: Výpadek proudu, defektní nabíjecí
kabel, tavná pojistka nabíjecího vstupu [11]
se spustila, viz [Kapitola 6.2.]
• Zobrazení LED je možná defektní
-
• Zásobník energie je zcela vybitý
• během užívání v provozním stavu [Vybití]
došlo k varování nebo k chybě, viz Ka-
pitole 6.3.
• Zobrazení LED je možná defektní
• LED zobrazují pulzující stav v bílé barvě: interní řídicí elektronika provádí spouštění s funkcí vlastní
diagnostiky
• Jedna či několik LED svítí či bliká žlutě: [Alarm], viz [Kapitola 6.3.1.]
• Jedna či několik LED svítí či bliká červeně: [Chyba], viz [Kapitola 6.3.2.]
• V provozních stavech [Nabíjení] a [Vybíjení] [Kapitola 6.2.] je zobrazen aktuální stav nabíjení zaří-
zení Instagrid ONE počtem trvale zeleně svítících LED.
• Každý segment LED přitom odpovídá nabití 12,5 %
