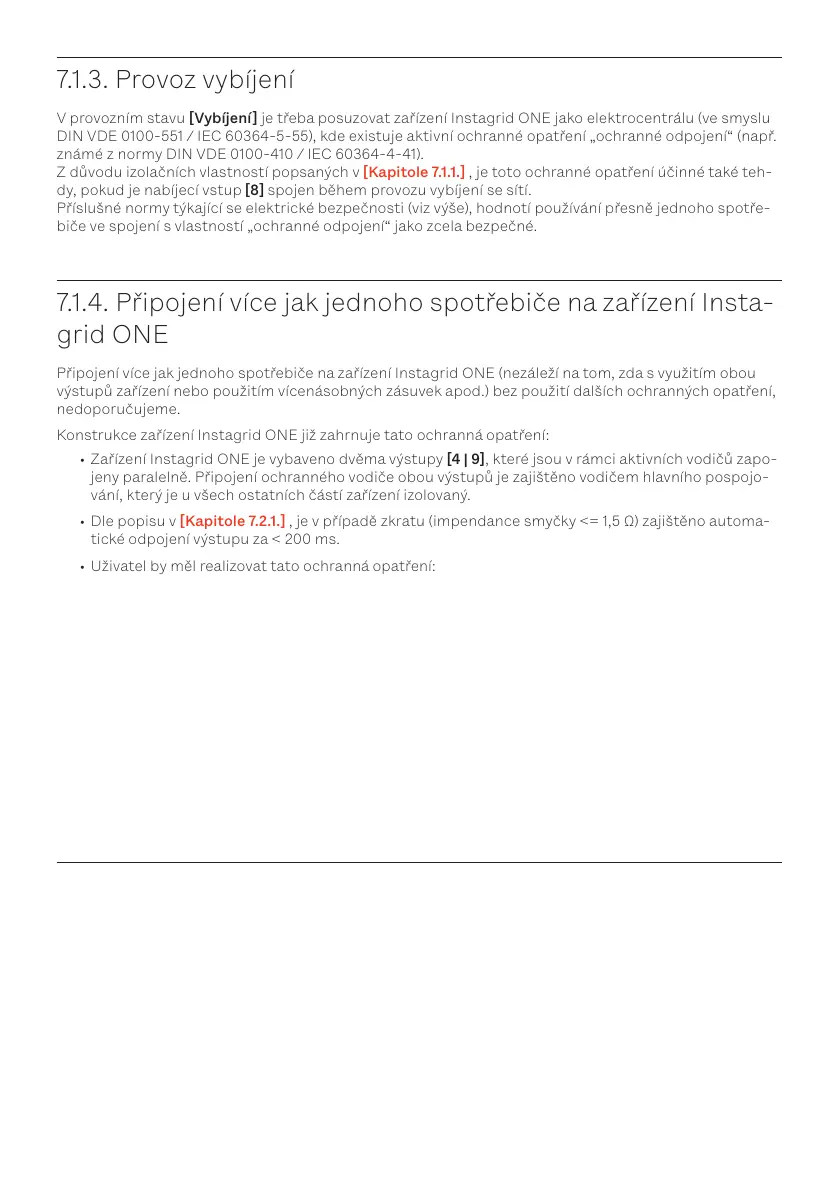

7.1.3. Provoz vybíjení
V provozním stavu [Vybíjení] je třeba posuzovat zařízení Instagrid ONE jako elektrocentrálu (ve smyslu
DIN VDE 0100-551 / IEC 60364-5-55), kde existuje aktivní ochranné opatření „ochranné odpojení“ (např.
známé z normy DIN VDE 0100-410 / IEC 60364-4-41).
Z důvodu izolačních vlastností popsaných v [Kapitole 7.1.1.] , je toto ochranné opatření účinné také teh-
dy, pokud je nabíjecí vstup [8] spojen během provozu vybíjení se sítí.
Příslušné normy týkající se elektrické bezpečnosti (viz výše), hodnotí používání přesně jednoho spotře-
biče ve spojení s vlastností „ochranné odpojení“ jako zcela bezpečné.
7.1.4. Připojení více jak jednoho spotřebiče na zařízení Insta-
grid ONE
Připojení více jak jednoho spotřebiče na zařízení Instagrid ONE (nezáleží na tom, zda s využitím obou
výstupů zařízení nebo použitím vícenásobných zásuvek apod.) bez použití dalších ochranných opatření,
nedoporučujeme.
Konstrukce zařízení Instagrid ONE již zahrnuje tato ochranná opatření:
• Zařízení Instagrid ONE je vybaveno dvěma výstupy [4 | 9], které jsou v rámci aktivních vodičů zapo-
jeny paralelně. Připojení ochranného vodiče obou výstupů je zajištěno vodičem hlavního pospojo-
vání, který je u všech ostatních částí zařízení izolovaný.
• Dle popisu v [Kapitole 7.2.1.] , je v případě zkratu (impendance smyčky <= 1,5 Ω) zajištěno automa-
tické odpojení výstupu za < 200 ms.
• Uživatel by měl realizovat tato ochranná opatření:
• Zapojení ochranného zařízení proti zbytkovému proudu do přívodu každého spotřebiče. Co nej-
bližší zapojení u zařízení Instagrid ONE umožňuje aktivaci ochranného zařízení při výskytu chyby v
izolaci kabeláže.
• Přehledné zapojení kabeláže s co nejkratší celkovou délkou rozvodné sítě. Aby bylo možné v pří-
padě zkratu zajistit rychlé vybavení (< 200 ms) elektronické pojistky výstupu [Kapitola 7.2.], neměl
by odpor vedení mezi zařízením Instagrid ONE a spotřebičem překračovat hodnotu 1,5 Ω. Vedení o
průřezu 1,5mm² dosáhne tohoto odporu při délce cca 60 metrů (včetně přímého a zpětného vodiče,
kromě přechodových odporů konektorových spojů).
• Pravidelné elektrotechnické kontroly použitých spotřebičů. Pokud se určité elektrické zařízení
používá převážně ve spojení s ochranným odpojením (nebo v IT síti), klesá pravděpodobnost ob-
jevení závady izolace. Proto jsou nezbytné pravidelné kontroly používaných spotřebičů odborným
elektrikářem.
7.2. Bezpečnostní opatření na výstupu
7.2.1 Přetížení
Výstup zařízení Instagrid ONE je proti přetížení chráněn několika nezávislými mechanismy:
• Disponibilní energie - díky omezené disponibilní energii integrovaného zásobníku není možný trvalý
odběr proudu. Jmenovitý proud 16 A je možné odebírat maximálně 35 minut, v případě 20 A je to
27,5 minut.
• Odpojení způsobené teplotou - během provozu je neustále kontrolována vnitřní teplota zařízení
Instagrid ONE. Překročení pevně nastavených mezních hodnot, vede k odpojení zařízení Instagrid
