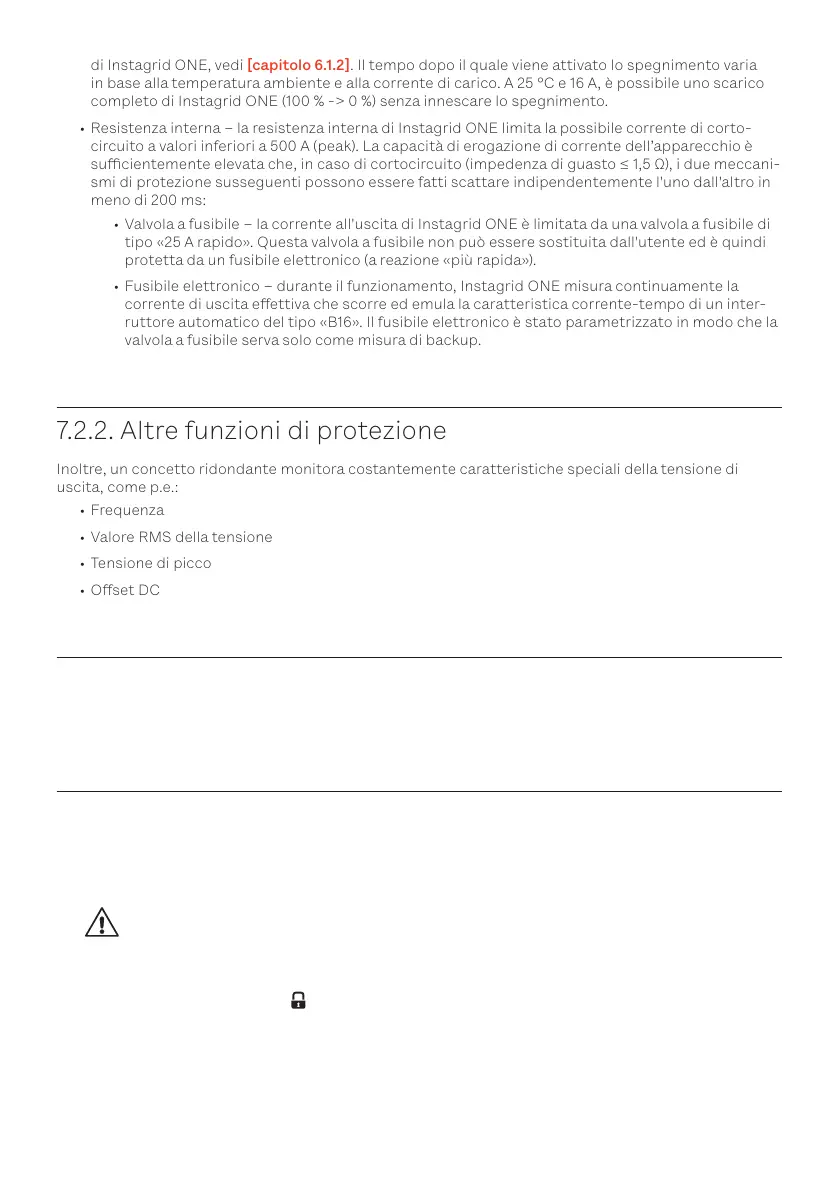

di Instagrid ONE, vedi [capitolo 6.1.2]. Il tempo dopo il quale viene attivato lo spegnimento varia
in base alla temperatura ambiente e alla corrente di carico. A 25 °C e 16 A, è possibile uno scarico
completo di Instagrid ONE (100 % -> 0 %) senza innescare lo spegnimento.
• Resistenza interna – la resistenza interna di Instagrid ONE limita la possibile corrente di corto-
circuito a valori inferiori a 500 A (peak). La capacità di erogazione di corrente dell’apparecchio è
sucientemente elevata che, in caso di cortocircuito (impedenza di guasto ≤ 1,5 Ω), i due meccani-
smi di protezione susseguenti possono essere fatti scattare indipendentemente l'uno dall'altro in
meno di 200 ms:
• Valvola a fusibile – la corrente all'uscita di Instagrid ONE è limitata da una valvola a fusibile di
tipo «25 A rapido». Questa valvola a fusibile non può essere sostituita dall'utente ed è quindi
protetta da un fusibile elettronico (a reazione «più rapida»).
• Fusibile elettronico – durante il funzionamento, Instagrid ONE misura continuamente la
corrente di uscita eettiva che scorre ed emula la caratteristica corrente-tempo di un inter-
ruttore automatico del tipo «B16». Il fusibile elettronico è stato parametrizzato in modo che la
valvola a fusibile serva solo come misura di backup.
7.2.2. Altre funzioni di protezione
Inoltre, un concetto ridondante monitora costantemente caratteristiche speciali della tensione di
uscita, come p.e.:
• Frequenza
• Valore RMS della tensione
• Tensione di picco
• Oset DC
7.3. Misure di protezione sull’ingresso
L’ingresso di ricarica [8] è protetto contro il sovraccarico da una valvola a fusibile, che può essere sosti-
tuita dall’utente se necessario, vedi [capitolo 8.1.].
8. Assistenza e manutenzione
Nel funzionamento normale, Instagrid ONE non richiede assistenza né manutenzione. Ad eccezione
della valvola a fusibile dell’ingresso di ricarica [11] e del telaio [7], Instagrid ONE non contiene moduli o
componenti che richiedano la manutenzione o la sostituzione da parte dell’utente.
Attenzione!
Qualora Instagrid ONE è danneggiato in un modo che non riguarda il telaio [7], l’apparecchio deve
essere riparato da personale specializzato autorizzato. Non aprire Instagrid ONE. In nessun caso
mettere in funzione Instagrid ONE. Attivare la modalità [TRASPORTO] [capitolo 6.2.] portando la
manopola [3] nella posizione e rimuovere i cavi e/o le utenze collegati. Contattare Instagrid, vedi
[capitolo 12.].
