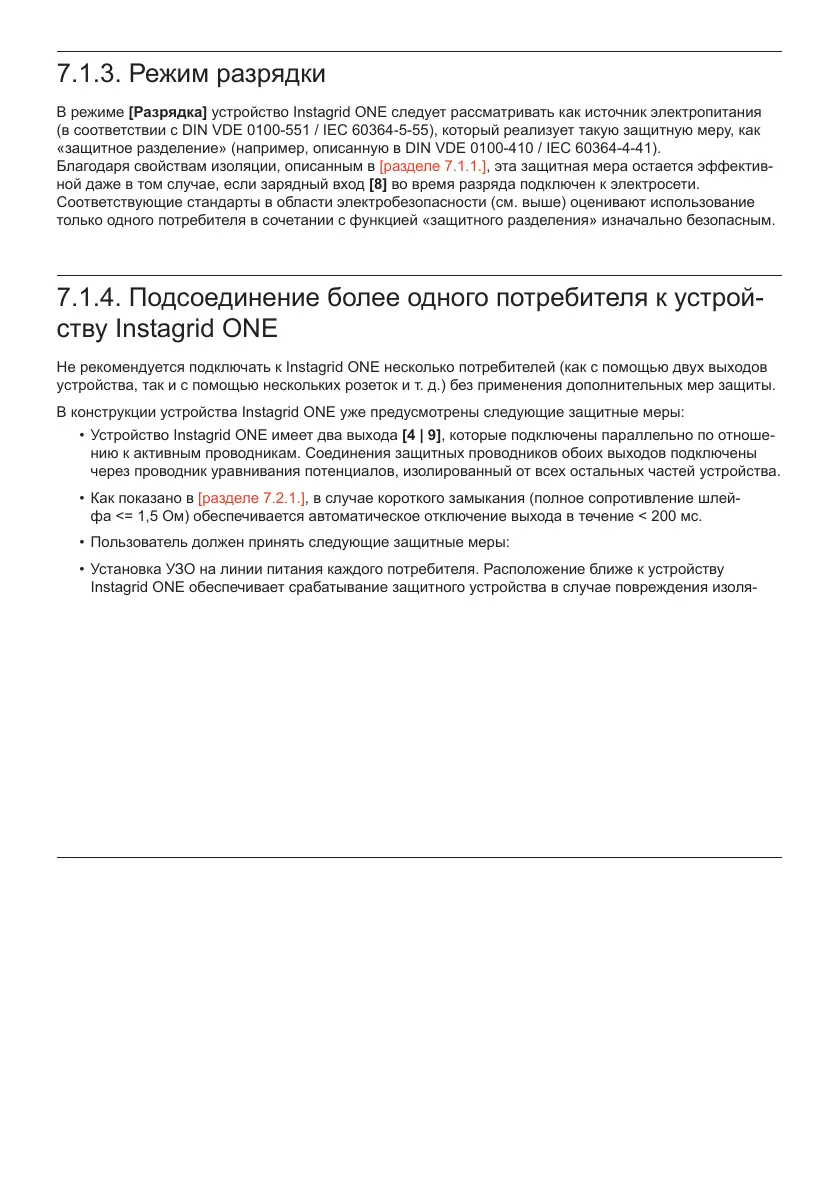

7.1.3. Режим разрядки
В режиме [Разрядка] устройство Instagrid ONE следует рассматривать как источник электропитания
(в соответствии с DIN VDE 0100-551 / IEC 60364-5-55), который реализует такую защитную меру, как
«защитное разделение» (например, описанную в DIN VDE 0100-410 / IEC 60364-4-41).
Благодаря свойствам изоляции, описанным в [разделе 7.1.1.], эта защитная мера остается эффектив-
ной даже в том случае, если зарядный вход [8] во время разряда подключен к электросети.
Соответствующие стандарты в области электробезопасности (см. выше) оценивают использование
только одного потребителя в сочетании с функцией «защитного разделения» изначально безопасным.
7.1.4. Подсоединение более одного потребителя к устрой-
ству Instagrid ONE
Не рекомендуется подключать к Instagrid ONE несколько потребителей (как с помощью двух выходов
устройства, так и с помощью нескольких розеток и т. д.) без применения дополнительных мер защиты.
В конструкции устройства Instagrid ONE уже предусмотрены следующие защитные меры:
• Устройство Instagrid ONE имеет два выхода [4 | 9], которые подключены параллельно по отноше-
нию к активным проводникам. Соединения защитных проводников обоих выходов подключены
через проводник уравнивания потенциалов, изолированный от всех остальных частей устройства.
• Как показано в [разделе 7.2.1.], в случае короткого замыкания (полное сопротивление шлей-
фа <= 1,5 Ом) обеспечивается автоматическое отключение выхода в течение < 200 мс.
• Пользователь должен принять следующие защитные меры:
• Установка УЗО на линии питания каждого потребителя. Расположение ближе к устройству
Instagrid ONE обеспечивает срабатывание защитного устройства в случае повреждения изоля-
ции в кабеле.
• Упорядоченная прокладка проводов с максимально короткой общей длиной сети электропрово-
дов. Чтобы в случае короткого замыкания обеспечить быстрое срабатывание (< 200 мс) устрой-
ства электронной защиты выхода, см. [раздел 7.2.], сопротивление линии между устройством
Instagrid ONE и потребителем не должно превышать 1,5 Ом. Для линии с поперечным сечением
1,5 мм² такое сопротивление достигается при длине около 60 метров (включая прямые и обрат-
ные проводники, без учета переходных сопротивлений в штепсельных соединениях).
• Регулярная электротехническая проверка используемых потребителей. Если электроприбор ис-
пользуется преимущественно в сочетании с функцией защитного разделения (или в сети типа IT),
вероятность обнаружения повреждения изоляции снижается. Поэтому в обязательном порядке
необходима регулярная проверка используемых потребителей квалифицированным электриком.
7.2. Защитные меры на выходе
7.2.1. Перегрузка
Выход устройства Instagrid ONE защищен от перегрузки несколькими механизмами, независимо ду-
блирующими друг друга:
• Запас энергии — из-за ограниченного запаса энергии встроенного накопителя длительный отбор
тока невозможен. Отбор тока с номинальной силой 16 А возможен в течение не более 35 минут, в
случае тока силой 20 А время уменьшается до 27,5 минуты.
• Термически обусловленное отключение — внутренняя температура устройства Instagrid ONE
постоянно контролируется во время работы. Превышение фиксированных предельных значений
ведет к отключению устройства Instagrid ONE, см. [раздел 6.1.2.]. Время, по истечении которого
