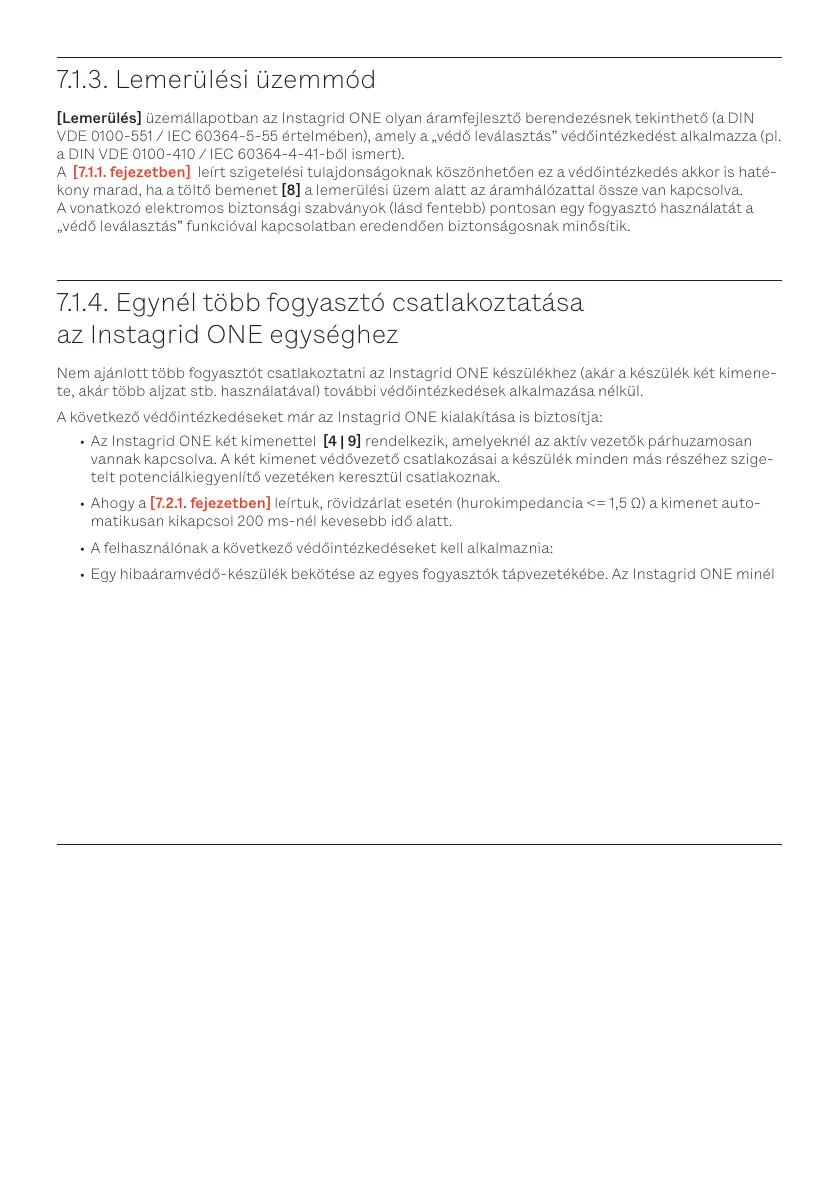

7.1.3. Lemerülési üzemmód
[Lemerülés] üzemállapotban az Instagrid ONE olyan áramfejlesztő berendezésnek tekinthető (a DIN
VDE 0100-551 / IEC 60364-5-55 értelmében), amely a „védő leválasztás” védőintézkedést alkalmazza (pl.
a DIN VDE 0100-410 / IEC 60364-4-41-ből ismert).
A [7.1.1. fejezetben] leírt szigetelési tulajdonságoknak köszönhetően ez a védőintézkedés akkor is haté-
kony marad, ha a töltő bemenet [8] a lemerülési üzem alatt az áramhálózattal össze van kapcsolva.
A vonatkozó elektromos biztonsági szabványok (lásd fentebb) pontosan egy fogyasztó használatát a
„védő leválasztás” funkcióval kapcsolatban eredendően biztonságosnak minősítik.
7.1.4. Egynél több fogyasztó csatlakoztatása
az Instagrid ONE egységhez
Nem ajánlott több fogyasztót csatlakoztatni az Instagrid ONE készülékhez (akár a készülék két kimene-
te, akár több aljzat stb. használatával) további védőintézkedések alkalmazása nélkül.
A következő védőintézkedéseket már az Instagrid ONE kialakítása is biztosítja:
• Az Instagrid ONE két kimenettel [4 | 9] rendelkezik, amelyeknél az aktív vezetők párhuzamosan
vannak kapcsolva. A két kimenet védővezető csatlakozásai a készülék minden más részéhez szige-
telt potenciálkiegyenlítő vezetéken keresztül csatlakoznak.
• Ahogy a [7.2.1. fejezetben] leírtuk, rövidzárlat esetén (hurokimpedancia <= 1,5 Ω) a kimenet auto-
matikusan kikapcsol 200 ms-nél kevesebb idő alatt.
• A felhasználónak a következő védőintézkedéseket kell alkalmaznia:
• Egy hibaáramvédő-készülék bekötése az egyes fogyasztók tápvezetékébe. Az Instagrid ONE minél
közelebbi hurokba kötése lehetővé teszi a védőberendezés kioldását, ha a vezetékekben szigetelési
hiba lép fel.
• Átlátható vezetékezés a vezetékhálózat lehető legrövidebb teljes hosszával. Annak érdekében, hogy
a kimenet elektronikus biztosítéka [7.2. fejezet] rövidzárlat esetén gyorsan (< 200 ms) kioldjon, az
Instagrid ONE és a fogyasztó közötti vezetékellenállás nem haladhatja meg az 1,5 Ω értéket. Egy 1,5
mm² keresztmetszetű, kb. 60 méter hosszúságú vezeték eléri ezt az ellenállást (beleértve a kimenő
és a visszatérő vezetéket, a dugaszcsatlakozásoknál lévő átmeneti ellenállások nélkül).
• A használt fogyasztók rendszeres elektrotechnikai ellenőrzése. Ha egy elektromos készüléket túl-
nyomórészt védő leválasztással együtt (vagy az IT-rendszerben) használnak, csökken a szigetelési
hibák észlelésének valószínűsége. Ezért elengedhetetlen, hogy a használt fogyasztót egy szakkép-
zett villanyszerelő rendszeresen ellenőrizze.
7.2. Óvintézkedések a kimeneten
7.2.1. Túlterhelés
Az Instagrid ONE kimenetét több, egymástól független, átfedő mechanizmus védi a túlterhelés ellen:
• Energiatartalom - a beépített tárolóegység korlátozott energiatartalma miatt nem lehetséges a
folyamatos áramfelvétel. A 16 A névleges áramot legfeljebb 35 percig lehet felvenni, 20 A-nál ez
még mindig 27,5 perc.
• Hőtől függő lekapcsolás – az Instagrid ONE belső hőmérsékletét működés közben folyamatosan
gyelik. A beállított határértékek túllépése az Instagrid ONE lekapcsolását eredményezi, lásd[6.1.2.
fejezet]. Az idő, amely után a kikapcsolás elindul, a környezeti hőmérséklettől és a terhelési áramtól
függ. 25°C és 16 A mellett az Instagrid ONE teljes lemerülése (100% -> 0%) lehetséges a kikapcsolás
kiváltása nélkül.
