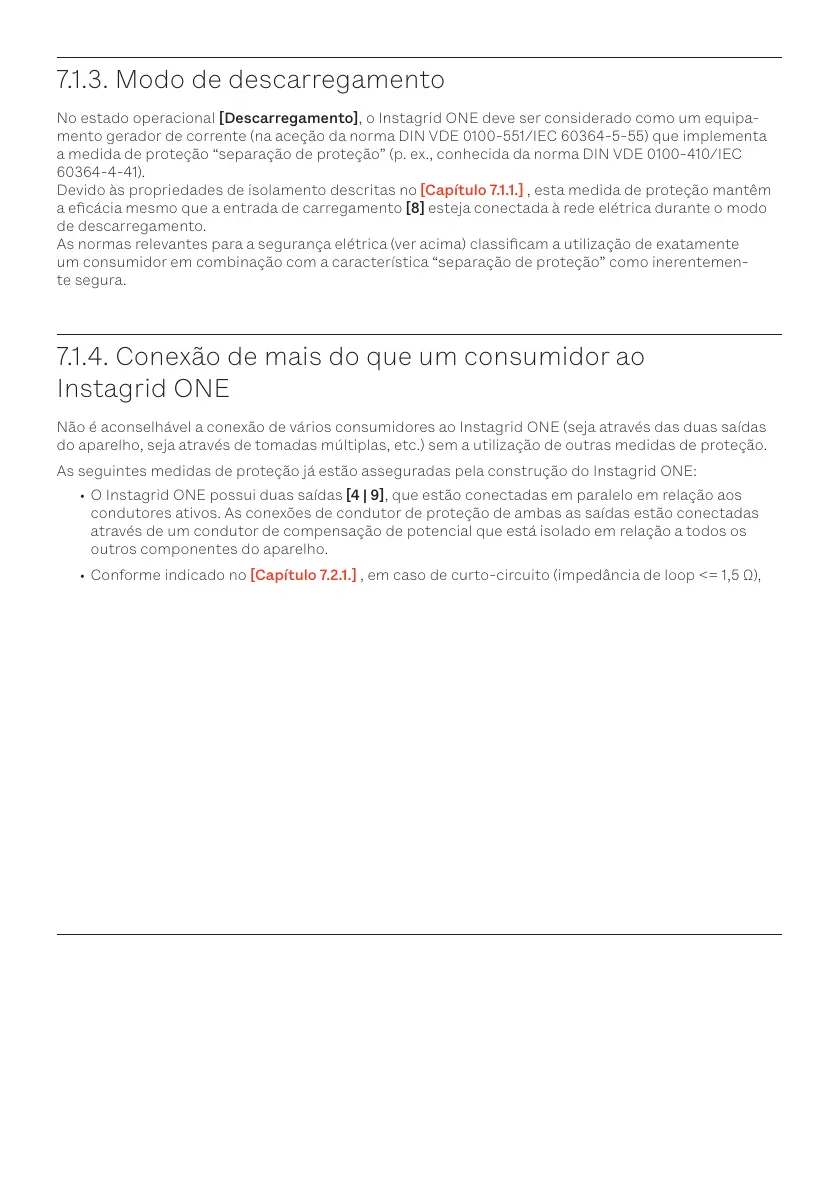

7.1.3. Modo de descarregamento
No estado operacional [Descarregamento], o Instagrid ONE deve ser considerado como um equipa-
mento gerador de corrente (na aceção da norma DIN VDE 0100-551/IEC 60364-5-55) que implementa
a medida de proteção “separação de proteção” (p. ex., conhecida da norma DIN VDE 0100-410/IEC
60364-4-41).
Devido às propriedades de isolamento descritas no [Capítulo 7.1.1.] , esta medida de proteção mantêm
a ecácia mesmo que a entrada de carregamento [8] esteja conectada à rede elétrica durante o modo
de descarregamento.
As normas relevantes para a segurança elétrica (ver acima) classicam a utilização de exatamente
um consumidor em combinação com a característica “separação de proteção” como inerentemen-
te segura.
7.1.4. Conexão de mais do que um consumidor ao
Instagrid ONE
Não é aconselhável a conexão de vários consumidores ao Instagrid ONE (seja através das duas saídas
do aparelho, seja através de tomadas múltiplas, etc.) sem a utilização de outras medidas de proteção.
As seguintes medidas de proteção já estão asseguradas pela construção do Instagrid ONE:
• O Instagrid ONE possui duas saídas [4 | 9], que estão conectadas em paralelo em relação aos
condutores ativos. As conexões de condutor de proteção de ambas as saídas estão conectadas
através de um condutor de compensação de potencial que está isolado em relação a todos os
outros componentes do aparelho.
• Conforme indicado no [Capítulo 7.2.1.] , em caso de curto-circuito (impedância de loop <= 1,5 Ω),
está assegurada uma desativação automática da saída em < 200 ms.
• O utilizador deve aplicar as seguintes medidas de proteção:
• Inserção de um dispositivo de proteção de corrente residual na linha adutora de cada consumidor.
Uma inserção o mais próximo possível do Instagrid ONE permite que o dispositivo de proteção
seja ativado se ocorrer um erro de isolamento na cablagem.
• Cablagem disposta de forma clara, com o menor comprimento total possível da rede elétrica. Para
garantir uma ativação rápida (< 200 ms) do fusível eletrónico da saída em caso de curto-circuito
[Capítulo 7.2.], a impedância de linha entre o Instagrid ONE e o consumidor não deve exceder um
valor de 1,5 Ω. Um cabo com uma secção transversal de 1,5 mm² atinge esta impedância com um
comprimento de aprox. 60 metros (incluindo o condutor de ida e volta, excluindo as resistências de
contacto nas conexões de encaixe).
• Vericação eletrotécnica regular dos consumidores utilizados. Se um aparelho elétrico for predo-
minantemente utilizado em combinação com uma separação de proteção (ou na rede IT (isolé-
-terre)), a probabilidade de detetar erros de isolamento diminui. Por conseguinte, é essencial uma
vericação regular dos consumidores utilizados por parte de um eletricista qualicado.
7.2. Medidas de proteção na saída
7.2.1. Sobrecarga
A saída do Instagrid ONE está protegida contra sobrecarga por vários mecanismos que se sobrepõem
de forma independente:
• Conteúdo energético — devido ao conteúdo energético limitado do armazenador integrado, não
é possível um consumo de corrente contínuo. A corrente nominal de 16 A pode ser consumida
durante, no máximo, 35 minutos. Caso seja de 20 A, o tempo é reduzido para 27,5 minutos.
