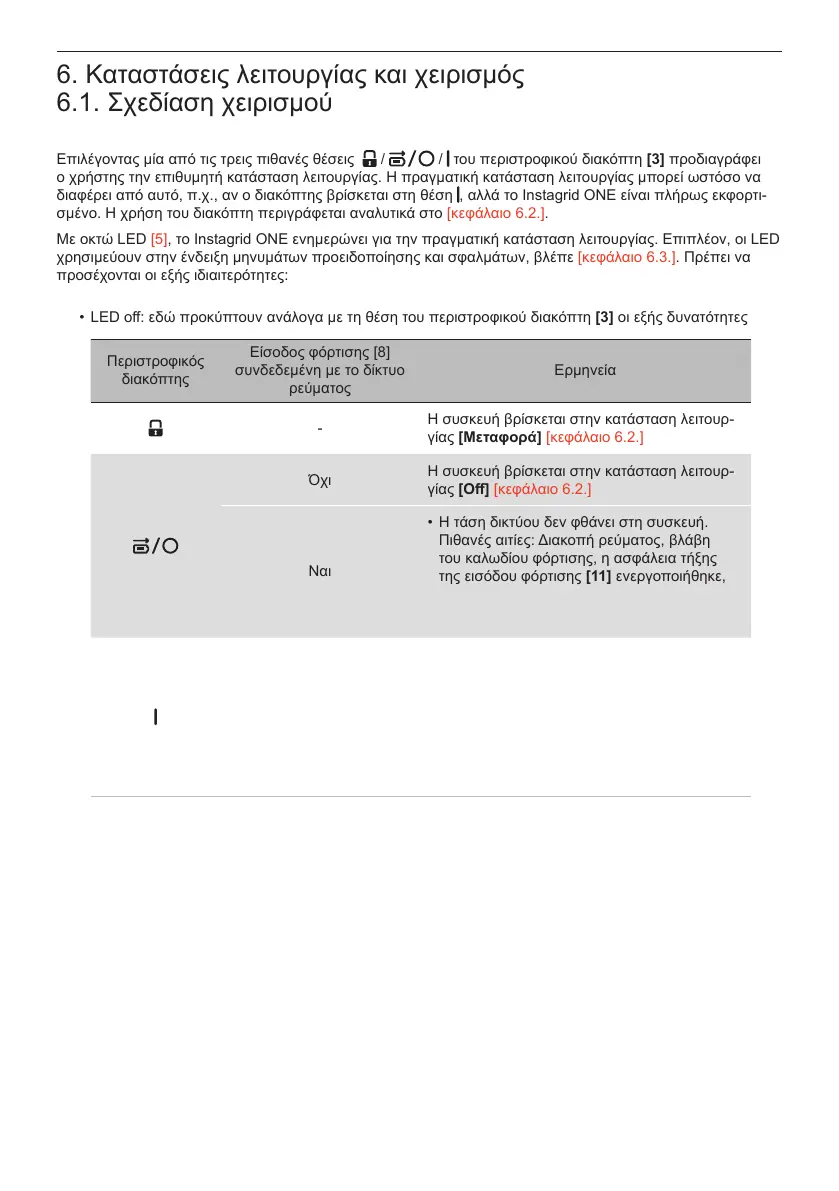

6. Καταστάσεις λειτουργίας και χειρισμός
6.1. Σχεδίαση χειρισμού
Επιλέγοντας μία από τις τρεις πιθανές θέσεις / / του περιστροφικού διακόπτη [3] προδιαγράφει
ο χρήστης την επιθυμητή κατάσταση λειτουργίας. Η πραγματική κατάσταση λειτουργίας μπορεί ωστόσο να
διαφέρει από αυτό, π.χ., αν ο διακόπτης βρίσκεται στη θέση , αλλά το Instagrid ONE είναι πλήρως εκφορτι-
σμένο. Η χρήση του διακόπτη περιγράφεται αναλυτικά στο [κεφάλαιο 6.2.].
Με οκτώ LED [5], το Instagrid ONE ενημερώνει για την πραγματική κατάσταση λειτουργίας. Επιπλέον, οι LED
χρησιμεύουν στην ένδειξη μηνυμάτων προειδοποίησης και σφαλμάτων, βλέπε [κεφάλαιο 6.3.]. Πρέπει να
προσέχονται οι εξής ιδιαιτερότητες:
• LED o󰀨: εδώ προκύπτουν ανάλογα με τη θέση του περιστροφικού διακόπτη [3] οι εξής δυνατότητες
Περιστροφικός
διακόπτης
Είσοδος φόρτισης [8]
συνδεδεμένη με το δίκτυο
ρεύματος
Ερμηνεία
-
Η συσκευή βρίσκεται στην κατάσταση λειτουρ-
γίας [Μεταφορά] [κεφάλαιο 6.2.]
Όχι
Η συσκευή βρίσκεται στην κατάσταση λειτουρ-
γίας [O󰀨] [κεφάλαιο 6.2.]
Ναι
• Η τάση δικτύου δεν φθάνει στη συσκευή.
Πιθανές αιτίες: Διακοπή ρεύματος, βλάβη
του καλωδίου φόρτισης, η ασφάλεια τήξης
της εισόδου φόρτισης [11] ενεργοποιήθηκε,
βλέπε [κεφάλαιο 6.2.]
• Ένδειξη LED πιθανώς ελαττωματική
-
• Συσσωρευτής ενέργειας πλήρως εκ-
φορτισμένος
• στη διάρκεια της χρήσης στην κατάσταση
λειτουργίας [Εκφόρτιση] προέκυψε μια προ-
ειδοποίηση ή ένα σφάλμα, βλέπε
[κεφάλαιο 6.3.]
• Ένδειξη LED πιθανώς ελαττωματική
• Οι LED πάλλονται σε λευκό χρώμα σε ένα μοτίβο: το εσωτερικό ηλεκτρονικό σύστημα ελέγχου τρέχει μια
διαδικασία εκκίνησης με λειτουργικότητα αυτοδιάγνωσης
• Μία ή περισσότερες LED ανάβουν ή αναβοσβήνουν με κίτρινο χρώμα: [Συναγερμός], βλέπε [κεφά-
λαιο 6.3.1.]
• Μία ή περισσότερες LED ανάβουν ή αναβοσβήνουν με κόκκινο χρώμα: [Σφάλμα], βλέπε [κεφά-
λαιο 6.3.2.]
• Στις καταστάσεις λειτουργίας [Φόρτιση] και [Εκφόρτιση] [κεφάλαιο 6.2.], η τρέχουσα κατάσταση φόρτι-
σης του Instagrid ONE υποδεικνύεται μέσω του πλήθους των LED που παραμένουν διαρκώς αναμμένες
με πράσινο χρώμα.
• Κάθε τμήμα LED αντιστοιχεί εδώ σε φόρτιση 12,5%
