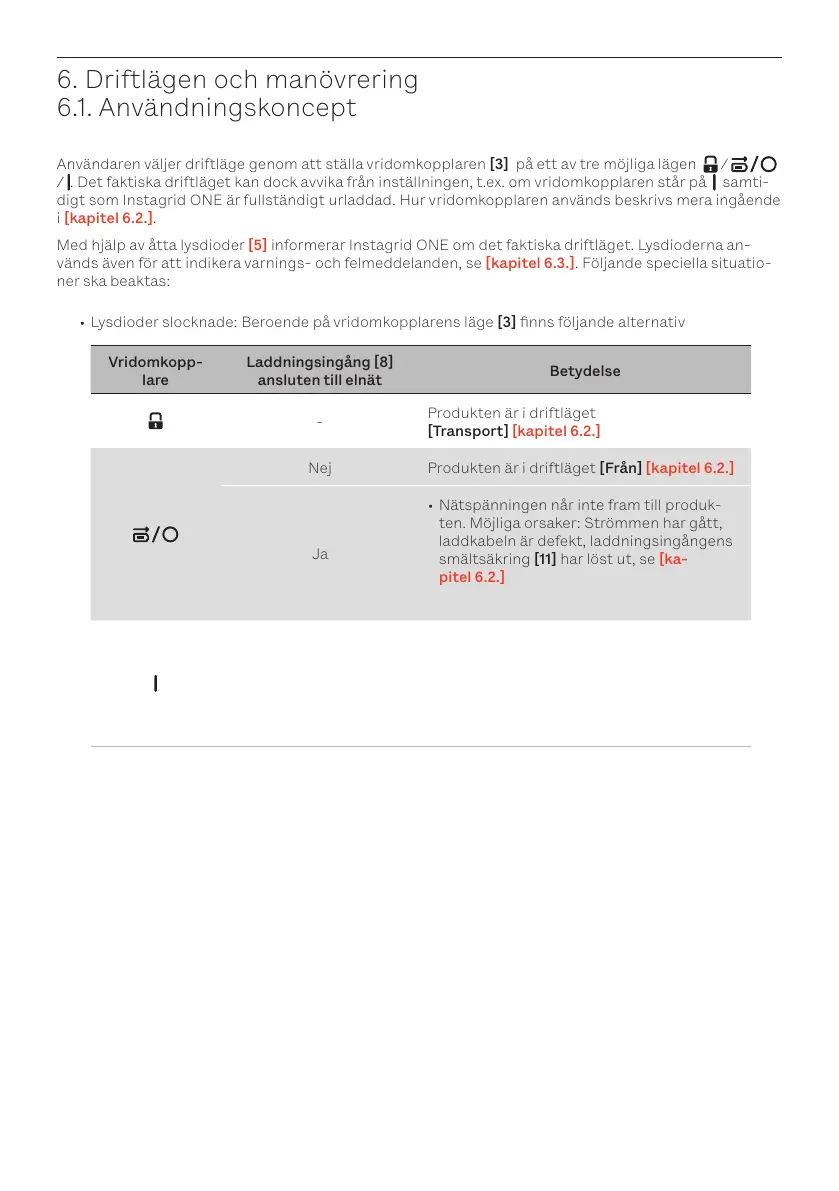

6. Driftlägen och manövrering
6.1. Användningskoncept
Användaren väljer driftläge genom att ställa vridomkopplaren [3] på ett av tre möjliga lägen /
/ . Det faktiska driftläget kan dock avvika från inställningen, t.ex. om vridomkopplaren står på samti-
digt som Instagrid ONE är fullständigt urladdad. Hur vridomkopplaren används beskrivs mera ingående
i [kapitel 6.2.].
Med hjälp av åtta lysdioder [5] informerar Instagrid ONE om det faktiska driftläget. Lysdioderna an-
vänds även för att indikera varnings- och felmeddelanden, se kapitel 6.3.. Följande speciella situatio-
ner ska beaktas:
• Lysdioder slocknade: Beroende på vridomkopplarens läge [3] nns följande alternativ
Vridomkopp-
lare
Laddningsingång 8
ansluten till elnät
Betydelse
-
Produkten är i driftläget
[Transport] [kapitel 6.2.]
Nej Produkten är i driftläget [Från] [kapitel 6.2.]
Ja
• Nätspänningen når inte fram till produk-
ten. Möjliga orsaker: Strömmen har gått,
laddkabeln är defekt, laddningsingångens
smältsäkring [11] har löst ut, se [ka-
pitel 6.2.]
• Lysdiodsvisningen är eventuellt defekt
-
• Energilagringsenhet fullständigt urladdad
• En störning eller ett fel har inträat under
användning i driftläget [Urladdning], se
kapitel 6.3.
• Lysdiodsvisningen är eventuellt defekt
• Lysdioderna visar en vit pulserande animation: den interna styrelektroniken genomgår en startpro-
cess med självdiagnosfunktionalitet
• En eller era lysdioder lyser eller blinkar gult: [larm], se [kapitel 6.3.1.]
• En eller era lysdioder lyser eller blinkar rött: [fel], se [kapitel 6.3.2.]
• I driftlägena [Laddning] och [Urladdning] [kapitel 6.2.] indikeras Instagrid ONEs aktuella ladd-
ningsnivå av antalet lysdioder som lyser grönt med fast sken.
• Varje lysdiodssegment motsvarar en laddning på 12,5%.
