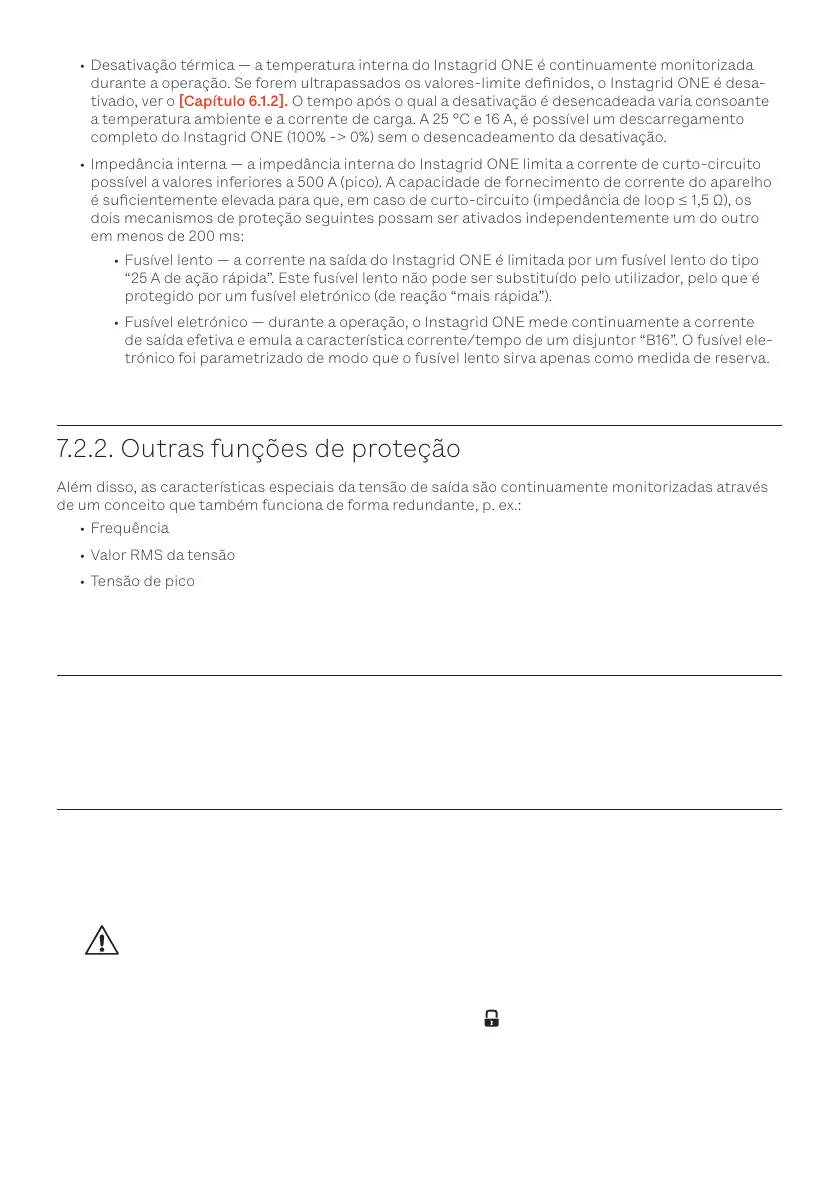

• Desativação térmica — a temperatura interna do Instagrid ONE é continuamente monitorizada
durante a operação. Se forem ultrapassados os valores-limite denidos, o Instagrid ONE é desa-
tivado, ver o [Capítulo 6.1.2]. O tempo após o qual a desativação é desencadeada varia consoante
a temperatura ambiente e a corrente de carga. A 25 °C e 16 A, é possível um descarregamento
completo do Instagrid ONE (100% -> 0%) sem o desencadeamento da desativação.
• Impedância interna — a impedância interna do Instagrid ONE limita a corrente de curto-circuito
possível a valores inferiores a 500 A (pico). A capacidade de fornecimento de corrente do aparelho
é sucientemente elevada para que, em caso de curto-circuito (impedância de loop ≤ 1,5 Ω), os
dois mecanismos de proteção seguintes possam ser ativados independentemente um do outro
em menos de 200 ms:
• Fusível lento — a corrente na saída do Instagrid ONE é limitada por um fusível lento do tipo
“25 A de ação rápida”. Este fusível lento não pode ser substituído pelo utilizador, pelo que é
protegido por um fusível eletrónico (de reação “mais rápida”).
• Fusível eletrónico — durante a operação, o Instagrid ONE mede continuamente a corrente
de saída efetiva e emula a característica corrente/tempo de um disjuntor “B16”. O fusível ele-
trónico foi parametrizado de modo que o fusível lento sirva apenas como medida de reserva.
7.2.2. Outras funções de proteção
Além disso, as características especiais da tensão de saída são continuamente monitorizadas através
de um conceito que também funciona de forma redundante, p. ex.:
• Frequência
• Valor RMS da tensão
• Tensão de pico
• Oset DC
7.3. Medidas de proteção na entrada
A entrada de carregamento [8] está protegida contra sobrecarga por um fusível lento, que, se necessá-
rio, pode ser substituído pelo utilizador, ver [Capítulo 8.1].
8. Serviço e manutenção
Na operação normal, o Instagrid ONE está isento de manutenção e de serviço. Com exceção do fusível
lento da entrada de carregamento [11] e da armação [7], o Instagrid ONE não contém quaisquer grupos
construtivos ou componentes que possam ser sujeitos a manutenção ou substituídos pelo utilizador.
Advertência!
Se houver danos no Instagrid ONE que não envolvam a armação [7] deve ser efetuada uma re-
paração por parte de pessoal qualicado autorizado. Não abrir o Instagrid ONE. Não colocar o
Instagrid ONE em funcionamento em circunstância alguma. Ativar o modo [Transporte] [Capítulo
6.2.] deslocando o interruptor rotativo [3] para a posição e retirar os cabos e/ou consumidores
conectados. Entrar em contacto com a Instagrid, ver o [Capítulo 12.].
