322

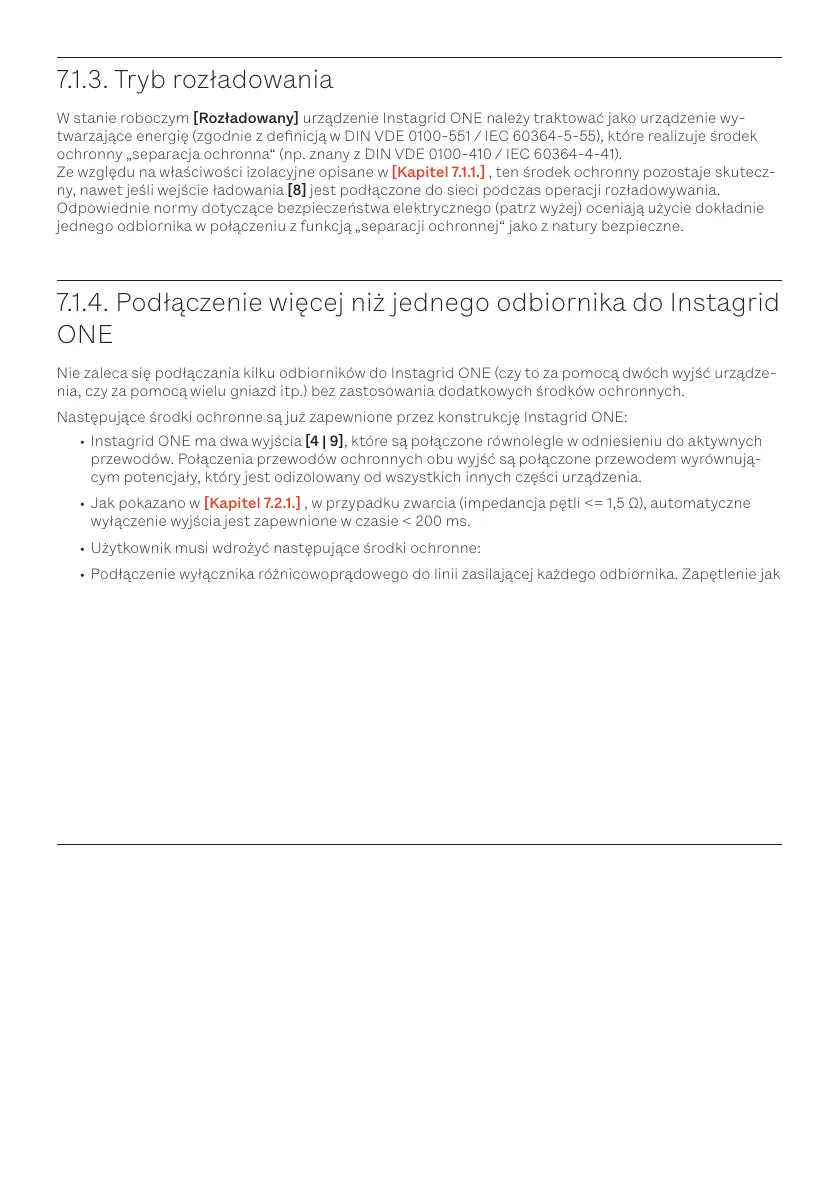

7.1.3. Tryb rozładowania
W stanie roboczym [Rozładowany] urządzenie Instagrid ONE należy traktować jako urządzenie wy-
twarzające energię (zgodnie z denicją w DIN VDE 0100-551 / IEC 60364-5-55), które realizuje środek
ochronny „separacja ochronna“ (np. znany z DIN VDE 0100-410 / IEC 60364-4-41).
Ze względu naaściwości izolacyjne opisane w [Kapitel 7.1.1.] , ten środek ochronny pozostaje skutecz-
ny, nawet jeśli wejście ładowania [8] jest podłączone do sieci podczas operacji rozładowywania.
Odpowiednie normy dotyczące bezpieczeństwa elektrycznego (patrz wyżej) oceniają użycie dokładnie
jednego odbiornika w połączeniu z funkcją „separacji ochronnej“ jako z natury bezpieczne.
7.1.4. Podłączenie więcej niż jednego odbiornika do Instagrid
ONE
Nie zaleca się podłączania kilku odbiorników do Instagrid ONE (czy to za pomocą dwóch wyjść urządze-
nia, czy za pomocą wielu gniazd itp.) bez zastosowania dodatkowych środków ochronnych.
Następujące środki ochronne są już zapewnione przez konstrukcję Instagrid ONE:
Instagrid ONE ma dwa wyjścia [4 | 9], które są połączone równolegle w odniesieniu do aktywnych
przewodów. Pączenia przewodów ochronnych obu wyjść są połączone przewodem wyrównują-
cym potencjały, który jest odizolowany od wszystkich innych części urządzenia.
Jak pokazano w [Kapitel 7.2.1.] , w przypadku zwarcia (impedancjatli <= 1,5 Ω), automatyczne
wyłączenie wyjścia jest zapewnione w czasie < 200 ms.
Użytkownik musi wdrożyć następujące środki ochronne:
Podłączenie wyłącznika różnicowoprądowego do linii zasilającej kdego odbiornika. Zapętlenie jak
najbliżej Instagrid ONE umożliwia wyzwolenie urządzenia zabezpieczającego w przypadku wystą-
pienia usterki izolacji w okablowaniu.
Czyste okablowanie z możliwie najkrótszą całkowitą długością sieci kablowej. Aby w przypadku
zwarcia zapewnić szybkie zadziałanie (< 200 ms) bezpiecznika elektronicznego wyjścia [Kapitel
7.2.], rezystancja linii między Instagrid ONE a odbiornikiem nie powinna przekraczać wartości 1,5
Ω. Kabel o przekroju 1,5 mm² osiąga tę rezystancję przy długości około 60 metrów (łącznie z żyłą
wyjściową i powrotną, z wyłączeniem rezystancji przejściowych na połączeniach wtykowych).
Regularna kontrola elektrotechniczna używanych odbiorników. Jeśli urządzenie elektryczne jest
używane głównie w połączeniu z separacją ochronną (lub w systemie IT), prawdopodobieństwo
wykrycia usterek izolacji spada. Dlatego ważne jest, aby używane odbiorniki były regularnie spraw-
dzane przez wykwalikowanego elektryka.
7.2. Środki ochronne przy wyjściu
7.2.1. Przeciążenie
Wyjście Instagrid ONE jest chronione przed przeciążeniem przez kilka niezależnie nakładających się
mechanizmów:
Zawartość energii - ze względu na ograniczoną zawartość energii w zintegrowanej jednostce
pamięci, ciągłe zużycie energii nie jest możliwe. Prąd znamionowy 16 A może być pobierany przez
maksymalnie 35 minut, przy 20 A jest to nadal 27,5 minuty.
Wyłączenie termiczne - wewnętrzna temperatura Instagrid ONE jest stale monitorowana podczas
pracy. Przekroczenie ustalonych wartości granicznych prowadzi do wyłączenia urządzenia Instagrid
ONE, patrz [Kapitel 6.1.2.]. Czas, po którym następuje wyłączenie, zależy od temperatury otoczenia
