70

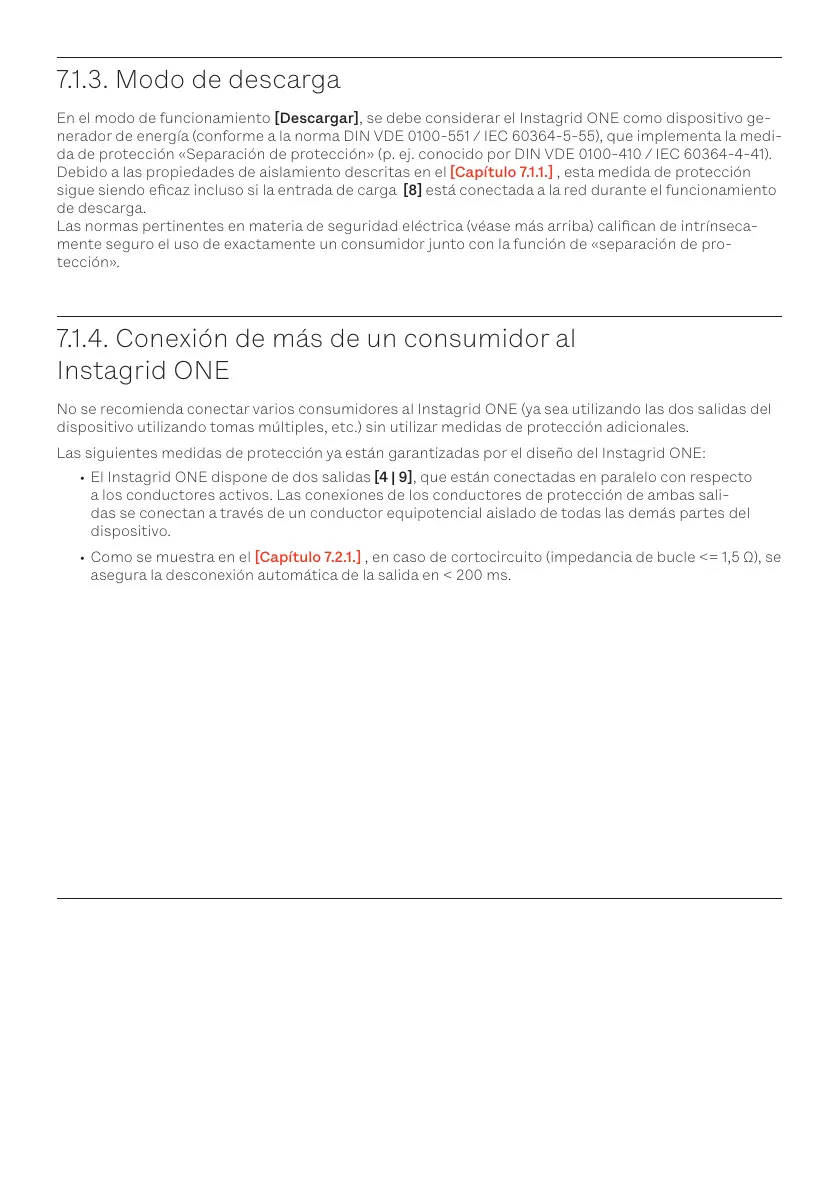

7.1.3. Modo de descarga
En el modo de funcionamiento [Descargar], se debe considerar el Instagrid ONE como dispositivo ge-
nerador de energía (conforme a la norma DIN VDE 0100-551 / IEC 60364-5-55), que implementa la medi-
da de protección «Separación de protección» (p. ej. conocido por DIN VDE 0100-410 / IEC 60364-4-41).
Debido a las propiedades de aislamiento descritas en el [Capítulo 7.1.1.] , esta medida de protección
sigue siendo ecaz incluso si la entrada de carga [8] está conectada a la red durante el funcionamiento
de descarga.
Las normas pertinentes en materia de seguridad eléctrica (véase más arriba) calican de intrínseca-
mente seguro el uso de exactamente un consumidor junto con la función de «separación de pro-
tección».
7.1.4. Conexión de más de un consumidor al
Instagrid ONE
No se recomienda conectar varios consumidores al Instagrid ONE (ya sea utilizando las dos salidas del
dispositivo utilizando tomas múltiples, etc.) sin utilizar medidas de protección adicionales.
Las siguientes medidas de protección ya están garantizadas por el diseño del Instagrid ONE:
• El Instagrid ONE dispone de dos salidas [4 | 9], que están conectadas en paralelo con respecto
a los conductores activos. Las conexiones de los conductores de protección de ambas sali-
das se conectan a través de un conductor equipotencial aislado de todas las demás partes del
dispositivo.
• Como se muestra en el [Capítulo 7.2.1.] , en caso de cortocircuito (impedancia de bucle <= 1,5 Ω), se
asegura la desconexión automática de la salida en < 200 ms.
• El usuario debe aplicar las siguientes medidas de protección:
• Conexión en bucle de un interruptor diferencial en la línea de alimentación de cada consumidor.
El bucle lo más cerca posible del Instagrid ONE permite activar el dispositivo de protección si se
produce un fallo de aislamiento en el cableado.
• Cableado despejado con la menor longitud total posible de la red de cables. Para que el fusible
electrónico de la salida se active (< 200 ms) en caso de cortocircuito [Capítulo 7.2.], la resistencia
de línea entre Instagrid ONE y la carga no debe superar un valor de 1,5 Ω. Un cable con una sección
de 1,5 mm² alcanza esta resistencia con una longitud de unos 60 metros (incluido el conductor de
salida y de retorno, excluidas las resistencias de transición en las conexiones de enchufe).
• Inspección electrotécnica periódica de las cargas utilizadas. Si un aparato eléctrico se utiliza pre-
dominantemente junto con una separación de protección (o en el sistema IT), la probabilidad de
detectar fallos de aislamiento disminuye. Por lo tanto, es esencial que un electricista cualicado
compruebe periódicamente los consumidores utilizados.
7.2. Medidas de protección en la salida
7.2.1. Sobrecarga
La salida del Instagrid ONE está protegida contra sobrecargas mediante varios mecanismos que se
superponen de forma independiente:
• Contenido energético: debido al limitado contenido energético de la unidad de almacenamiento
integrada, no es posible un consumo continuo de energía. La corriente nominal de 16 A puede
consumirse durante un máximo de 35 minutos, a 20 A son todavía 27,5 minutos.
• Desconexión térmica: la temperatura interna del Instagrid ONE se controla continuamente duran-
te el funcionamiento. Si se superan los valores límite jados, el Instagrid ONE se apagará, véase el
