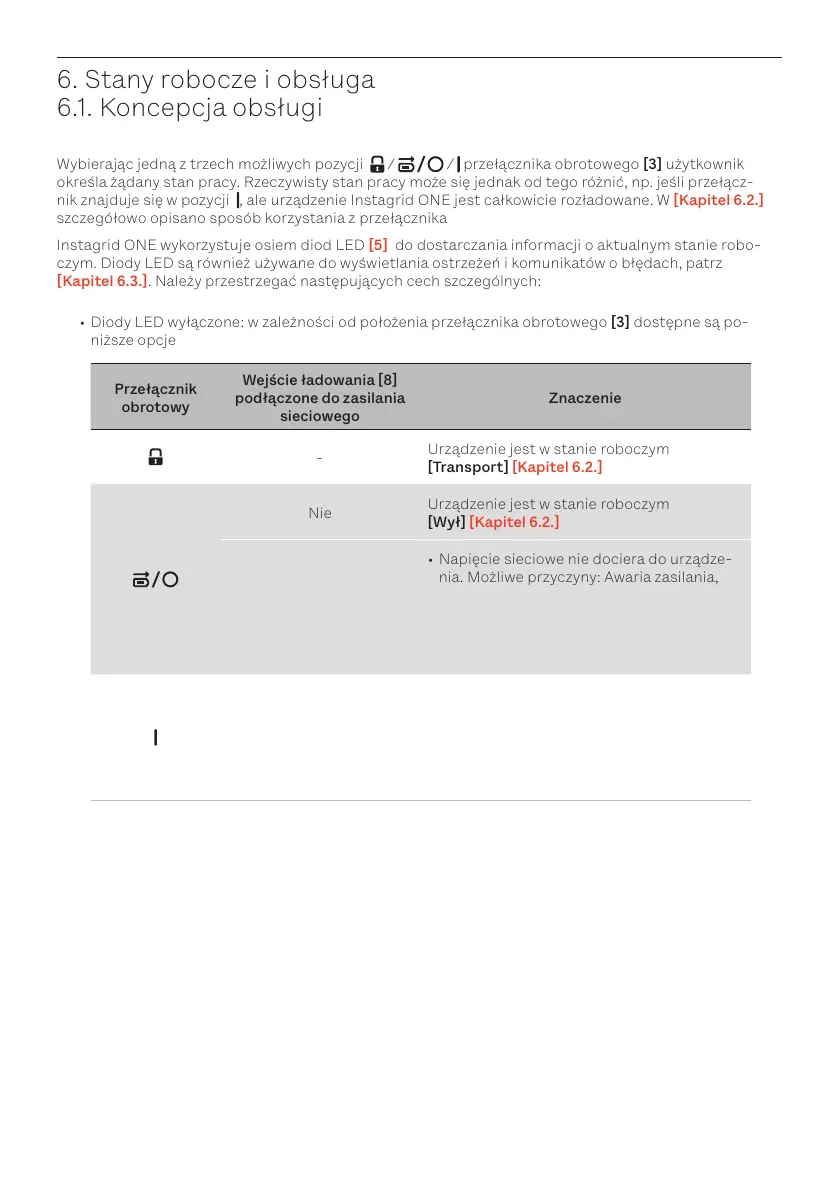

6. Stany robocze i obsługa
6.1. Koncepcja obsługi
Wybierając jedną z trzech możliwych pozycji / / przełącznika obrotowego [3] użytkownik
określa żądany stan pracy. Rzeczywisty stan pracy może się jednak od tego różnić, np. jeśli przełącz-
nik znajduje się w pozycji , ale urządzenie Instagrid ONE jest całkowicie rozładowane. W [Kapitel 6.2.]
szczegółowo opisano sposób korzystania z przełącznika
Instagrid ONE wykorzystuje osiem diod LED [5] do dostarczania informacji o aktualnym stanie robo-
czym. Diody LED są również używane do wyświetlania ostrzeżeń i komunikatów o błędach, patrz
Kapitel 6.3.. Należy przestrzegać następujących cech szczególnych:
• Diody LED wyłączone: w zależności od położenia przełącznika obrotowego [3] dostępne są po-
niższe opcje
Przełącznik
obrotowy
Wejście ładowania 8
podłączone do zasilania
sieciowego
Znaczenie
-
Urządzenie jest w stanie roboczym
[Transport] [Kapitel 6.2.]
Nie
Urządzenie jest w stanie roboczym
[Wył] [Kapitel 6.2.]
Tak
• Napięcie sieciowe nie dociera do urządze-
nia. Możliwe przyczyny: Awaria zasilania,
uszkodzony kabel ładowania, zadziałał
bezpiecznik wejścia ładowania [11], patrz
[Kapitel 6.2.]
• Wyświetlacz LED może być uszkodzony
-
• Magazyn energii całkowicie rozładowany
• Podczas użytkowania w stanie roboczym
[Rozładowany] wystąpiło ostrzeżenie lub
błąd, patrz Kapitel 6.3.
• Wyświetlacz LED może być uszkodzony
• Diody LED wyświetlają pulsującą animację w kolorze białym: wewnętrzna elektronika sterująca
przeprowadza proces rozruchu z funkcją autodiagnostyki.
• Jedna lub więcej diod LED świeci się lub miga na żółto: [Alarm], patrz [Kapitel 6.3.1.]
• Jedna lub więcej diod LED świeci się lub miga na czerwono: [Błąd], patrz [Kapitel 6.3.2.]
• W stanach roboczych [Ładowanie] i [Rozładowany] [Kapitel 6.2.] aktualny stan naładowania Insta-
grid ONE jest wskazywany przez liczbę diod LED, które stale świecą się na zielono.
• Każdy segment LED odpowiada ładunkowi 12,5%.
