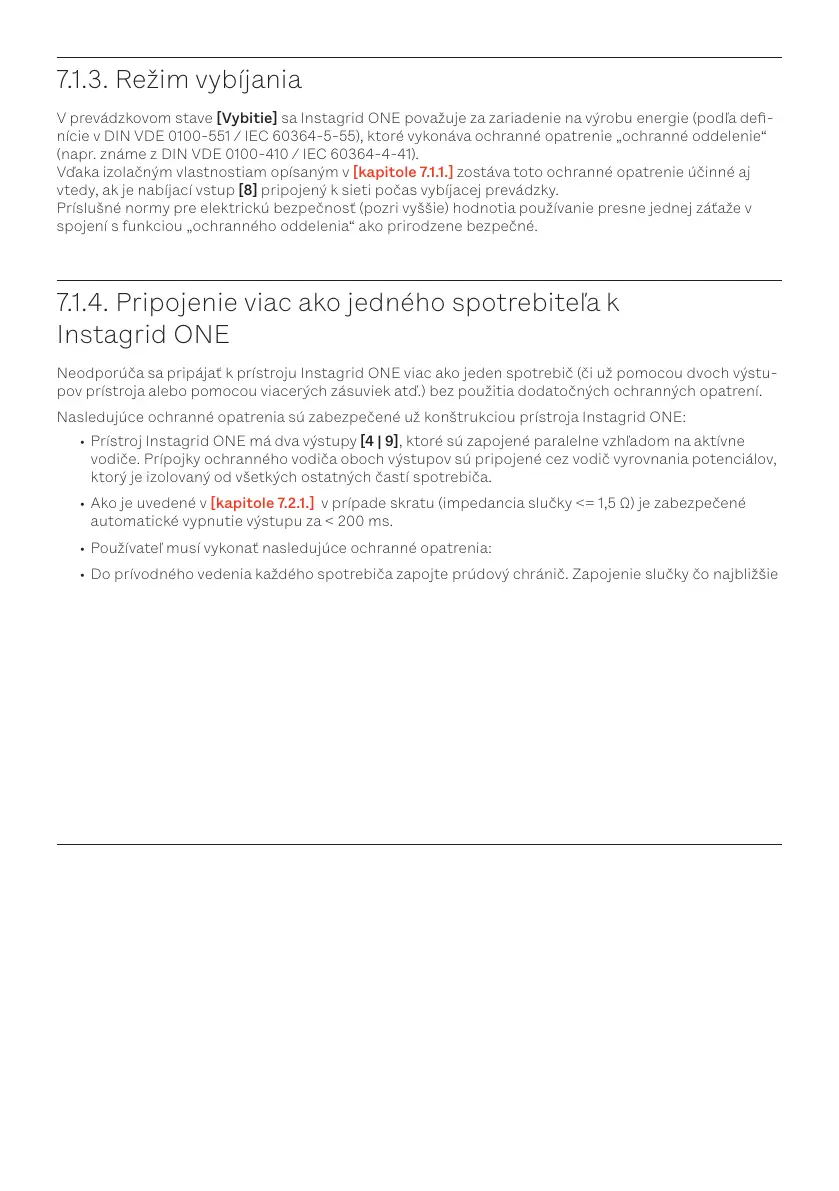

7.1.3. Režim vybíjania
V prevádzkovom stave [Vybitie] sa Instagrid ONE považuje za zariadenie na výrobu energie (podľa de-
nície v DIN VDE 0100-551 / IEC 60364-5-55), ktoré vykonáva ochranné opatrenie „ochranné oddelenie“
(napr. známe z DIN VDE 0100-410 / IEC 60364-4-41).
Vďaka izolačným vlastnostiam opísaným v [kapitole 7.1.1.] zostáva toto ochranné opatrenie účinné aj
vtedy, ak je nabíjací vstup [8] pripojený k sieti počas vybíjacej prevádzky.
Príslušné normy pre elektrickú bezpečnosť (pozri vyššie) hodnotia používanie presne jednej záťaže v
spojení s funkciou „ochranného oddelenia“ ako prirodzene bezpečné.
7.1.4. Pripojenie viac ako jedného spotrebiteľa k
Instagrid ONE
Neodporúča sa pripájať k prístroju Instagrid ONE viac ako jeden spotrebič (či už pomocou dvoch výstu-
pov prístroja alebo pomocou viacerých zásuviek atď.) bez použitia dodatočných ochranných opatrení.
Nasledujúce ochranné opatrenia sú zabezpečené už konštrukciou prístroja Instagrid ONE:
• Prístroj Instagrid ONE má dva výstupy [4 | 9], ktoré sú zapojené paralelne vzhľadom na aktívne
vodiče. Prípojky ochranného vodiča oboch výstupov sú pripojené cez vodič vyrovnania potenciálov,
ktorý je izolovaný od všetkých ostatných častí spotrebiča.
• Ako je uvedené v [kapitole 7.2.1.] v prípade skratu (impedancia slučky <= 1,5 Ω) je zabezpečené
automatické vypnutie výstupu za < 200 ms.
• Používateľ musí vykonať nasledujúce ochranné opatrenia:
• Do prívodného vedenia každého spotrebiča zapojte prúdový chránič. Zapojenie slučky čo najbližšie
k prístroju Instagrid ONE umožňuje, aby sa ochranné zariadenie spustilo, ak sa v kabeláži vyskytne
porucha izolácie.
• Vyčistite kabeláž s čo najkratšou celkovou dĺžkou káblovej siete. Aby sa v prípade skratu rýchlo
spustila elektronická poistka výstupu (< 200 ms) [kapitola 7.2.],odpor vedenia medzi Instagrid ONE
a záťažou by nemal presiahnuť hodnotu 1,5 Ω. Kábel s prierezom 1,5 mm² dosahuje tento odpor pri
dĺžke približne 60 metrov (vrátane výstupného a spätného vodiča, bez prechodových odporov na
zástrčkách).
• Pravidelná elektrotechnická kontrola použitých záťaží. Pokiaľ sa elektrický spotrebič používa pre-
važne v spojení s ochranným oddelením (alebo v sieti IT), pravdepodobnosť zistenia chýb izolácie
sa znižuje. Preto je nevyhnutné, aby používané spotrebiče pravidelne kontroloval kvalikovaný
elektrotechnik.
7.2. Ochranné opatrenia na výstupe
7.2.1. Preťaženie
Výstup prístroja Instagrid ONE je chránený proti preťaženiu niekoľkými nezávisle sa prekrývajúcimi
mechanizmami:
• Energetický obsah - vzhľadom na obmedzený energetický obsah integrovanej pamäťovej jednotky
nie je možný trvalý odber prúdu. Menovitý prúd 16 A sa dá odoberať maximálne 35 minút; pri 20 A je
to ešte 27,5 minúty.
• Tepelné vypnutie - vnútorná teplota prístroja Instagrid ONE sa počas prevádzky nepretržite mo-
nitoruje. Prekročenie pevne stanovených limitných hodnôt vedie k vypnutiu Instagrid ONE, pozrie
[kapitola 6.1.2.]. Čas, po ktorom sa spustí vypnutie, sa mení v závislosti od teploty okolia a záťažo-
