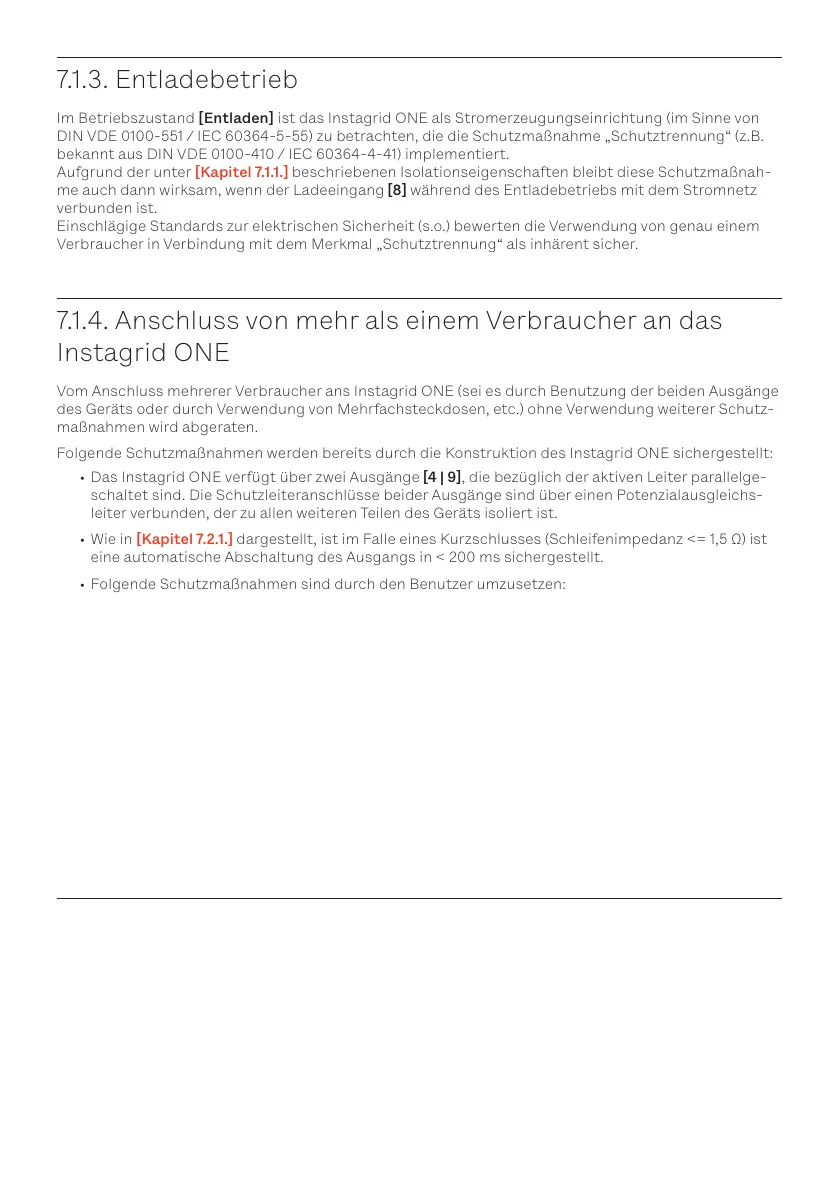

7.1.3. Entladebetrieb
Im Betriebszustand [Entladen] ist das Instagrid ONE als Stromerzeugungseinrichtung (im Sinne von
DIN VDE 0100-551 / IEC 60364-5-55) zu betrachten, die die Schutzmaßnahme „Schutztrennung“ (z.B.
bekannt aus DIN VDE 0100-410 / IEC 60364-4-41) implementiert.
Aufgrund der unter [Kapitel 7.1.1.] beschriebenen Isolationseigenschaften bleibt diese Schutzmaßnah-
me auch dann wirksam, wenn der Ladeeingang [8] während des Entladebetriebs mit dem Stromnetz
verbunden ist.
Einschlägige Standards zur elektrischen Sicherheit (s.o.) bewerten die Verwendung von genau einem
Verbraucher in Verbindung mit dem Merkmal „Schutztrennung“ als inhärent sicher.
7.1.4. Anschluss von mehr als einem Verbraucher an das
Instagrid ONE
Vom Anschluss mehrerer Verbraucher ans Instagrid ONE (sei es durch Benutzung der beiden Ausgänge
des Geräts oder durch Verwendung von Mehrfachsteckdosen, etc.) ohne Verwendung weiterer Schutz-
maßnahmen wird abgeraten.
Folgende Schutzmaßnahmen werden bereits durch die Konstruktion des Instagrid ONE sichergestellt:
• Das Instagrid ONE verfügt über zwei Ausgänge [4 | 9], die bezüglich der aktiven Leiter parallelge-
schaltet sind. Die Schutzleiteranschlüsse beider Ausgänge sind über einen Potenzialausgleichs-
leiter verbunden, der zu allen weiteren Teilen des Geräts isoliert ist.
• Wie in [Kapitel 7.2.1.] dargestellt, ist im Falle eines Kurzschlusses (Schleifenimpedanz <= 1,5 Ω) ist
eine automatische Abschaltung des Ausgangs in < 200 ms sichergestellt.
• Folgende Schutzmaßnahmen sind durch den Benutzer umzusetzen:
• Einschleifung einer Fehlerstrom-Schutzeinrichtung in die Zuleitung jeden Verbrauchers. Eine
möglichst nahe Einschleifung am Instagrid ONE erlaubt das Auslösen der Schutzeinrichtung beim
Auftreten eines Isolationsfehlers in der Verkabelung.
• Übersichtliche Verkabelung mit möglichst kurzer Gesamtlänge des Leitungsnetztes. Um im Falle
eines Kurzschlusses ein zügiges Auslösen (< 200 ms) der elektronischen Sicherung des Ausgangs
[Kapitel 7.2.] sicherzustellen, sollte der Leitungswiderstand zwischen Instagrid ONE und Verbrau-
cher einen Wert von 1,5 Ω nicht überschreiten. Eine Leitung mit Querschnitt von 1,5mm² erreicht
diesen Widerstand bei einer Länge von ca. 60 Metern (inklusive Hin- und Rückleiter, exklusive
Übergangs- widerständen an Steckverbindungen).
• Regelmäßige elektrotechnische Überprüfung der verwendeten Verbraucher. Wird ein Elektro-
gerät überwiegend in Verbindung mit Schutztrennung (oder im IT-Netz) verwendet, sinkt die
Entdeckungswahrscheinlichkeit für Isolationsfehler. Daher ist eine regelmäßige Überprüfung der
verwendeten Verbraucher durch eine Elektrofachkraft unerlässlich.
7.2. Schutzmaßnahmen am Ausgang
7.2.1. Überlast
Der Ausgang des Instagrid ONE ist durch mehrere, sich unabhängig überlagernde Mechanismen gegen
Überlast geschützt:
• Energieinhalt – durch den limitierten Energieinhalt des integrierten Speichers ist keine dauer-
hafte Stromentnahme möglich. Der Nennstrom von 16 A kann für maximal 35 Minuten entnommen
werden, bei 20 A sind es noch 27,5 Minuten.
• Thermisch bedingte Abschaltung – die interne Temperatur des Instagrid ONE wird während des
Betriebs kontinuierlich überwacht. Das Überschreiten von fest eingestellten Grenzwerten führt zu
