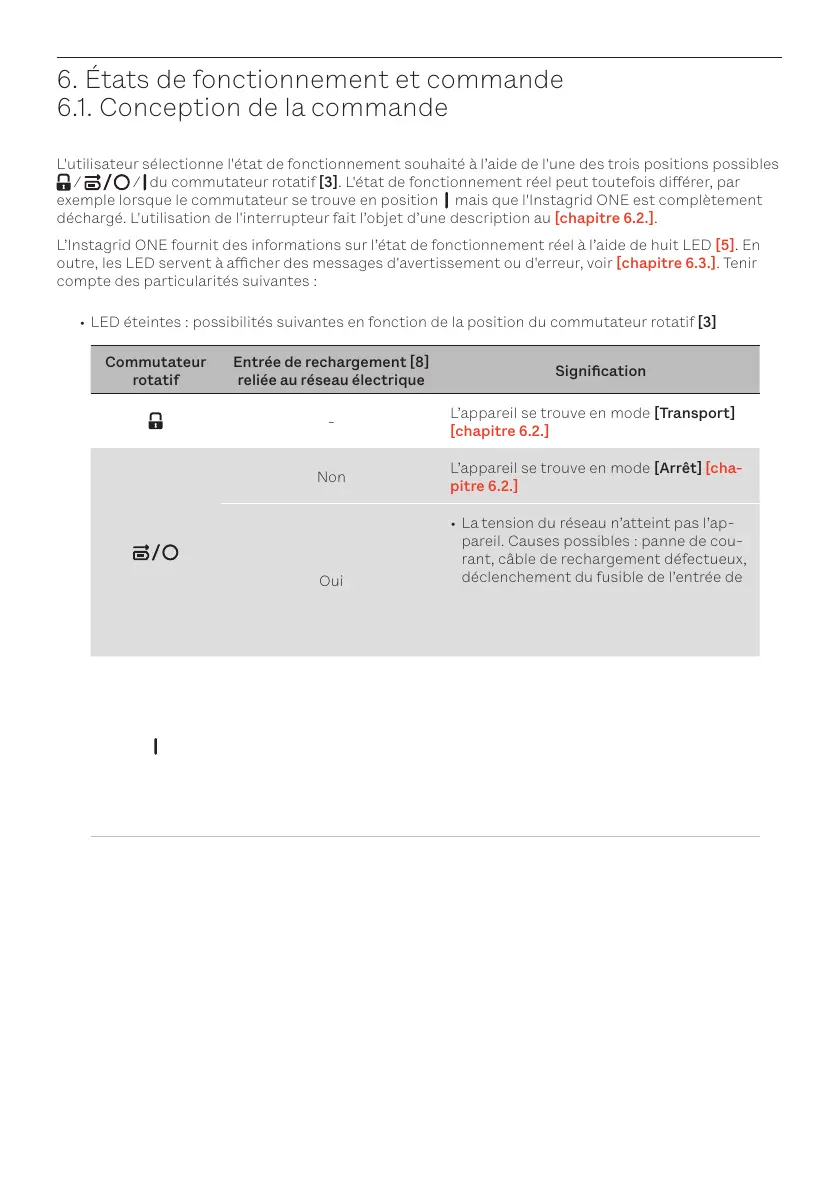

6. États de fonctionnement et commande
6.1. Conception de la commande
L'utilisateur sélectionne l'état de fonctionnement souhaité à l’aide de l'une des trois positions possibles
/ / du commutateur rotatif [3]. L'état de fonctionnement réel peut toutefois diérer, par
exemple lorsque le commutateur se trouve en position mais que l'Instagrid ONE est complètement
déchargé. L'utilisation de l'interrupteur fait l’objet d’une description au [chapitre 6.2.].
L’Instagrid ONE fournit des informations sur l’état de fonctionnement réel à l’aide de huit LED [5]. En
outre, les LED servent à acher des messages d'avertissement ou d'erreur, voir chapitre 6.3.. Tenir
compte des particularités suivantes:
• LED éteintes: possibilités suivantes en fonction de la position du commutateur rotatif [3]
Commutateur
rotatif
Entrée de rechargement 8
reliée au réseau électrique
Signication
-
L’appareil se trouve en mode [Transport]
[chapitre 6.2.]
Non
L’appareil se trouve en mode [Arrêt] [cha-
pitre 6.2.]
Oui
• La tension du réseau n’atteint pas l’ap-
pareil. Causes possibles: panne de cou-
rant, câble de rechargement défectueux,
déclenchement du fusible de l’entrée de
rechargement [11], voir [chapitre 6.2.]
• Indicateur à LED éventuellement
défectueux
-
• Accumulateur d’énergie complète-
ment déchargé
• Au cours de l’utilisation, pendant l’état
de fonctionnement [Déchargement],
une mise en garde ou une erreur s’est
présentée, voir chapitre 6.3.
• Indicateur à LED éventuellement
défectueux
• Impulsions en blanc émises par les LED: l'électronique de commande interne eectue un proces-
sus de démarrage avec une fonction d'autodiagnostic
• Une ou plusieurs LED s'allument ou clignotent en jaune: [Alarme], voir [chapitre 6.3.1.]
• Une ou plusieurs LED s'allument ou clignotent en rouge: [Erreur], voir [chapitre 6.3.2.]
• Dans les états de fonctionnement [Rechargement] et [Déchargement] [chapitre 6.2.], l'état
de charge actuel de l'Instagrid ONE est indiqué par le nombre de LED allumées en vert en
permanence.
• Chaque segment de LED correspond à une charge de 12,5%
