instagrid ONE - Weitere Schutzfunktionen; Schutzmaßnahmen am Eingang; Service und Wartung

17

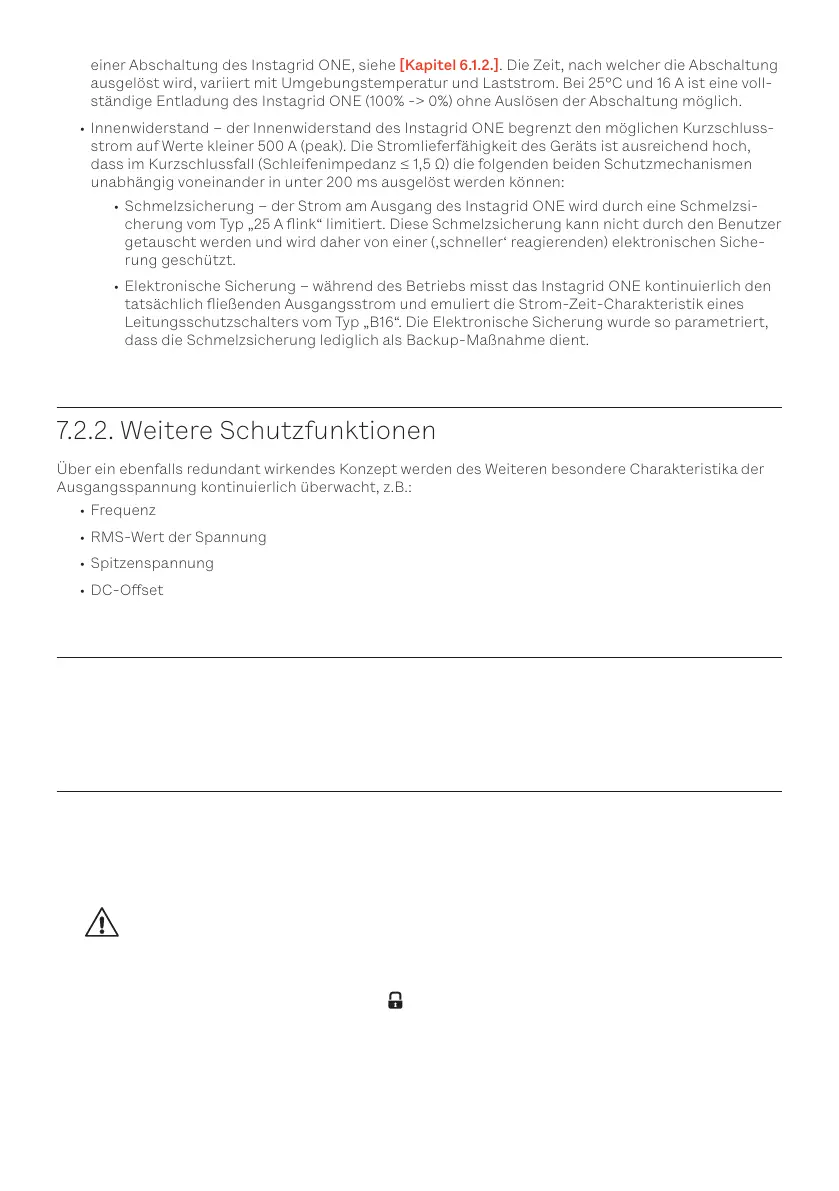

einer Abschaltung des Instagrid ONE, siehe [Kapitel 6.1.2.]. Die Zeit, nach welcher die Abschaltung
ausgelöst wird, variiert mit Umgebungstemperatur und Laststrom. Bei 25°C und 16 A ist eine voll-
ständige Entladung des Instagrid ONE (100% -> 0%) ohne Auslösen der Abschaltung möglich.
• Innenwiderstand – der Innenwiderstand des Instagrid ONE begrenzt den möglichen Kurzschluss-
strom auf Werte kleiner 500 A (peak). Die Stromlieferfähigkeit des Geräts ist ausreichend hoch,
dass im Kurzschlussfall (Schleifenimpedanz ≤ 1,5 Ω) die folgenden beiden Schutzmechanismen
unabhängig voneinander in unter 200 ms ausgelöst werden können:
• Schmelzsicherung – der Strom am Ausgang des Instagrid ONE wird durch eine Schmelzsi-
cherung vom Typ „25 A ink“ limitiert. Diese Schmelzsicherung kann nicht durch den Benutzer
getauscht werden und wird daher von einer (‚schneller‘ reagierenden) elektronischen Siche-
rung geschützt.
• Elektronische Sicherung – während des Betriebs misst das Instagrid ONE kontinuierlich den
tatsächlich ießenden Ausgangsstrom und emuliert die Strom-Zeit-Charakteristik eines
Leitungsschutzschalters vom Typ „B16“. Die Elektronische Sicherung wurde so parametriert,
dass die Schmelzsicherung lediglich als Backup-Maßnahme dient.
7.2.2. Weitere Schutzfunktionen
Über ein ebenfalls redundant wirkendes Konzept werden des Weiteren besondere Charakteristika der
Ausgangsspannung kontinuierlich überwacht, z.B.:
• Frequenz
• RMS-Wert der Spannung
• Spitzenspannung
• DC-Oset
7.3. Schutzmaßnahmen am Eingang
Der Ladeeingang [8] ist durch eine Schmelzsicherung, welche bei Bedarf durch den Benutzer getauscht
werden kann, vor Überlast geschützt, siehe [Kapitel 8.1.].
8. Service und Wartung
Das Instagrid ONE arbeitet im Normalbetrieb wartungs- und servicefrei. Mit Ausnahme der Schmelz-
sicherung des Ladeeingangs [11] und des Rahmens [7] beinhaltet das Instagrid ONE keine durch den
Benutzer austauschbaren bzw. zu wartenden Baugruppen oder Bauteile.
Achtung!
Liegt eine Beschädigung des Instagrid ONE vor, die nicht den Rahmen [7] betrit, muss eine Repa-
ratur durch autorisiertes Fachpersonal erfolgen. Önen Sie das Instagrid ONE nicht. Setzen Sie das
Instagrid ONE auf keinen Fall in Betrieb. Aktivieren Sie den [Transport]-Modus [Kapitel 6.2.] durch
Bewegen des Drehschalters [3] in Position und entfernen Sie angeschlossene Kabel und/oder
Verbraucher. Kontaktieren Sie Instagrid, siehe [Kapitel 12.].
