232

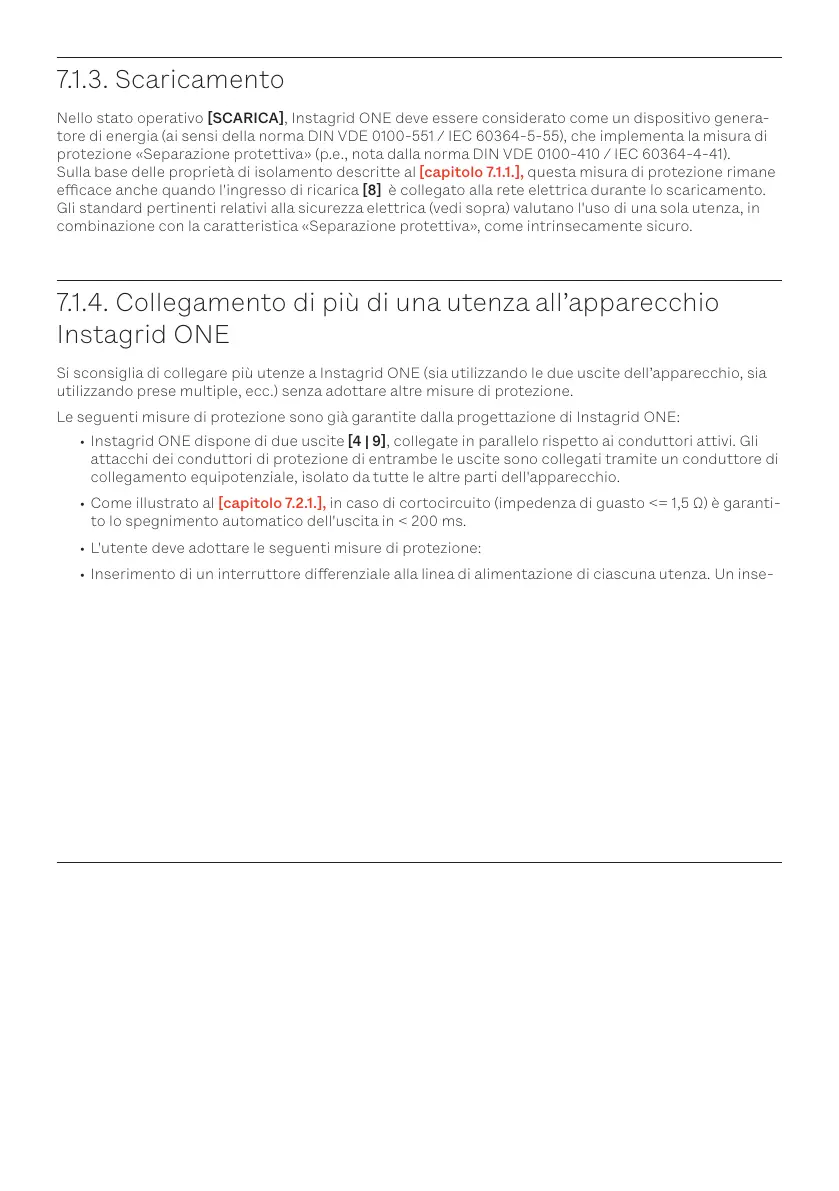

7.1.3. Scaricamento
Nello stato operativo [SCARICA], Instagrid ONE deve essere considerato come un dispositivo genera-
tore di energia (ai sensi della norma DIN VDE 0100-551 / IEC 60364-5-55), che implementa la misura di
protezione «Separazione protettiva» (p.e., nota dalla norma DIN VDE 0100-410 / IEC 60364-4-41).
Sulla base delle proprietà di isolamento descritte al [capitolo 7.1.1.], questa misura di protezione rimane
ecace anche quando l'ingresso di ricarica [8] è collegato alla rete elettrica durante lo scaricamento.
Gli standard pertinenti relativi alla sicurezza elettrica (vedi sopra) valutano l'uso di una sola utenza, in
combinazione con la caratteristica «Separazione protettiva», come intrinsecamente sicuro.
7.1.4. Collegamento di più di una utenza all’apparecchio
Instagrid ONE
Si sconsiglia di collegare più utenze a Instagrid ONE (sia utilizzando le due uscite dell’apparecchio, sia
utilizzando prese multiple, ecc.) senza adottare altre misure di protezione.
Le seguenti misure di protezione sono già garantite dalla progettazione di Instagrid ONE:
• Instagrid ONE dispone di due uscite [4 | 9], collegate in parallelo rispetto ai conduttori attivi. Gli
attacchi dei conduttori di protezione di entrambe le uscite sono collegati tramite un conduttore di
collegamento equipotenziale, isolato da tutte le altre parti dell'apparecchio.
• Come illustrato al [capitolo 7.2.1.], in caso di cortocircuito (impedenza di guasto <= 1,5 Ω) è garanti-
to lo spegnimento automatico dell'uscita in < 200 ms.
• L'utente deve adottare le seguenti misure di protezione:
• Inserimento di un interruttore dierenziale alla linea di alimentazione di ciascuna utenza. Un inse-
rimento il più vicino possibile all'Instagrid ONE consente di fare scattare il dispositivo di protezio-
ne in caso di guasto dell'isolamento nel cablaggio.
• Cablaggio visibilmente chiaro con lunghezza totale della rete di alimentazione più corta possibile.
Al ne di garantire un innesco rapido (< 200 ms) del fusibile elettronico dell’uscita [capitolo 7.2.] in
caso di cortocircuito, la resistenza di linea tra Instagrid ONE e l’utenza non dovrebbe superare un
valore di 1,5 Ω. Un cavo con una sezione di 1,5 mm² raggiunge questa resistenza a una lunghezza di
circa 60 metri (compresi i li neutro e di fase, escluse le resistenze di transizione sui collegamen-
ti a spina).
• Controllo elettrotecnico regolare delle utenze utilizzate. Se un apparecchio elettrico viene utilizza-
to prevalentemente in combinazione con una separazione protettiva (o nella rete IT), la probabilità
di rilevamento di guasti di isolamento diminuisce. Pertanto, è essenziale far eseguire da un elettri-
cista un controllo regolare delle utenze utilizzate.
7.2. Misure di protezione sull’uscita
7.2.1. Sovraccarico
L’uscita di Instagrid ONE è protetta contro il sovraccarico da diversi meccanismi che si sovrappongono
in modo indipendente tra loro:
• Contenuto energetico – a causa del limitato contenuto energetico dell’accumulatore integrato,
non è possibile alcun prelievo permanente di corrente. La corrente nominale di 16 A può essere
prelevata per un massimo di 35 minuti; con 20 A è ancora di 27,5 minuti.
• Spegnimento termico – la temperatura interna di Instagrid ONE viene continuamente monitorata
durante il funzionamento. Il superamento di valori limite impostati ssi porta allo spegnimento
