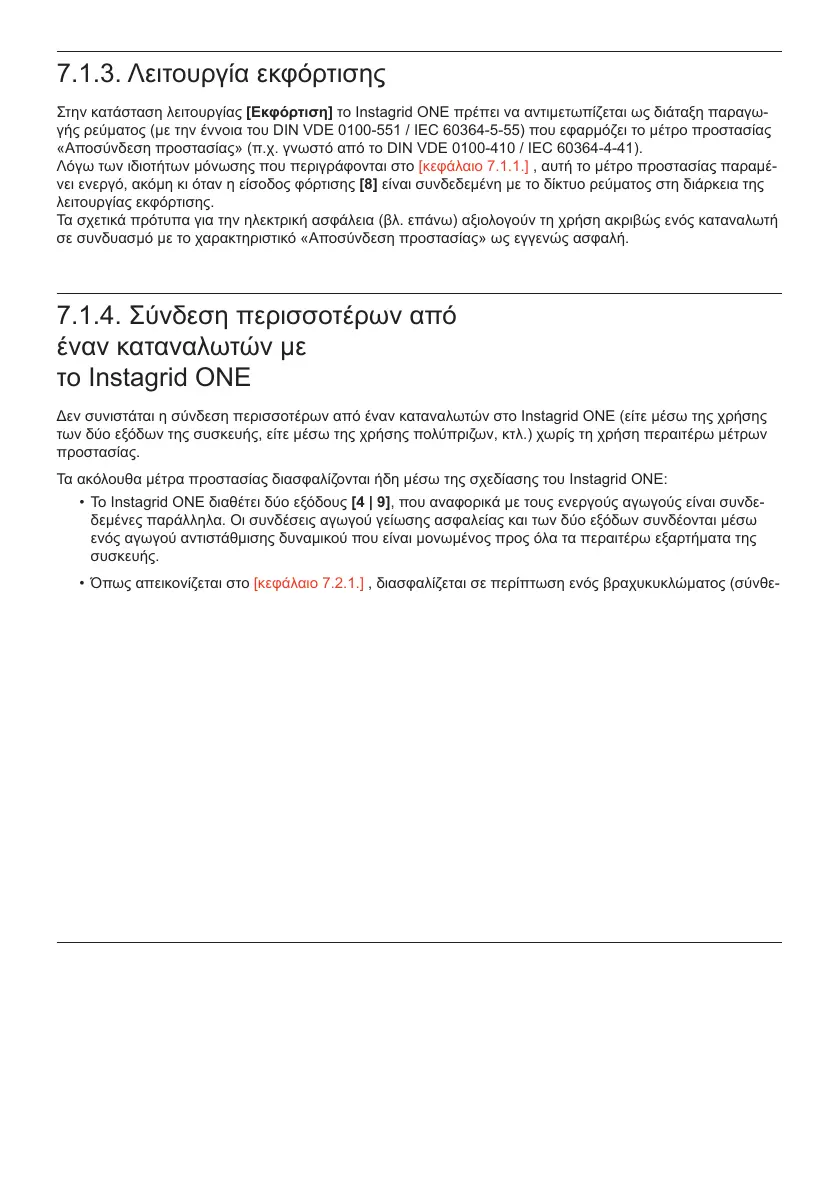

7.1.3. Λειτουργία εκφόρτισης
Στην κατάσταση λειτουργίας [Εκφόρτιση] το Instagrid ONE πρέπει να αντιμετωπίζεται ως διάταξη παραγω-
γής ρεύματος (με την έννοια του DIN VDE 0100-551 / IEC 60364-5-55) που εφαρμόζει το μέτρο προστασίας
«Αποσύνδεση προστασίας» (π.χ. γνωστό από το DIN VDE 0100-410 / IEC 60364-4-41).
Λόγω των ιδιοτήτων μόνωσης που περιγράφονται στο [κεφάλαιο 7.1.1.] , αυτή το μέτρο προστασίας παραμέ-
νει ενεργό, ακόμη κι όταν η είσοδος φόρτισης [8] είναι συνδεδεμένη με το δίκτυο ρεύματος στη διάρκεια της
λειτουργίας εκφόρτισης.
Τα σχετικά πρότυπα για την ηλεκτρική ασφάλεια (βλ. επάνω) αξιολογούν τη χρήση ακριβώς ενός καταναλωτή
σε συνδυασμό με το χαρακτηριστικό «Αποσύνδεση προστασίας» ως εγγενώς ασφαλή.
7.1.4. Σύνδεση περισσοτέρων από
έναν καταναλωτών με
το Instagrid ONE
Δεν συνιστάται η σύνδεση περισσοτέρων από έναν καταναλωτών στο Instagrid ONE (είτε μέσω της χρήσης
των δύο εξόδων της συσκευής, είτε μέσω της χρήσης πολύπριζων, κτλ.) χωρίς τη χρήση περαιτέρω μέτρων
προστασίας.
Τα ακόλουθα μέτρα προστασίας διασφαλίζονται ήδη μέσω της σχεδίασης του Instagrid ONE:
• Το Instagrid ONE διαθέτει δύο εξόδους [4 | 9], που αναφορικά με τους ενεργούς αγωγούς είναι συνδε-
δεμένες παράλληλα. Οι συνδέσεις αγωγού γείωσης ασφαλείας και των δύο εξόδων συνδέονται μέσω
ενός αγωγού αντιστάθμισης δυναμικού που είναι μονωμένος προς όλα τα περαιτέρω εξαρτήματα της
συσκευής.
• Όπως απεικονίζεται στο [κεφάλαιο 7.2.1.] , διασφαλίζεται σε περίπτωση ενός βραχυκυκλώματος (σύνθε-
τη αντίσταση τριβής <= 1,5 Ω) μια αυτόματη απενεργοποίηση της εξόδου σε < 200 ms.
• Τα ακόλουθα μέτρα προστασίας πρέπει να εφαρμόζει ο χρήστης:
• Ενσωμάτωση μιας διάταξης προστασίας διαφορικού ρεύματος στον αγωγό τροφοδοσίας κάθε κατανα-
λωτή. Μια όσο το δυνατόν κοντινή ενσωμάτωση με το Instagrid ONE επιτρέπει την ενεργοποίηση της
διάταξης προστασίας κατά την εμφάνιση ενός σφάλματος μόνωσης στην καλωδίωση.
• Όχι περίπλοκη καλωδίωση με όσο το δυνατόν κοντύτερο συνολικό μήκος του δικτύου αγωγών. Για να δι-
ασφαλίζεται σε περίπτωση ενός βραχυκυκλώματος μια σύντομη ενεργοποίηση (< 200 ms) της ηλεκτρο-
νικής ασφάλειας της εξόδου [κεφάλαιο 7.2.], η αντίσταση αγωγού ανάμεσα στο Instagrid ONE και τον
καταναλωτή δεν θα πρέπει να υπερβαίνει μια τιμή 1,5 Ω. Ένας αγωγός με διατομή 1,5mm² σημειώνει
αυτή την αντίσταση σε ένα μήκος περ. 60 μέτρων (με τον αγωγό παροχής και επιστροφής, εκτός από τις
αντιστάσεις μετάβασης στις συνδέσεις φις).
• Τακτικός ηλεκτροτεχνικός έλεγχος των χρησιμοποιούμενων καταναλωτών. Αν μια ηλεκτρική συσκευή
χρησιμοποιείται κυρίως σε συνδυασμό με αποσύνδεση προστασίας (ή σε δίκτυο πληροφορικής),
μειώνεται η πιθανότητα αποκάλυψης σφαλμάτων μόνωσης. Για αυτό απαιτείται τακτικός έλεγχος των
χρησιμοποιούμενων καταναλωτών από έναν εξειδικευμένο ηλεκτρολόγο.
7.2. Μέτρα προστασίας στην έξοδο
7.2.1. Υπερφόρτωση
Η έξοδος του Instagrid ONE προστατεύεται μέσω πολλών, ανεξάρτητα συνδυαζόμενων μηχανισμών έναντι
υπερφόρτωσης:
• Ενεργειακό περιεχόμενο – χάρη στο περιορισμένο ενεργειακό περιεχόμενο του ενσωματωμένου συσ-
σωρευτή δεν είναι εφικτή η μόνιμη λήψη ρεύματος. Το ονομαστικό ρεύμα των 16 A μπορεί να λαμβάνεται
για 35 λεπτά το μέγιστο, στα 20 A η διάρκεια είναι 27,5 λεπτά.
