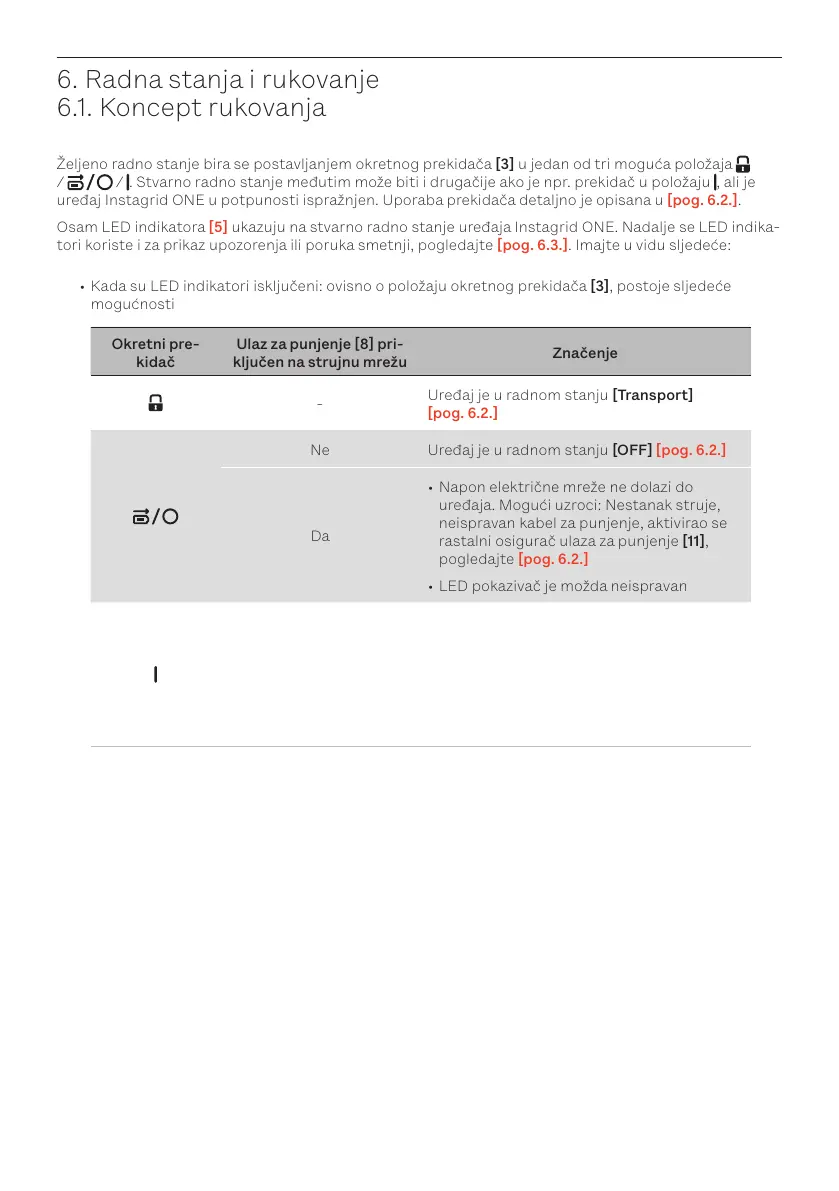

6. Radna stanja i rukovanje
6.1. Koncept rukovanja
Željeno radno stanje bira se postavljanjem okretnog prekidača [3] u jedan od tri moguća položaja
/ / . Stvarno radno stanje međutim može biti i drugačije ako je npr. prekidač u položaju , ali je
uređaj Instagrid ONE u potpunosti ispražnjen. Uporaba prekidača detaljno je opisana u [pog. 6.2.].
Osam LED indikatora [5] ukazuju na stvarno radno stanje uređaja Instagrid ONE. Nadalje se LED indika-
tori koriste i za prikaz upozorenja ili poruka smetnji, pogledajte pog. 6.3.. Imajte u vidu sljedeće:
• Kada su LED indikatori isključeni: ovisno o položaju okretnog prekidača [3], postoje sljedeće
mogućnosti
Okretni pre-
kidač
Ulaz za punjenje 8 pri-
ključen na strujnu mrežu
Značenje
-
Uređaj je u radnom stanju [Transport]
[pog. 6.2.]
Ne Uređaj je u radnom stanju [OFF] [pog. 6.2.]
Da
• Napon električne mreže ne dolazi do
uređaja. Mogući uzroci: Nestanak struje,
neispravan kabel za punjenje, aktivirao se
rastalni osigurač ulaza za punjenje [11],
pogledajte [pog. 6.2.]
• LED pokazivač je možda neispravan
-
• Akumulatorska jedinica je u potpunosti
ispražnjena
• Tijekom rada u stanju [Pražnjenje] došlo
je do upozorenja ili smetnje, pogledajte
pog. 6.3.
• LED pokazivač je možda neispravan
• LED indikatori prikazuju pulsirajuću animaciju bijele boje: interna upravljačka elektronika prolazi
kroz postupak pokretanja s funkcijom samodijagnostike
• Jedan LED indikator ili više njih svijetle ili trepere žuto: [Alarm], pogledajte [pog. 6.3.1.]
• Jedan LED indikator ili više njih svijetle ili trepere crveno: [Smetnja], pogledajte [pog. 6.3.2.]
• U radnim stanjima [Punjenje] i [Pražnjenje] [pog. 6.2.] na trenutnu napunjenost uređaja Instagrid
ONE ukazuje broj LED indikatora koji trajno svijetle zeleno.
• Pritom svaki segment LED indikatora odgovara punjenju od 12,5%
