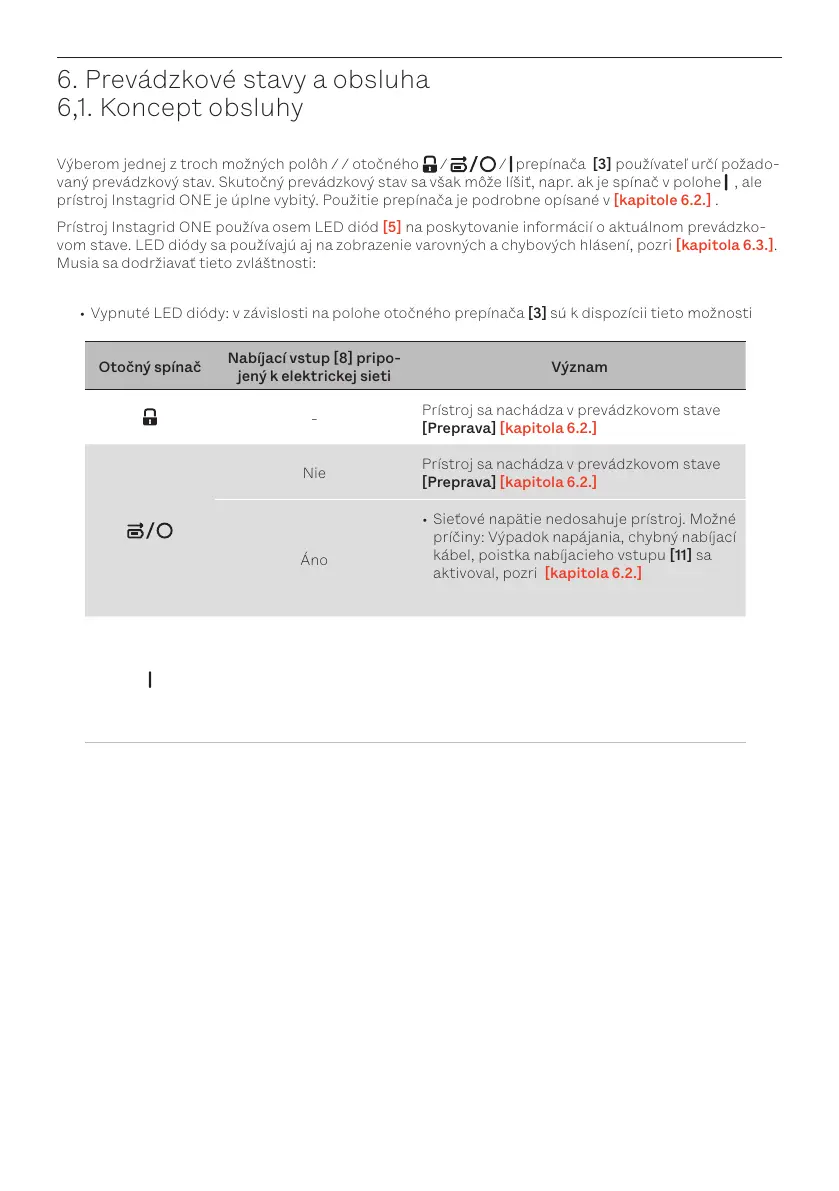

6. Prevádzkové stavy a obsluha
6,1. Koncept obsluhy
Výberom jednej z troch možných polôh / / otočného / / prepínača [3] používateľ určí požado-
vaný prevádzkový stav. Skutočný prevádzkový stav sa však môže líšiť, napr. ak je spínač v polohe , ale
prístroj Instagrid ONE je úplne vybitý. Použitie prepínača je podrobne opísané v [kapitole 6.2.] .
Prístroj Instagrid ONE používa osem LED diód [5] na poskytovanie informácií o aktuálnom prevádzko-
vom stave. LED diódy sa používajú aj na zobrazenie varovných a chybových hlásení, pozri kapitola 6.3..
Musia sa dodržiavať tieto zvláštnosti:
• Vypnuté LED diódy: v závislosti na polohe otočného prepínača [3] sú k dispozícii tieto možnosti
Otočný spínač
Nabíjací vstup 8 pripo-
jený k elektrickej sieti
Význam
-
Prístroj sa nachádza v prevádzkovom stave
[Preprava] [kapitola 6.2.]
Nie
Prístroj sa nachádza v prevádzkovom stave
[Preprava] [kapitola 6.2.]
Áno
• Sieťové napätie nedosahuje prístroj. Možné
príčiny: Výpadok napájania, chybný nabíjací
kábel, poistka nabíjacieho vstupu [11] sa
aktivoval, pozri [kapitola 6.2.]
• LED displej je pravdepodobne chybný
-
• Úplne vybitý zásobník energie
• počas používania v prevádzkovom režime
[Vybitie] sa vyskytlo varovanie alebo chyba,
pozri kapitola 6.3.
• LED displej je pravdepodobne chybný
• LED diódy zobrazujú pulzujúcu animáciu v bielej farbe: vnútorná riadiaca elektronika prechádza
procesom spúšťania s funkciou automatickej diagnostiky
• Jedna alebo viac LED diód sa rozsvieti alebo bliká žltou farbou: [Alarm],pozri [kapitola 6.3.1.]
• JJedna alebo viacero LED diód sa rozsvieti alebo bliká červenou farbou: [Chyby], pozri
[kapitola 6.3.2.]
• V prevádzkových stavoch [Nabíjanie] a [Vybíjanie] [kapitola 6.2.] je aktuálny stav nabitia zariadenia
Instagrid ONE indikovaný počtom LED diód, ktoré trvalo svietia na zeleno.
• Každý segment LED zodpovedá náboju 12,5 %
