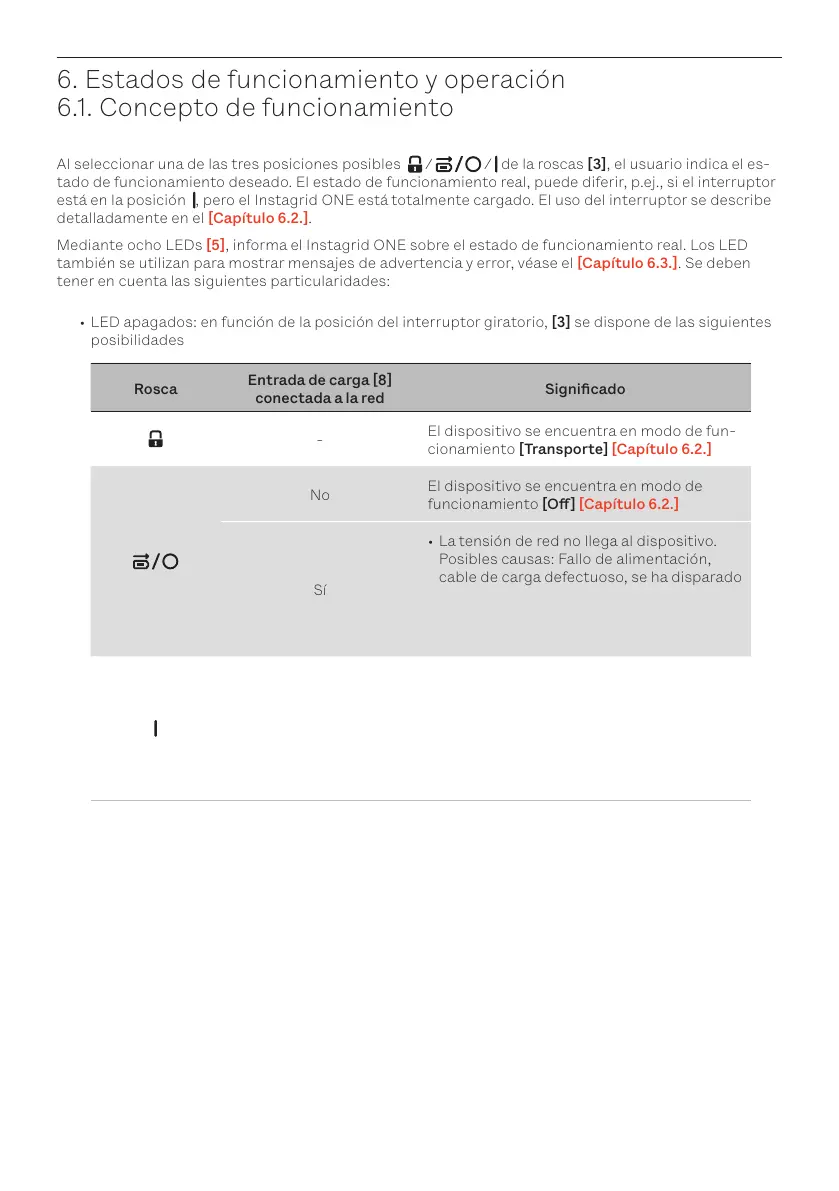

6. Estados de funcionamiento y operación
6.1. Concepto de funcionamiento
Al seleccionar una de las tres posiciones posibles / / de la roscas [3], el usuario indica el es-
tado de funcionamiento deseado. El estado de funcionamiento real, puede diferir, p.ej., si el interruptor
está en la posición , pero el Instagrid ONE está totalmente cargado. El uso del interruptor se describe
detalladamente en el [Capítulo 6.2.].
Mediante ocho LEDs [5], informa el Instagrid ONE sobre el estado de funcionamiento real. Los LED
también se utilizan para mostrar mensajes de advertencia y error, véase el Capítulo 6.3.. Se deben
tener en cuenta las siguientes particularidades:
• LED apagados: en función de la posición del interruptor giratorio, [3] se dispone de las siguientes
posibilidades
Rosca
Entrada de carga 8
conectada a la red
Signicado
-
El dispositivo se encuentra en modo de fun-
cionamiento [Transporte] [Capítulo 6.2.]
No
El dispositivo se encuentra en modo de
funcionamiento [O] [Capítulo 6.2.]
Sí
• La tensión de red no llega al dispositivo.
Posibles causas: Fallo de alimentación,
cable de carga defectuoso, se ha disparado
el fusible de la entrada de carga [11], véase
el [Capítulo 6.2.]
• Indicador LED posiblemente defectuoso
-
• Memoria de energía totalmente
descargada
• durante el uso en modo de funcionamiento
[Descargar] ha ocurrido una advertencia o
un error, véase el Capítulo 6.3.
• Indicador LED posiblemente defectuoso
• Los LED muestran una animación intermitente en blanco: la electrónica de control interna se pone
en marcha con funciones de autodiagnóstico.
• Uno o varios LEDs están iluminados o parpadean en amarillo: [Alarma], véase [Capítulo 6.3.1.]
• Uno o varios LEDs están iluminados o parpadean en rojo: [Error], véase [Capítulo 6.3.2.]
• En los estados de funcionamiento [Cargar] y [Descargar] [Capítulo 6.2.] se muestra el estado de
carga actual del Instagrid ONE mediante el número de LEDs que están iluminados en verde de
forma permanente.
• Cada segmento de LED corresponde a una carga de 12,5 %
