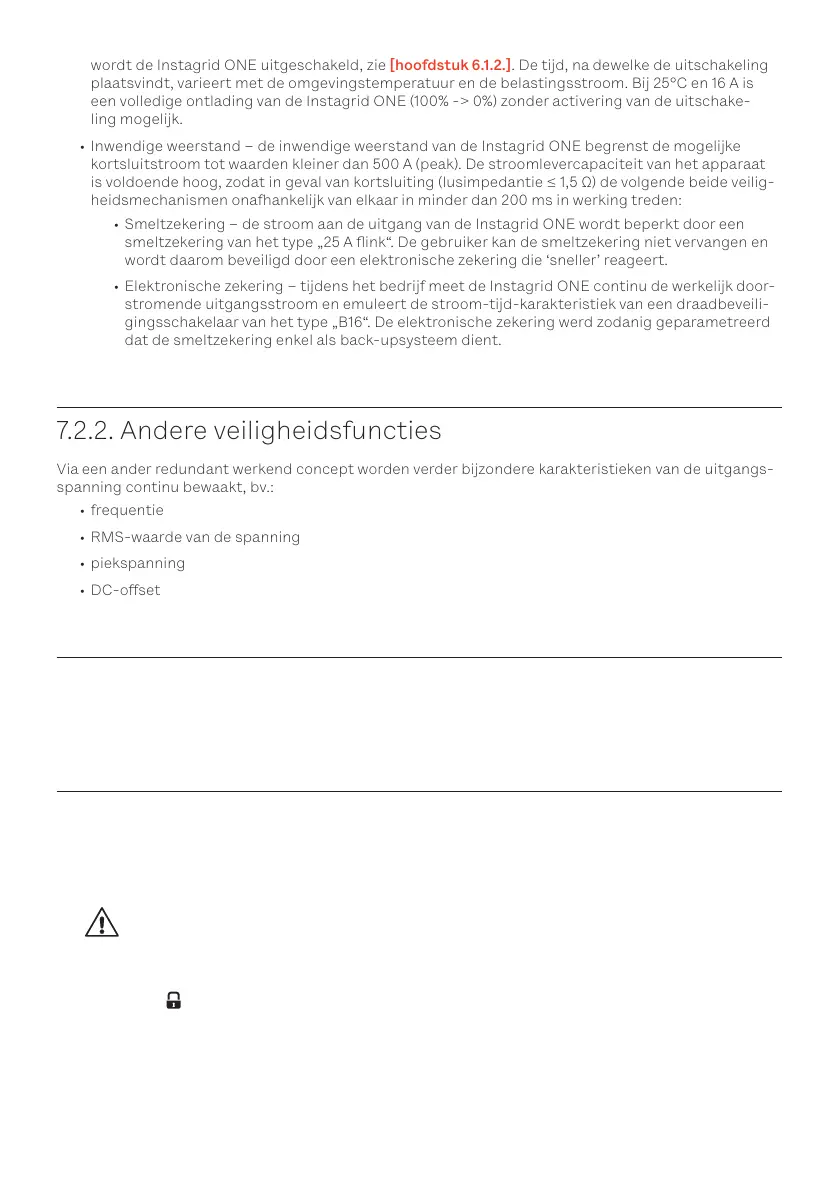

wordt de Instagrid ONE uitgeschakeld, zie [hoofdstuk 6.1.2.]. De tijd, na dewelke de uitschakeling
plaatsvindt, varieert met de omgevingstemperatuur en de belastingsstroom. Bij 25°C en 16 A is
een volledige ontlading van de Instagrid ONE (100% -> 0%) zonder activering van de uitschake-
ling mogelijk.
• Inwendige weerstand – de inwendige weerstand van de Instagrid ONE begrenst de mogelijke
kortsluitstroom tot waarden kleiner dan 500 A (peak). De stroomlevercapaciteit van het apparaat
is voldoende hoog, zodat in geval van kortsluiting (lusimpedantie ≤ 1,5 Ω) de volgende beide veilig-
heidsmechanismen onafhankelijk van elkaar in minder dan 200 ms in werking treden:
• Smeltzekering – de stroom aan de uitgang van de Instagrid ONE wordt beperkt door een
smeltzekering van het type „25 A ink“. De gebruiker kan de smeltzekering niet vervangen en
wordt daarom beveiligd door een elektronische zekering die ‘sneller’ reageert.
• Elektronische zekering – tijdens het bedrijf meet de Instagrid ONE continu de werkelijk door-
stromende uitgangsstroom en emuleert de stroom-tijd-karakteristiek van een draadbeveili-
gingsschakelaar van het type „B16“. De elektronische zekering werd zodanig geparametreerd
dat de smeltzekering enkel als back-upsysteem dient.
7.2.2. Andere veiligheidsfuncties
Via een ander redundant werkend concept worden verder bijzondere karakteristieken van de uitgangs-
spanning continu bewaakt, bv.:
• frequentie
• RMS-waarde van de spanning
• piekspanning
• DC-oset
7.3. Veiligheidsmaatregelen aan de ingang
De laadingang [8] is tegen overbelasting beveiligd door een smeltzekering die de gebruiker indien nodig
kan vervangen, zie [hoofdstuk 8.1.].
8. Service en onderhoud
Bij normaal gebruik werkt de Instagrid ONE onderhouds- en servicevrij. Met uitzondering van de smelt-
zekering van de laadingang [11] en het frame [7] hoeft de gebruiker geen componenten of onderdelen
van de Instagrid ONE te vervangen c.q. onderhouden.
Opgelet!
Bij beschadiging van de Instagrid ONE, die geen betrekking heeft op het frame [7], moet geauto-
riseerd vakpersoneel de reparatie uitvoeren. Open de Instagrid ONE niet. Zet de Instagrid ONE in
geen geval in bedrijf. Activeer de [Transport]-modus [hoofdstuk 6.2.] door de draaischakelaar [3]
in de stand te bewegen en verwijder aangesloten kabels en verbruikers. Neem contact op met
Instagrid, zie [hoofdstuk12.].
