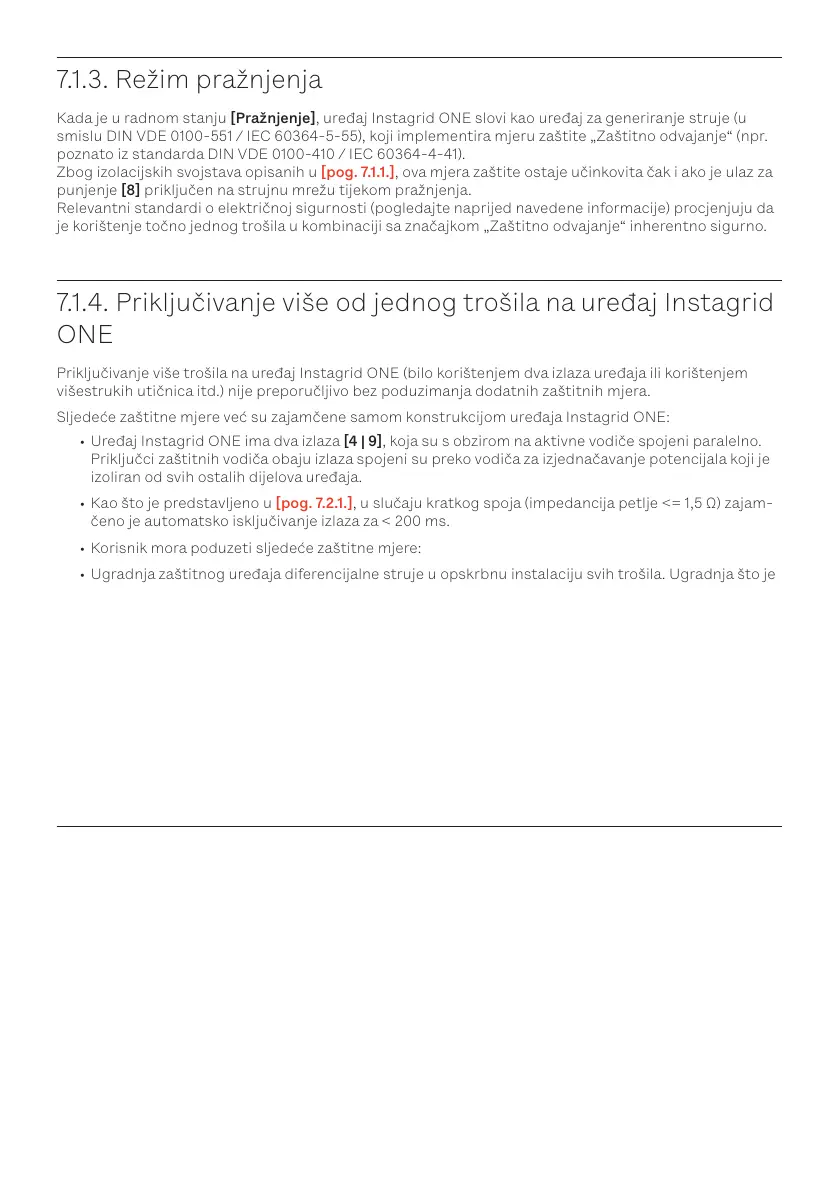

7.1.3. Režim pražnjenja
Kada je u radnom stanju [Pražnjenje], uređaj Instagrid ONE slovi kao uređaj za generiranje struje (u
smislu DIN VDE 0100-551 / IEC 60364-5-55), koji implementira mjeru zaštite „Zaštitno odvajanje“ (npr.
poznato iz standarda DIN VDE 0100-410 / IEC 60364-4-41).
Zbog izolacijskih svojstava opisanih u [pog. 7.1.1.], ova mjera zaštite ostaje učinkovita čak i ako je ulaz za
punjenje [8] priključen na strujnu mrežu tijekom pražnjenja.
Relevantni standardi o električnoj sigurnosti (pogledajte naprijed navedene informacije) procjenjuju da
je korištenje točno jednog trošila u kombinaciji sa značajkom „Zaštitno odvajanje“ inherentno sigurno.
7.1.4. Priključivanje više od jednog trošila na uređaj Instagrid
ONE
Priključivanje više trošila na uređaj Instagrid ONE (bilo korištenjem dva izlaza uređaja ili korištenjem
višestrukih utičnica itd.) nije preporučljivo bez poduzimanja dodatnih zaštitnih mjera.
Sljedeće zaštitne mjere već su zajamčene samom konstrukcijom uređaja Instagrid ONE:
• Uređaj Instagrid ONE ima dva izlaza [4 | 9], koja su s obzirom na aktivne vodiče spojeni paralelno.
Priključci zaštitnih vodiča obaju izlaza spojeni su preko vodiča za izjednačavanje potencijala koji je
izoliran od svih ostalih dijelova uređaja.
• Kao što je predstavljeno u [pog. 7.2.1.], u slučaju kratkog spoja (impedancija petlje <= 1,5Ω) zajam-
čeno je automatsko isključivanje izlaza za <200ms.
• Korisnik mora poduzeti sljedeće zaštitne mjere:
• Ugradnja zaštitnog uređaja diferencijalne struje u opskrbnu instalaciju svih trošila. Ugradnja što je
bliže moguće uređaju Instagrid ONE omogućuje aktiviranje zaštitnog uređaja ako dođe do greške u
izolaciji unutar ožičenja.
• Pregledno položeni kabeli sa što kraćom ukupnom duljinom mreže vodiča. Kako bi se u slučaju
kratkog spoja zajamčilo brzo aktiviranje (<200ms) elektroničkog osigurača izlaza [pog. 7.2.], otpor
kabela između uređaja Instagrid ONE i trošila ne smije biti veći od 1,5 Ω. Kabel poprečnog presjeka
1,5mm² dostiže ovaj otpor pri duljini od oko 60m (uključujući odlazne i povratne vodiče, bez prije-
laznih otpora na utičnim spojevima).
• Redovite elektrotehničke kontrole korištenih trošila. Ako se neki električni uređaj koristi mahom
u kombinaciji sa zaštitnim odvajanjem (ili u IT mreži), vjerojatnost otkrivanja grešaka izolacije se
smanjuje. Stoga je važno da kvalicirani električar redovito provjerava korištena trošila.
7.2. Zaštitne mjere na izlazu
7.2.1. Preopterećenje
Izlaz uređaja Instagrid ONE zaštićen je od preopterećenja pomoću više međusobno neovisno preklapa-
jućih mehanizama:
• Energetski kapacitet – zbog ograničenog energetskog kapaciteta ugrađene akumulatorske jedini-
ce stalna potrošnja električne energije nije moguća. Nazivna struja od 16A može se trošiti najviše
35minuta, dok je za 20A moguć rad u trajanju od 27,5 minuta.
• Toplinski uvjetovano isključivanje – interna temperatura uređaja Instagrid ONE se kontinuirano
nadzire tijekom rada. U slučaju prekoračenja ksno namještenih graničnih vrijednosti Instagrid
ONE se isključuje, pogledajte [pog. 6.1.2.]. Vremenska zadrška isključivanja ovisi o temperaturi
okruženja i struji opterećenja. Na temperaturi 25°C i pri 16A moguće je potpuno pražnjenje uređaja
Instagrid ONE (100% -> 0%) bez aktiviranja funkcije isključivanja.
