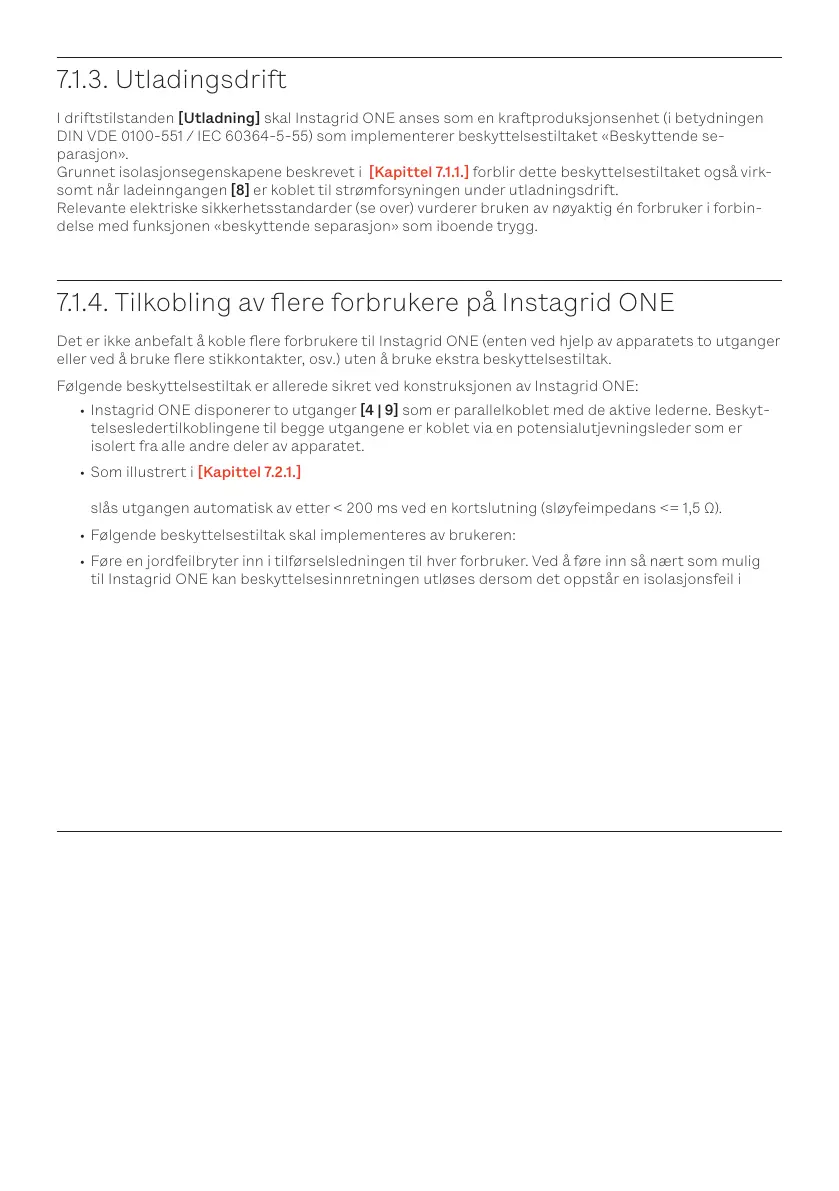

7.1.3. Utladingsdrift
I driftstilstanden [Utladning] skal Instagrid ONE anses som en kraftproduksjonsenhet (i betydningen
DIN VDE 0100-551 / IEC 60364-5-55) som implementerer beskyttelsestiltaket «Beskyttende se-
parasjon».
Grunnet isolasjonsegenskapene beskrevet i [Kapittel 7.1.1.] forblir dette beskyttelsestiltaket også virk-
somt når ladeinngangen [8] er koblet til strømforsyningen under utladningsdrift.
Relevante elektriske sikkerhetsstandarder (se over) vurderer bruken av nøyaktig én forbruker i forbin-
delse med funksjonen «beskyttende separasjon» som iboende trygg.
7.1.4. Tilkobling av ere forbrukere på Instagrid ONE
Det er ikke anbefalt å koble ere forbrukere til Instagrid ONE (enten ved hjelp av apparatets to utganger
eller ved å bruke ere stikkontakter, osv.) uten å bruke ekstra beskyttelsestiltak.
Følgende beskyttelsestiltak er allerede sikret ved konstruksjonen av Instagrid ONE:
• Instagrid ONE disponerer to utganger [4 | 9] som er parallelkoblet med de aktive lederne. Beskyt-
telsesledertilkoblingene til begge utgangene er koblet via en potensialutjevningsleder som er
isolert fra alle andre deler av apparatet.
• Som illustrert i [Kapittel 7.2.1.]
slås utgangen automatisk av etter < 200 ms ved en kortslutning (sløyfeimpedans <= 1,5 Ω).
• Følgende beskyttelsestiltak skal implementeres av brukeren:
• Føre en jordfeilbryter inn i tilførselsledningen til hver forbruker. Ved å føre inn så nært som mulig
til Instagrid ONE kan beskyttelsesinnretningen utløses dersom det oppstår en isolasjonsfeil i
kablingen.
• Oversiktlig kabling med kortest mulig totallengde på ledningsnettet. For en hurtig utløsning (<
200 ms) av den elektroniske sikringen til utgangen [Kapittel 7.2.] bør ledningsmotstanden mellom
Instagrid ONE og forbrukeren ikke overstige en verdi på 1,5 Ω i tilfelle en kortslutning. En kabel med
et tverrsnitt på 1,5 mm² når denne motstanden over en lengde på ca. 60 meter (inkludert frem- og
returledere, unntatt overgangsmotstander på kontaktforbindelser).
• Regelmessig elektrisk inspeksjon av forbrukerne. Hvis et elektrisk apparat primært brukes i forbin-
delse med beskyttelsesisolasjon (eller i IT-nettverket), reduseres sannsynligheten for å oppdage
isolasjonsfeil. Derfor er det viktig at forbrukerne som brukes kontrolleres regelmessig av en kvali-
sert elektriker.
7.2. Beskyttelsestiltak ved utgang
7.2.1. Overlast
Utgangen til Instagrid ONE er beskyttet mot overlast av ere uavhengige overlappende mekanismer:
• Energiinnhold – grunnet begrensede energiinnholdet i den integrerte lagringen, er permanent
strømforbruk ikke mulig. Den nominelle strømmen på 16 A kan disponeres i maksimalt 35 minutter,
ved 20 A er det fortsatt 27,5 minutter.
• Termisk betinget avstengning – den interne temperaturen til Instagrid ONE overvåkes kontinuerlig
under drift. Overskridelse av faste grenseverdier fører til utkobling av Instagrid ONE, se [Kapittel
6.1.2.]. Tiden avstengningen utløses etter, varierer med omgivelsestemperatur og laststrøm. Ved 25
°C og 16 A er det mulig med en fullstendig utladning av Instagrid ONE (100 % -> 0 %) uten å utløse
avstengningen.
