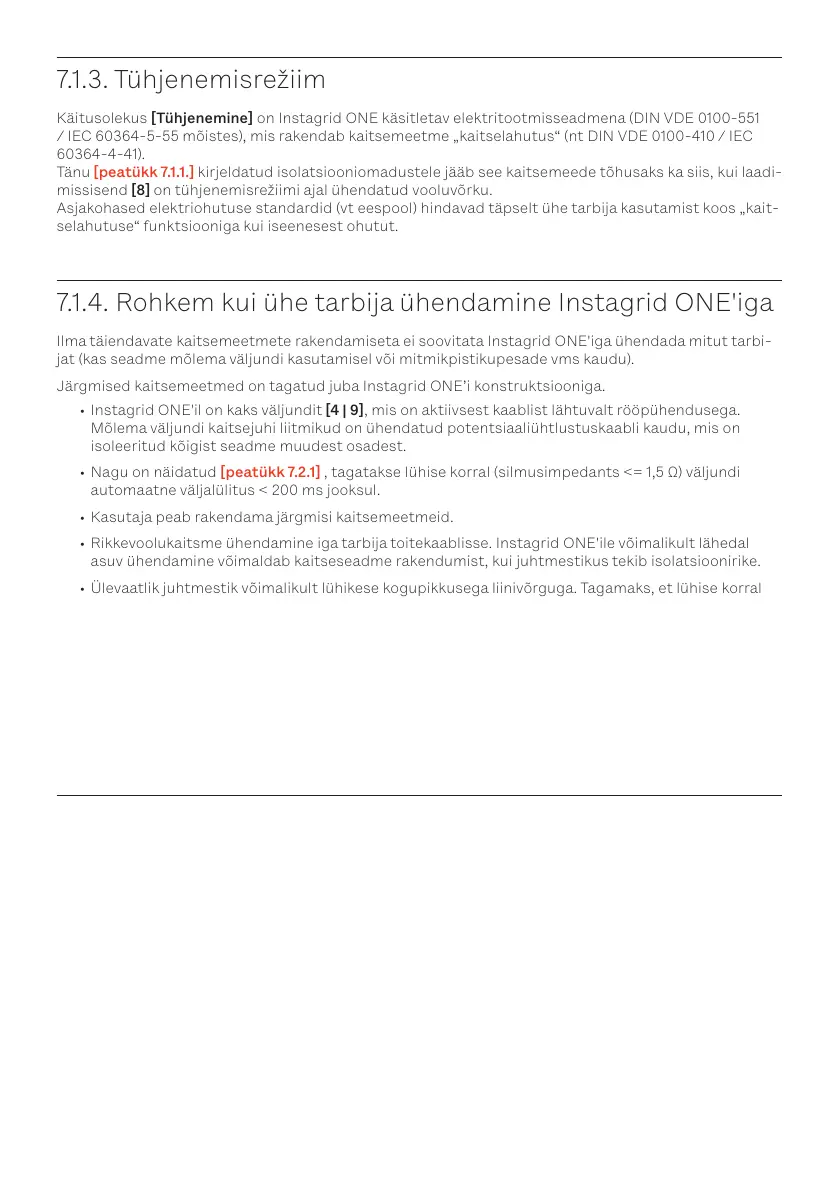

7.1.3. Tühjenemisrežiim
Käitusolekus [Tühjenemine] on Instagrid ONE käsitletav elektritootmisseadmena (DIN VDE 0100-551
/ IEC 60364-5-55 mõistes), mis rakendab kaitsemeetme „kaitselahutus“ (nt DIN VDE 0100-410 / IEC
60364-4-41).
Tänu [peatükk 7.1.1.] kirjeldatud isolatsiooniomadustele jääb see kaitsemeede tõhusaks ka siis, kui laadi-
missisend [8] on tühjenemisrežiimi ajal ühendatud vooluvõrku.
Asjakohased elektriohutuse standardid (vt eespool) hindavad täpselt ühe tarbija kasutamist koos „kait-
selahutuse“ funktsiooniga kui iseenesest ohutut.
7.1.4. Rohkem kui ühe tarbija ühendamine Instagrid ONE'iga
Ilma täiendavate kaitsemeetmete rakendamiseta ei soovitata Instagrid ONE'iga ühendada mitut tarbi-
jat (kas seadme mõlema väljundi kasutamisel või mitmikpistikupesade vms kaudu).
Järgmised kaitsemeetmed on tagatud juba Instagrid ONE’i konstruktsiooniga.
• Instagrid ONE'il on kaks väljundit [4 | 9], mis on aktiivsest kaablist lähtuvalt rööpühendusega.
Mõlema väljundi kaitsejuhi liitmikud on ühendatud potentsiaaliühtlustuskaabli kaudu, mis on
isoleeritud kõigist seadme muudest osadest.
• Nagu on näidatud [peatükk 7.2.1] , tagatakse lühise korral (silmusimpedants <= 1,5 Ω) väljundi
automaatne väljalülitus < 200 ms jooksul.
• Kasutaja peab rakendama järgmisi kaitsemeetmeid.
• Rikkevoolukaitsme ühendamine iga tarbija toitekaablisse. Instagrid ONE'ile võimalikult lähedal
asuv ühendamine võimaldab kaitseseadme rakendumist, kui juhtmestikus tekib isolatsioonirike.
• Ülevaatlik juhtmestik võimalikult lühikese kogupikkusega liinivõrguga. Tagamaks, et lühise korral
rakendub väljundi elektrooniline kaitselüliti kiiresti (< 200 ms) [peatükk 7.2.], ei tohiks Instagrid
ONE'i ja tarbija vaheline kaablitakistus ületada väärtust 1,5 Ω. Kaabel ristlõikega 1,5 mm² saavutab
selle takistuse umbes 60 meetri pikkuse korral (koos kahepoolsete kaablitega, välja arvatud ülemi-
nekutakistused pistikühenduste juures).
• Kasutatavate tarbijate regulaarne elektrotehniline kontrollimine. Kui elektriseadet kasutatakse
valdavalt koos kaitselahutusseadmega (või IT-võrgus), väheneb isolatsioonivigade tuvastamise
tõenäosus. Seetõttu on kasutatavate tarbijate regulaarne kontrollimine elektrialaisiku poolt möö-
dapääsmatu.
7.2. Kaitsemeetmed väljundil
7.2.1. Ülekoormus
Instagrid ONE'i väljundit kaitsevad ülekoormuse eest mitu üksteisest sõltumatult kattuvat mehhanismi.
• Energiamahtuvus – integreeritud salvesti piiratud energiamahtuvuse tõttu ei ole pidev energiatar-
bimine võimalik. Nimivoolu 16 A saab maksimaalselt kasutada 35 minutit, 20 A juures on see veel
27,5 minutit.
• Termilisel põhjusel väljalülitamine – Instagrid ONE'i sisetemperatuuri jälgitakse käituse ajal pide-
valt. Fikseeritud piirväärtuste ületamine toob kaasa Instagrid ONE'i väljalülitamise, vt [peatükk
6.1.2]. Aeg, mille möödumisel rakendub väljalülitumine, sõltub ümbritseva keskkonna temperatuu-
rist ja koormusvoolust. 25 °C ja 16 A juures on võimalik Instagrid ONE'i täielik tühjenemine (100% ->
0%) ilma väljalülitamist rakendamata.
