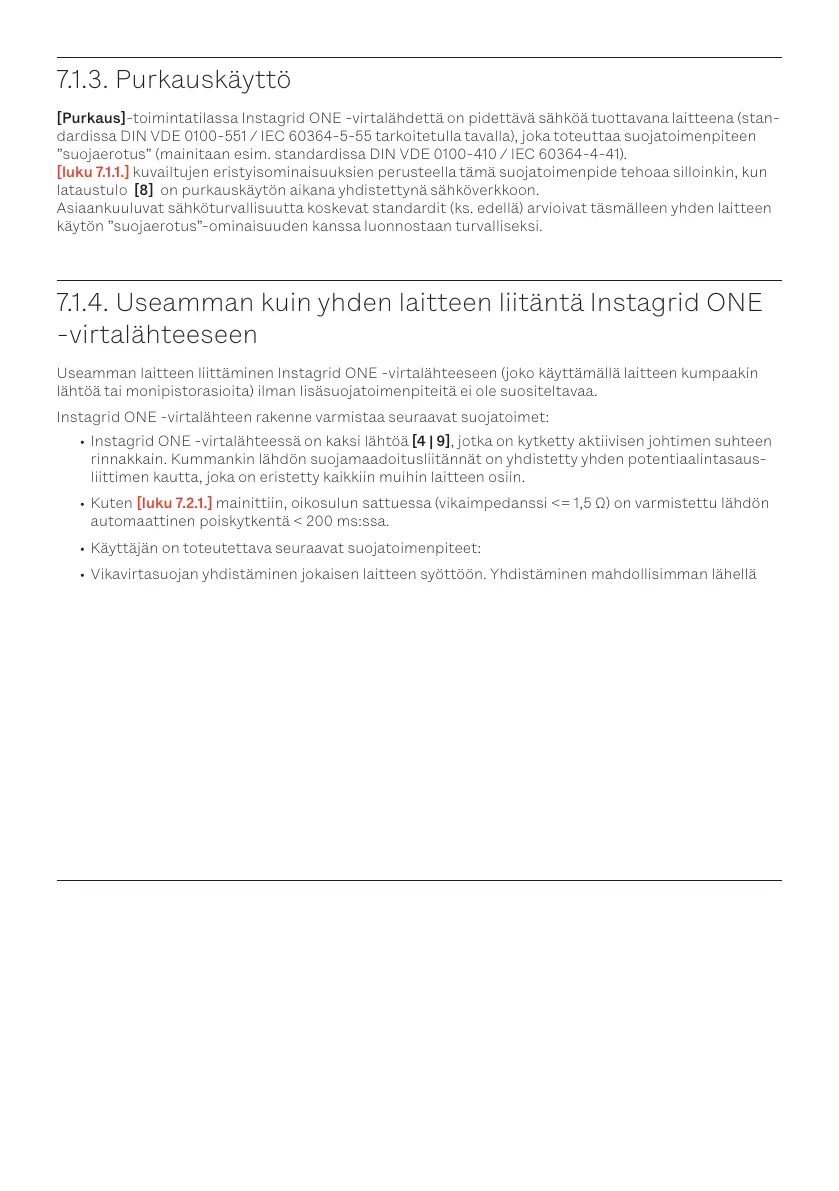

7.1.3. Purkauskäyttö
[Purkaus]-toimintatilassa Instagrid ONE -virtalähdettä on pidettävä sähköä tuottavana laitteena (stan-
dardissa DIN VDE 0100-551 / IEC 60364-5-55 tarkoitetulla tavalla), joka toteuttaa suojatoimenpiteen
”suojaerotus” (mainitaan esim. standardissa DIN VDE 0100-410 / IEC 60364-4-41).
[luku 7.1.1.] kuvailtujen eristyisominaisuuksien perusteella tämä suojatoimenpide tehoaa silloinkin, kun
lataustulo [8] on purkauskäytön aikana yhdistettynä sähköverkkoon.
Asiaankuuluvat sähköturvallisuutta koskevat standardit (ks. edellä) arvioivat täsmälleen yhden laitteen
käytön ”suojaerotus”-ominaisuuden kanssa luonnostaan turvalliseksi.
7.1.4. Useamman kuin yhden laitteen liitäntä Instagrid ONE
-virtalähteeseen
Useamman laitteen liittäminen Instagrid ONE -virtalähteeseen (joko käyttämällä laitteen kumpaakin
lähtöä tai monipistorasioita) ilman lisäsuojatoimenpiteitä ei ole suositeltavaa.
Instagrid ONE -virtalähteen rakenne varmistaa seuraavat suojatoimet:
• Instagrid ONE -virtalähteessä on kaksi lähtöä [4 | 9], jotka on kytketty aktiivisen johtimen suhteen
rinnakkain. Kummankin lähdön suojamaadoitusliitännät on yhdistetty yhden potentiaalintasaus-
liittimen kautta, joka on eristetty kaikkiin muihin laitteen osiin.
• Kuten [luku 7.2.1.] mainittiin, oikosulun sattuessa (vikaimpedanssi <= 1,5 Ω) on varmistettu lähdön
automaattinen poiskytkentä < 200 ms:ssa.
• Käyttäjän on toteutettava seuraavat suojatoimenpiteet:
• Vikavirtasuojan yhdistäminen jokaisen laitteen syöttöön. Yhdistäminen mahdollisimman lähellä
Instagrid ONE -virtalähdettä mahdollistaa vikavirtasuojan laukeamisen, kun kaapelointiin tulee
eristysvika.
• Selkeä kaapelointi mahdollisimman lyhyellä johtoverkon kokonaispituudella. Jotta lähdön elektro-
nisen sulakkeen [luku 7.2.] ripeä laukeaminen (< 200 ms) oikosulun tapauksessa varmistettaisiin,
johtovastuksen Instagrid ONE -virtalähteen ja toisen laitteen välillä ei tulisi ylittää arvoa 1,5 Ω.
Johto, jonka poikkipinta on 1,5 mm², saavuttaa tämän vastuksen n. 60 metrin pituudessa (mukaan
lukien tulo- ja paluujohtimet, lukuun
ottamatta pistokeliittimien ylimenovastusta).
• Käytettyjen laitteiden säännöllinen sähkötekninen tarkastus. Kun sähkölaitetta käytetään pää-
asiassa yhdessä suojaerotuksen kanssa (tai IT-verkossa), eristysvian löytymisen todennäköisyys
laskee. Siksi sähköalan ammattilaisen suorittama käytettyjen laitteiden säännöllinen tarkastami-
nen on välttämätöntä.
7.2. Suojatoimenpiteet lähdössä
7.2.1. Ylikuormitus
Instagrid ONE -virtalähteen lähtö on suojattu ylikuormitusta vastaan useammilla, toisistaan riippumat-
tomilla päällekkäisillä mekanismeilla:
• Energiasisältö – sisäänrakennetun varaajan rajoitetun energiasisällön vuoksi jatkuva virrankulutus
ei ole mahdollista. 16 A:n nimellisvirta voidaan ottaa enintään 35 minuutiksi, 20 A:ssa aika on 27,5
minuuttia.
• Lämpörajoitettu irtikytkeminen – Instagrid ONE -virtalähteen sisäistä lämpötilaa valvotaan jatku-
vasti käytön aikana. Kiinteästi asetettujen raja-arvojen ylittyminen johtaa Instagrid ONE -virtaläh-
