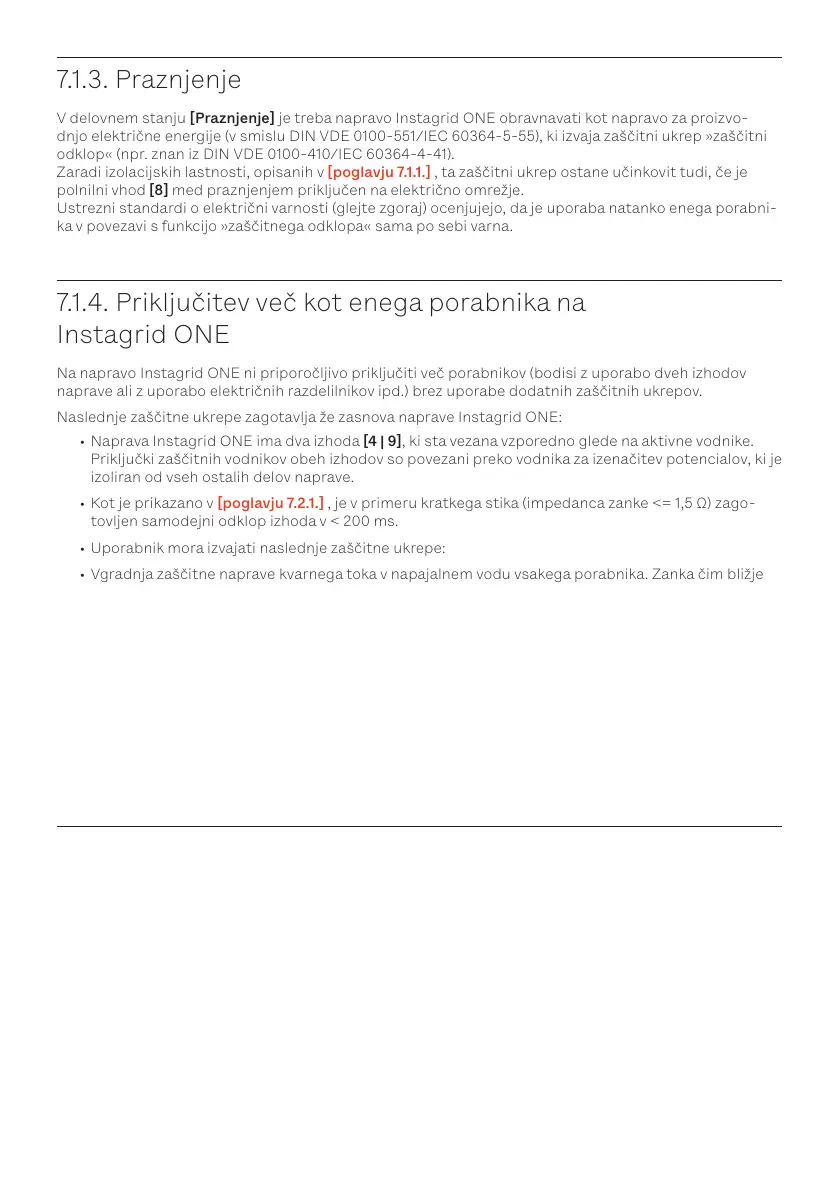

7.1.3. Praznjenje
V delovnem stanju [Praznjenje] je treba napravo Instagrid ONE obravnavati kot napravo za proizvo-
dnjo električne energije (v smislu DIN VDE 0100-551/IEC 60364-5-55), ki izvaja zaščitni ukrep »zaščitni
odklop« (npr. znan iz DIN VDE 0100-410/IEC 60364-4-41).
Zaradi izolacijskih lastnosti, opisanih v [poglavju 7.1.1.] , ta zaščitni ukrep ostane učinkovit tudi, če je
polnilni vhod [8] med praznjenjem priključen na električno omrežje.
Ustrezni standardi o električni varnosti (glejte zgoraj) ocenjujejo, da je uporaba natanko enega porabni-
ka v povezavi s funkcijo »zaščitnega odklopa« sama po sebi varna.
7.1.4. Priključitev več kot enega porabnika na
Instagrid ONE
Na napravo Instagrid ONE ni priporočljivo priključiti več porabnikov (bodisi z uporabo dveh izhodov
naprave ali z uporabo električnih razdelilnikov ipd.) brez uporabe dodatnih zaščitnih ukrepov.
Naslednje zaščitne ukrepe zagotavlja že zasnova naprave Instagrid ONE:
• Naprava Instagrid ONE ima dva izhoda [4 | 9], ki sta vezana vzporedno glede na aktivne vodnike.
Priključki zaščitnih vodnikov obeh izhodov so povezani preko vodnika za izenačitev potencialov, ki je
izoliran od vseh ostalih delov naprave.
• Kot je prikazano v [poglavju 7.2.1.] , je v primeru kratkega stika (impedanca zanke <= 1,5 Ω) zago-
tovljen samodejni odklop izhoda v < 200 ms.
• Uporabnik mora izvajati naslednje zaščitne ukrepe:
• Vgradnja zaščitne naprave kvarnega toka v napajalnem vodu vsakega porabnika. Zanka čim bližje
napravi Instagrid ONE omogoča, da se zaščitna naprava sproži, če pride do napake v izolaciji polo-
ženih kablov.
• Pregledna položitev kablov z najkrajšo možno skupno dolžino omrežja vodnikov. Za zagotovitev hi-
tre sprožitve (< 200 ms) elektronske varovalke izhoda v primeru kratkega stika [poglavje 7.2.], upor
vodnikov med napravo Instagrid ONE in porabnikom ne sme presegati vrednosti 1,5 Ω. Vodnik s
prečnim prerezom 1,5 mm² doseže ta upora pri dolžini približno 60 metrov (vključno z vodniki naprej
in nazaj, brez prehodnih uporov na vtičnih povezavah).
• Redni elektrotehnični pregled uporabljenih porabnikov. Če se električna naprava uporablja prete-
žno v povezavi z zaščitnim odklopom (ali v IT-omrežju), se verjetnost odkrivanja napak na izolaciji
zmanjša. Zato je nujno, da uporabljene porabnike redno pregleduje usposobljen električar.
7.2. Zaščitni ukrepi na izhodu
7.2.1. Preobremenitev
Izhod naprave Instagrid ONE je zaščiten pred preobremenitvijo z več neodvisno prekrivajočimi se
mehanizmi:
• energijska vsebnost – zaradi omejene energijske vsebnosti vgrajenega hranilnika neprekinjena
poraba električnega toka ni mogoča. Nazivni tok 16 A je mogoče odvzemati največ 35 minut, pri 20
A pa le še 27,5 minut.
• toplotni izklop – notranja temperatura naprave Instagrid ONE se med delovanjem nenehno sprem-
lja. Preseganje ksno nastavljenih mejnih vrednosti vodi do odklopa naprave Instagrid ONE, glejte
[poglavje 6.1.2.]. Čas, po katerem se sproži odklop, je odvisen od temperature okolja in obremeni-
tvenega toka. Pri 25 °C in 16 A je možna popolna izpraznitev naprave Instagrid ONE (100 % -> 0 %)
brez sprožitve odklopa.
