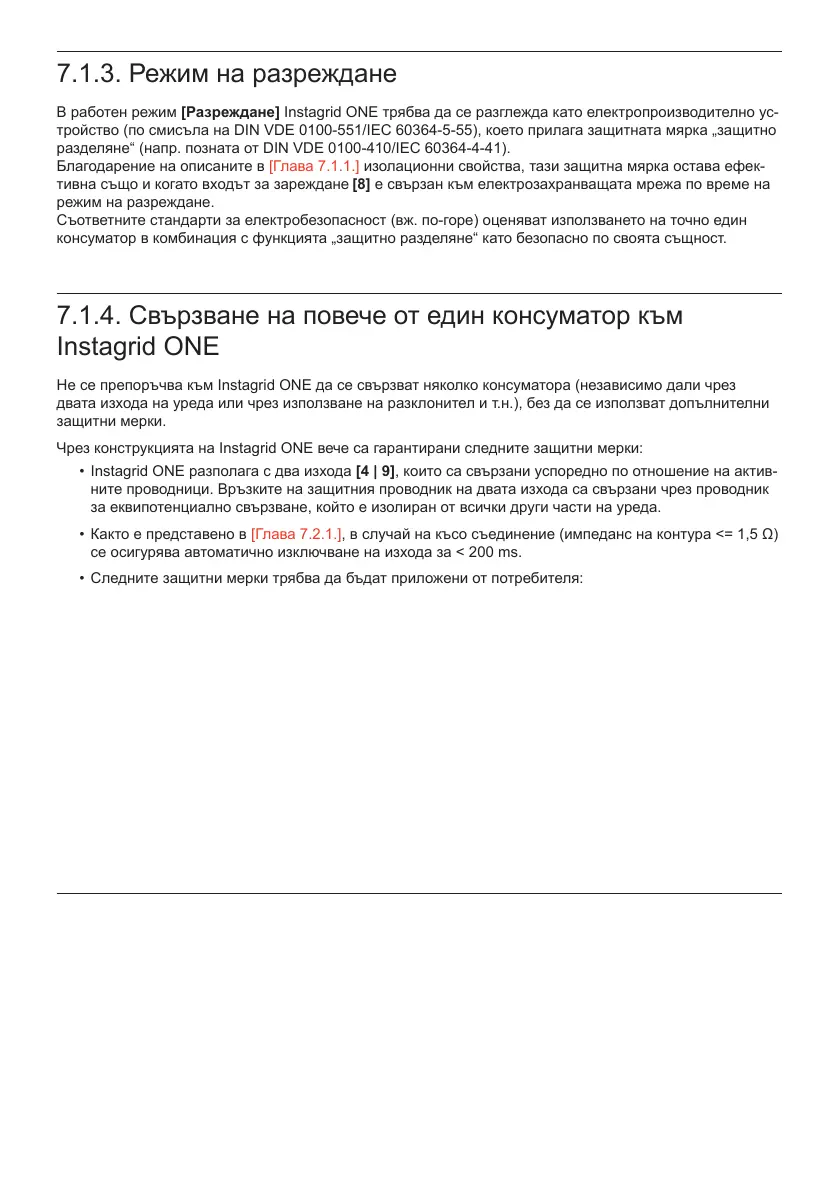

7.1.3. Режим на разреждане
В работен режим [Разреждане] Instagrid ONE трябва да се разглежда като електропроизводително ус-
тройство (по смисъла на DIN VDE 0100-551/IEC 60364-5-55), което прилага защитната мярка „защитно
разделяне“ (напр. позната от DIN VDE 0100-410/IEC 60364-4-41).
Благодарение на описаните в [Глава 7.1.1.] изолационни свойства, тази защитна мярка остава ефек-
тивна също и когато входът за зареждане [8] е свързан към електрозахранващата мрежа по време на
режим на разреждане.
Съответните стандарти за електробезопасност (вж. по-горе) оценяват използването на точно един
консуматор в комбинация с функцията „защитно разделяне“ като безопасно по своята същност.
7.1.4. Свързване на повече от един консуматор към
Instagrid ONE
Не се препоръчва към Instagrid ONE да се свързват няколко консуматора (независимо дали чрез
двата изхода на уреда или чрез използване на разклонител и т.н.), без да се използват допълнителни
защитни мерки.
Чрез конструкцията на Instagrid ONE вече са гарантирани следните защитни мерки:
• Instagrid ONE разполага с два изхода [4 | 9], които са свързани успоредно по отношение на актив-
ните проводници. Връзките на защитния проводник на двата изхода са свързани чрез проводник
за еквипотенциално свързване, който е изолиран от всички други части на уреда.
• Както е представено в [Глава 7.2.1.], в случай на късо съединение (импеданс на контура <= 1,5 Ω)
се осигурява автоматично изключване на изхода за < 200 ms.
• Следните защитни мерки трябва да бъдат приложени от потребителя:
• Монтаж на дефектнотокова защита в захранващата линия на всеки консуматор. Свързване въз-
можно най-близо до Instagrid ONE позволява защитното устройство да се задейства, ако възникне
повреда в изолацията на кабела.
• Лесно за ориентиране окабеляване с възможно най-къса обща дължина на кабелната мрежа. За
да се гарантира, че електронният предпазител на изхода се задейства бързо (< 200 ms) в случай
на късо съединение [Глава 7.2.], съпротивлението на линията между Instagrid ONE и консуматора
не трябва да надвишава стойност от 1,5 Ω. Кабел със сечение 1,5 mm² постига това съпротивле-
ние при дължина приблизително 60 метра (включително захранващия и обратния проводник без
преходните съпротивления при щепселните съединения).
• Регулярна електротехническа проверка на използваните консуматори. Ако даден електроуред
се използва предимно в комбинация със защитно разделяне (или в IT-мрежа), вероятността за
откриване на грешки в изолацията намалява. Поради това е важно използваните консуматори да
се проверяват редовно от квалифициран електротехник.
7.2. Защитни мерки на изход
7.2.1. Свръхтовар
Изходът на Instagrid ONE е защитен от претоварване чрез няколко независимо припокриващи се
механизма:
• Енергоресурс – поради ограничения енергоресурс на интегрирания модул за съхранение не е
възможно непрекъснато потребление на енергия. Номиналният ток от 16 A може да се използва в
продължение на максимум 35 минути, а при 20 A – 27,5 минути.
• Термично обусловено изключване – вътрешната температура на Instagrid ONE се следи непре-
къснато по време на работа. Превишаването на фиксираните гранични стойности води до изключ-
