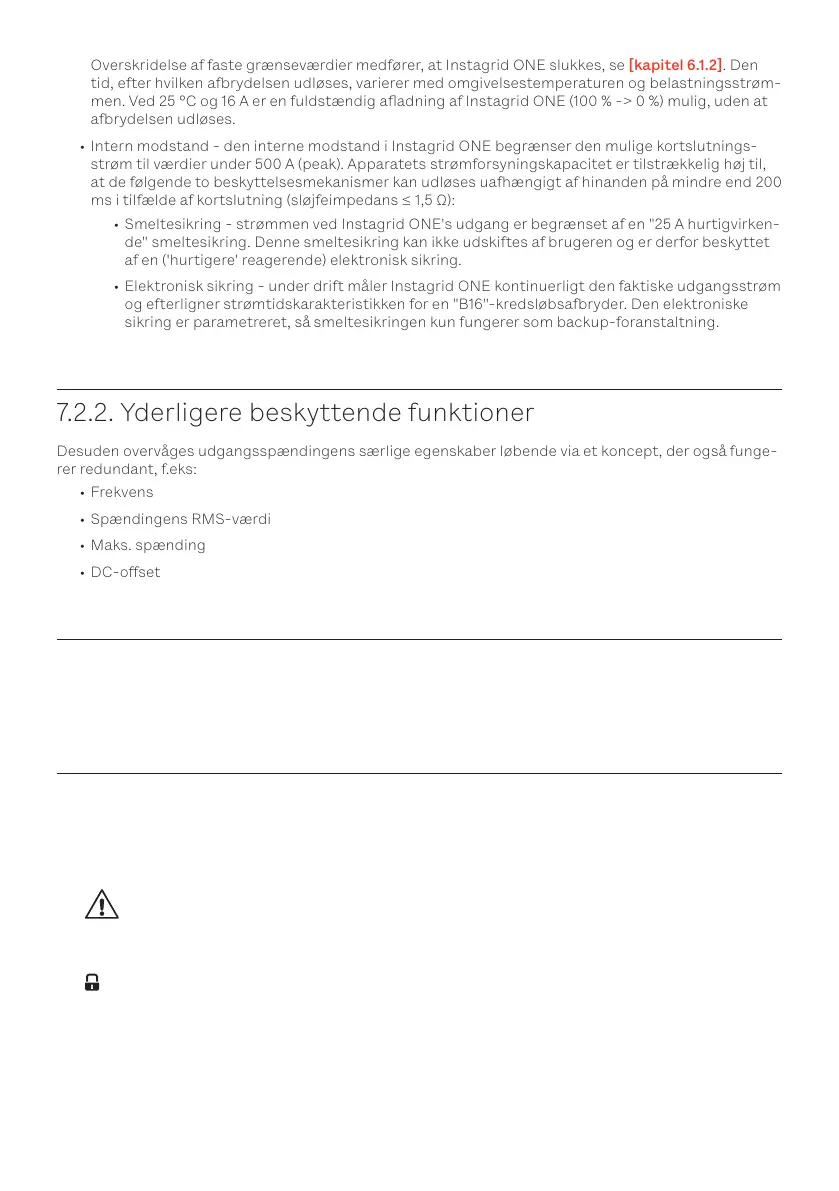

Overskridelse af faste grænseværdier medfører, at Instagrid ONE slukkes, se [kapitel 6.1.2]. Den
tid, efter hvilken afbrydelsen udløses, varierer med omgivelsestemperaturen og belastningsstrøm-
men. Ved 25 °C og 16 A er en fuldstændig aadning af Instagrid ONE (100 % -> 0 %) mulig, uden at
afbrydelsen udløses.
• Intern modstand - den interne modstand i Instagrid ONE begrænser den mulige kortslutnings-
strøm til værdier under 500 A (peak). Apparatets strømforsyningskapacitet er tilstrækkelig høj til,
at de følgende to beskyttelsesmekanismer kan udløses uafhængigt af hinanden på mindre end 200
ms i tilfælde af kortslutning (sløjfeimpedans ≤ 1,5 Ω):
• Smeltesikring - strømmen ved Instagrid ONE's udgang er begrænset af en "25 A hurtigvirken-
de" smeltesikring. Denne smeltesikring kan ikke udskiftes af brugeren og er derfor beskyttet
af en ('hurtigere' reagerende) elektronisk sikring.
• Elektronisk sikring - under drift måler Instagrid ONE kontinuerligt den faktiske udgangsstrøm
og efterligner strømtidskarakteristikken for en "B16"-kredsløbsafbryder. Den elektroniske
sikring er parametreret, så smeltesikringen kun fungerer som backup-foranstaltning.
7.2.2. Yderligere beskyttende funktioner
Desuden overvåges udgangsspændingens særlige egenskaber løbende via et koncept, der også funge-
rer redundant, f.eks:
• Frekvens
• Spændingens RMS-værdi
• Maks. spænding
• DC-oset
7.3. Beskyttelsesforanstaltninger på indgang
Opladningsindgangen [8] er beskyttet mod overbelastning med en smeltesikring, som om nødvendigt
kan udskiftes af brugeren, se [kapitel 8.1].
8. Service og vedligeholdelse
Instagrid ONE er vedligeholdelses- og servicefri under normal drift. Med undtagelse af smeltesikringen
til opladningsindgangen [11] og rammen [7] indeholder Instagrid ONE ingen enheder eller komponenter,
der kan udskiftes eller vedligeholdes af brugeren.
OBS!
Hvis Instagrid ONE er beskadiget på en måde, der ikke påvirker rammen [7], skal den repareres af
autoriseret fagpersonale. Åbn ikke Instagrid ONE. Instagrid ONE må under ingen omstændigheder
tages i drift. Aktivér [Transport]-tilstanden [kapitel 6.2.] ved at ytte drejekontakten [3] i position
, og fjern alle tilsluttede kabler og/eller forbrugere. Kontakt Instagrid, se [kapitel 12.].
