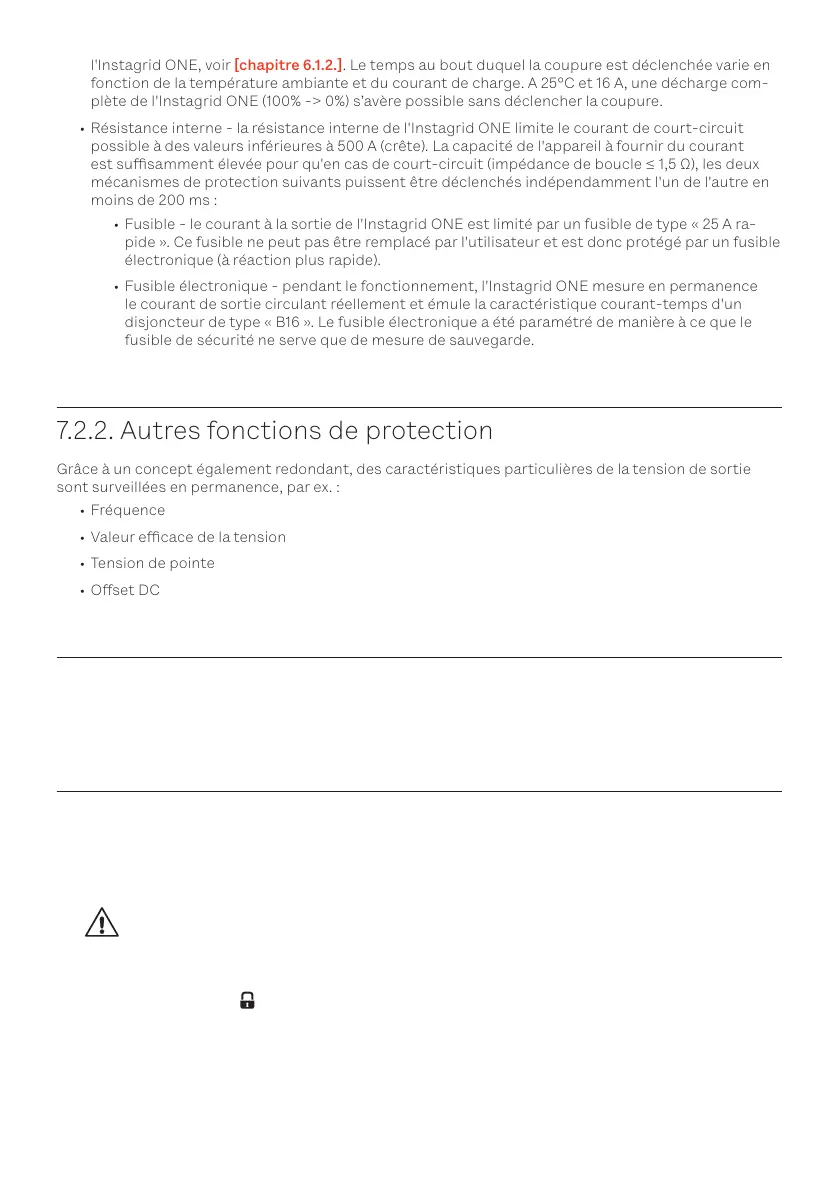

l'Instagrid ONE, voir [chapitre 6.1.2.]. Le temps au bout duquel la coupure est déclenchée varie en
fonction de la température ambiante et du courant de charge. A 25°C et 16 A, une décharge com-
plète de l'Instagrid ONE (100% -> 0%) s’avère possible sans déclencher la coupure.
• Résistance interne - la résistance interne de l'Instagrid ONE limite le courant de court-circuit
possible à des valeurs inférieures à 500 A (crête). La capacité de l'appareil à fournir du courant
est susamment élevée pour qu'en cas de court-circuit (impédance de boucle ≤ 1,5 Ω), les deux
mécanismes de protection suivants puissent être déclenchés indépendamment l'un de l'autre en
moins de 200 ms:
• Fusible - le courant à la sortie de l'Instagrid ONE est limité par un fusible de type «25 A ra-
pide». Ce fusible ne peut pas être remplacé par l'utilisateur et est donc protégé par un fusible
électronique (à réaction plus rapide).
• Fusible électronique - pendant le fonctionnement, l'Instagrid ONE mesure en permanence
le courant de sortie circulant réellement et émule la caractéristique courant-temps d'un
disjoncteur de type «B16». Le fusible électronique a été paramétré de manière à ce que le
fusible de sécurité ne serve que de mesure de sauvegarde.
7.2.2. Autres fonctions de protection
Grâce à un concept également redondant, des caractéristiques particulières de la tension de sortie
sont surveillées en permanence, par ex.:
• Fréquence
• Valeur ecace de la tension
• Tension de pointe
• Oset DC
7.3. Mesures de protection à l’entrée
L’entrée de chargement [8] est protégée contre les surcharges à l’aide d’un fusible pouvant être rem-
placé au besoin par l’utilisateur, voir [chapitre 8.1.].
8. Service et maintenance
En fonctionnement normal, l'Instagrid ONE fonctionne sans entretien ni service. À l'exception du fusible
de l'entrée de charge [11] et du cadre [7], l'Instagrid ONE ne contient aucun module ou composant
remplaçable ou nécessitant une maintenance par l'utilisateur.
Attention!
En présence d’un dommage de l’Instagrid ONE ne concernant pas le cadre [7], coner toute répa-
ration à du personnel spécialisé et autorisé. Ne pas ouvrir l’Instagrid ONE. Ne mettre l’Instagrid
ONE en aucun cas en service. Activer le mode [Transport] [chapitre 6.2.] en tournant l’interrupteur
rotatif [3] en position et en débranchant les câbles et/ou consommateurs raccordés. Contacter
Instagrid, voir [chapitre 12.].
