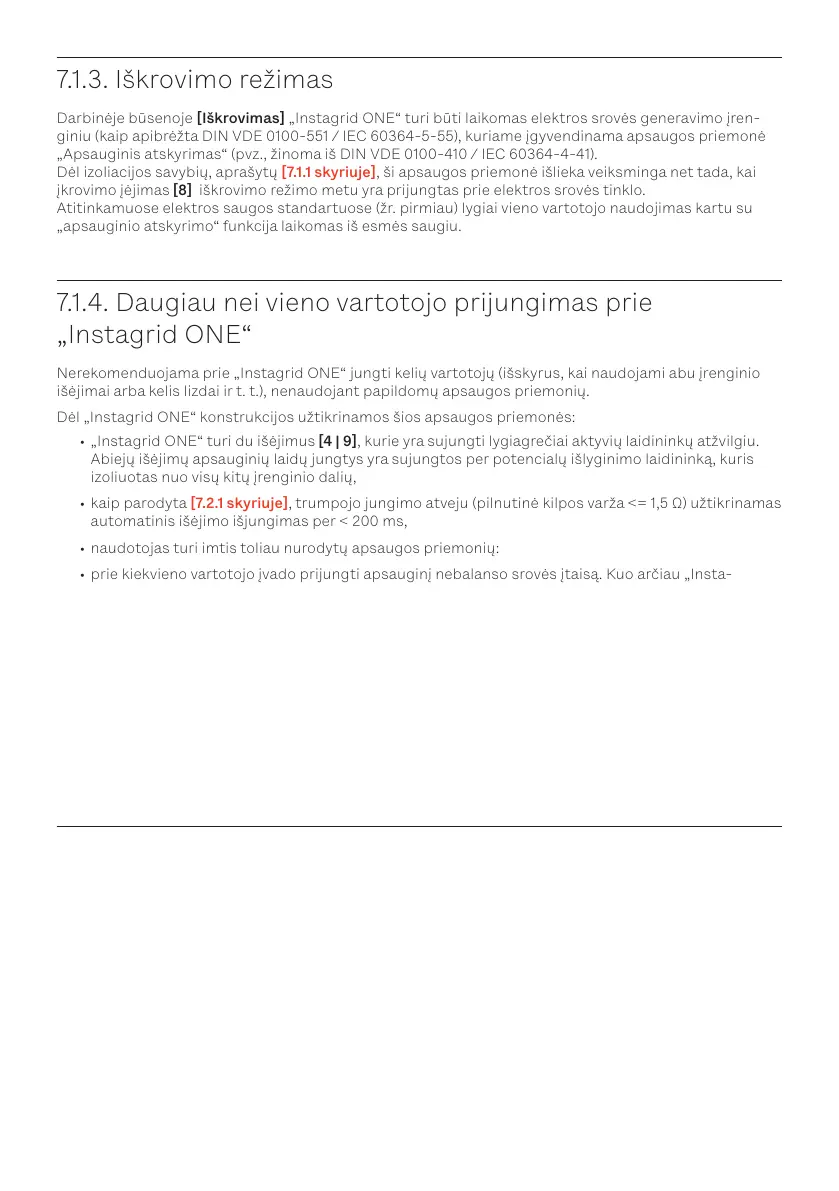

7.1.3. Iškrovimo režimas
Darbinėje būsenoje [Iškrovimas] „Instagrid ONE“ turi būti laikomas elektros srovės generavimo įren-
giniu (kaip apibrėžta DIN VDE 0100-551 / IEC 60364-5-55), kuriame įgyvendinama apsaugos priemonė
„Apsauginis atskyrimas“ (pvz., žinoma iš DIN VDE 0100-410 / IEC 60364-4-41).
Dėl izoliacijos savybių, aprašytų [7.1.1 skyriuje], ši apsaugos priemonė išlieka veiksminga net tada, kai
įkrovimo įėjimas [8] iškrovimo režimo metu yra prijungtas prie elektros srovės tinklo.
Atitinkamuose elektros saugos standartuose (žr. pirmiau) lygiai vieno vartotojo naudojimas kartu su
„apsauginio atskyrimo“ funkcija laikomas iš esmės saugiu.
7.1.4. Daugiau nei vieno vartotojo prijungimas prie
„Instagrid ONE“
Nerekomenduojama prie „Instagrid ONE“ jungti kelių vartotojų (išskyrus, kai naudojami abu įrenginio
išėjimai arba kelis lizdai ir t. t.), nenaudojant papildomų apsaugos priemonių.
Dėl „Instagrid ONE“ konstrukcijos užtikrinamos šios apsaugos priemonės:
• „Instagrid ONE“ turi du išėjimus [4 | 9], kurie yra sujungti lygiagrečiai aktyvių laidininkų atžvilgiu.
Abiejų išėjimų apsauginių laidų jungtys yra sujungtos per potencialų išlyginimo laidininką, kuris
izoliuotas nuo visų kitų įrenginio dalių,
• kaip parodyta [7.2.1 skyriuje], trumpojo jungimo atveju (pilnutinė kilpos varža <= 1,5 Ω) užtikrinamas
automatinis išėjimo išjungimas per < 200 ms,
• naudotojas turi imtis toliau nurodytų apsaugos priemonių:
• prie kiekvieno vartotojo įvado prijungti apsauginį nebalanso srovės įtaisą. Kuo arčiau „Insta-
grid ONE“ esanti kilpa leidžia suveikti apsauginiam įtaisui, kai kabelių jungtyse įvyksta izoliaci-
jos gedimas;
• aiškiai prijungti kabelius, kad bendras kabelių tinklo ilgis būtų kuo trumpesnis. Siekiant užtikrinti
greitą (< 200 ms) išėjimo elektroninio saugiklio suveikimą [7.2 skyrius] trumpojo jungimo atveju,
laido varža tarp „Instagrid ONE“ ir vartotojo neturi viršyti 1,5 Ω. 1,5 mm² skerspjūvio laidas pasiekia
šią varžą esant maždaug 60 metrų ilgiui (įskaitant priekinius ir grįžtamuosius laidininkus, išskyrus
pereinamąją varžą kištukinėse jungtyse),
• atlikti reguliarią elektrotechninę naudojamų vartotojų patikrą. Jei elektros prietaisas daugiausia
naudojamas kartu su apsauginiu skyrikliu (arba IT tinkle), tikimybė aptikti izoliacijos gedimus su-
mažėja. Todėl labai svarbu, kad kvalikuotas elektrikas reguliariai tikrintų naudojamus vartotojus.
7.2. Apsaugos priemonės išėjime
7.2.1. Perkrova
„Instagrid ONE“ išėjimas yra apsaugotas nuo perkrovos keliais nepriklausomai persidengiančiais me-
chanizmais:
• Energijos kiekis – dėl riboto integruoto kaupiklio energijos kiekio nuolatinis energijos ėmimas neį-
manomas. Vardinę 16 A srovę galima imti daugiausiai 35 minutes, o esant 20 A – tik 27,5 minutės.
• Terminis išjungimas – veikimo metu nuolat stebima vidinė „Instagrid ONE“ temperatūra. Viršijus
ksuotai nustatytas ribines vertes, „Instagrid ONE“ bus išjungtas, žr. [6.1.2 skyrių]. Laikas, po kurio
aktyvinamas išjungimas, priklauso nuo aplinkos temperatūros ir apkrovos srovės. Esant 25°C ir 16
A įtampai, galimas visiškas „Instagrid ONE“ iškrovimas (100% -> 0%) be išjungimo suaktyvinimo.
