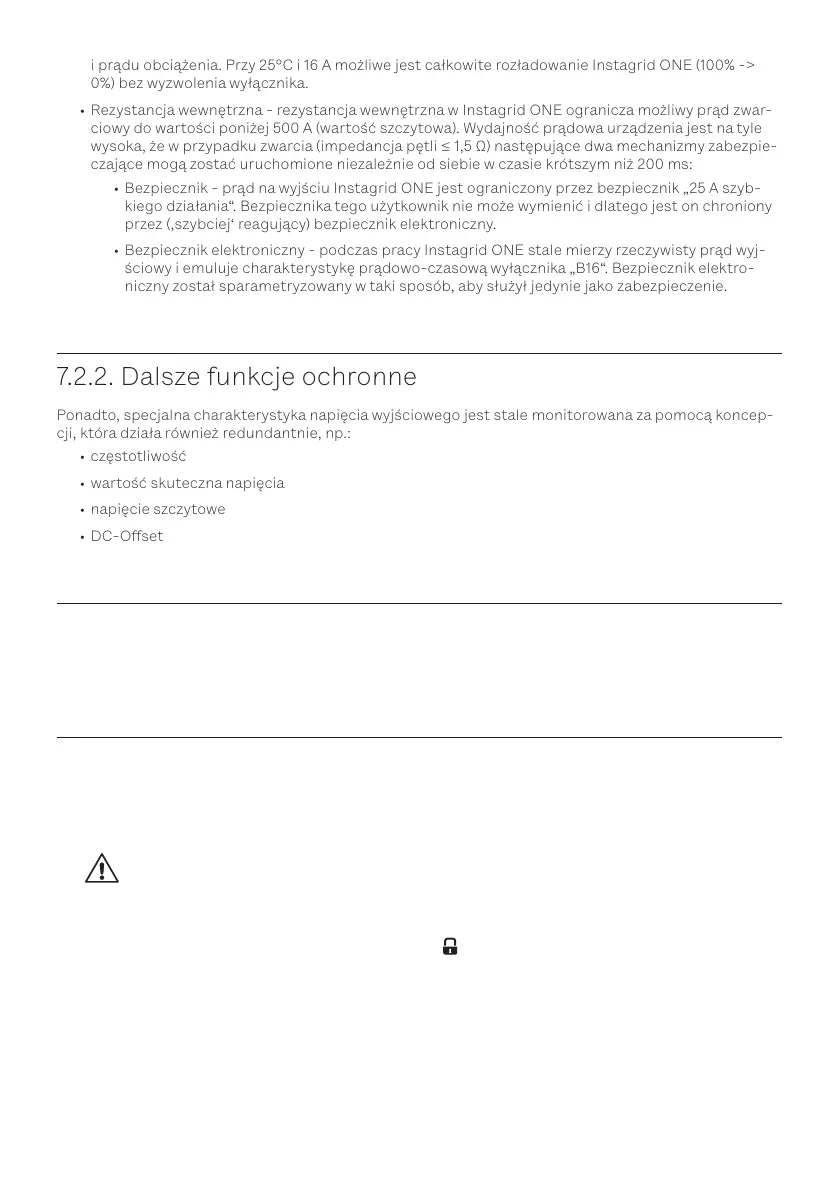

i prądu obciążenia. Przy 25°C i 16 A możliwe jest całkowite rozładowanie Instagrid ONE (100% ->
0%) bez wyzwolenia wyłącznika.
• Rezystancja wewnętrzna - rezystancja wewnętrzna w Instagrid ONE ogranicza możliwy prąd zwar-
ciowy do wartości poniżej 500 A (wartość szczytowa). Wydajność prądowa urządzenia jest na tyle
wysoka, że w przypadku zwarcia (impedancja pętli ≤ 1,5 Ω) następujące dwa mechanizmy zabezpie-
czające mogą zostać uruchomione niezależnie od siebie w czasie krótszym niż 200 ms:
• Bezpiecznik - prąd na wyjściu Instagrid ONE jest ograniczony przez bezpiecznik „25 A szyb-
kiego działania“. Bezpiecznika tego użytkownik nie może wymienić i dlatego jest on chroniony
przez (‚szybciej‘ reagujący) bezpiecznik elektroniczny.
• Bezpiecznik elektroniczny - podczas pracy Instagrid ONE stale mierzy rzeczywisty prąd wyj-
ściowy i emuluje charakterystykę prądowo-czasową wyłącznika „B16“. Bezpiecznik elektro-
niczny został sparametryzowany w taki sposób, aby służył jedynie jako zabezpieczenie.
7.2.2. Dalsze funkcje ochronne
Ponadto, specjalna charakterystyka napięcia wyjściowego jest stale monitorowana za pomocą koncep-
cji, która działa również redundantnie, np.:
• częstotliwość
• wartość skuteczna napięcia
• napięcie szczytowe
• DC-Oset
7.3. Środki ochronne przy wejściu
Wejście ładowania [8] jest zabezpieczone przed przeciążeniem bezpiecznikiem, który w razie potrzeby
może zostać wymieniony przez użytkownika, patrz [Kapitel 8.1.].
8. Serwis i konserwacja
Instagrid ONE nie wymaga konserwacji i serwisowania podczas normalnej pracy. Z wyjątkiem bezpiecz-
nika wejściowego ładowania [11] i ramy [7] Instagrid ONE nie zawiera żadnych zespołów ani komponen-
tów, które mogą być wymieniane lub serwisowane przez użytkownika.
Uwaga!
Jeśli Instagrid ONE zostanie uszkodzony w sposób, który nie ma wpływu na ramę [7], urządzenie
musi zostać naprawione przez autoryzowany personel specjalistyczny. Nie otwierać urządzenia In-
stagrid ONE. Nie używać Instagrid ONE pod żadnym pozorem. Aktywować tryb [Transport] [Kapitel
6.2.] ustawiając przełącznik obrotowy [3] w pozycji i odłączyć podłączone kable i/lub odbiorniki.
Skontaktować się z Instagrid, patrz [Kapitel 12.].
