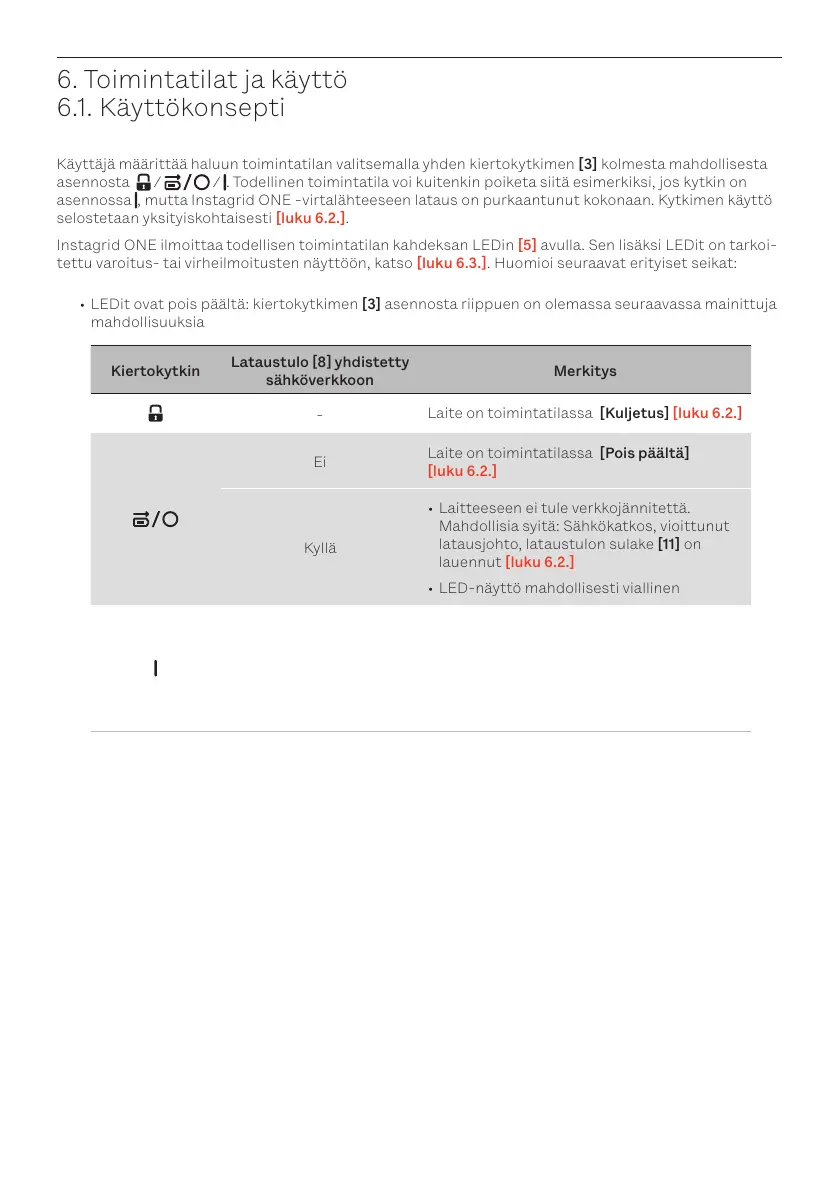

6. Toimintatilat ja käyttö
6.1. Käyttökonsepti
Käyttäjä määrittää haluun toimintatilan valitsemalla yhden kiertokytkimen [3] kolmesta mahdollisesta
asennosta / / . Todellinen toimintatila voi kuitenkin poiketa siitä esimerkiksi, jos kytkin on
asennossa , mutta Instagrid ONE -virtalähteeseen lataus on purkaantunut kokonaan. Kytkimen käyttö
selostetaan yksityiskohtaisesti [luku 6.2.].
Instagrid ONE ilmoittaa todellisen toimintatilan kahdeksan LEDin [5] avulla. Sen lisäksi LEDit on tarkoi-
tettu varoitus- tai virheilmoitusten näyttöön, katso luku 6.3.. Huomioi seuraavat erityiset seikat:
• LEDit ovat pois päältä: kiertokytkimen [3] asennosta riippuen on olemassa seuraavassa mainittuja
mahdollisuuksia
Kiertokytkin
Lataustulo 8 yhdistetty
sähköverkkoon
Merkitys
-
Laite on toimintatilassa [Kuljetus] [luku 6.2.]
Ei
Laite on toimintatilassa [Pois päältä]
[luku 6.2.]
Kyllä
• Laitteeseen ei tule verkkojännitettä.
Mahdollisia syitä: Sähkökatkos, vioittunut
latausjohto, lataustulon sulake [11] on
lauennut [luku 6.2.]
• LED-näyttö mahdollisesti viallinen
-
• Energiavaraaja täysin purkautunut
• [Purkaus]-toimintatilassa tapahtuneen
käytön aikana on tullut varoitus tai vika,
katso luku 6.3.
• LED-näyttö mahdollisesti viallinen
• LEDit näyttävät sykkivän animaation, jonka väri on valkoinen: sisäinen ohjauselektroniikka suorit-
taa käynnistysvaiheen, johon kuuluu itsediagnoositoiminto
• Yksi tai useampi LED palaa tai vilkkuu, väri on keltainen: [Hälytys], katso [luku 6.3.1.]
• Yksi tai useampi LED palaa tai vilkkuu, väri on punainen: [Vika], katso [luku 6.3.2.]
• Toimintatiloissa [Lataus] ja [Purkaus] [luku 6.2.] Instagrid ONE -virtalähteen nykyinen lataustila
näytetään yhtäjaksoisesti vihreänä palavien LEDien lukumäärän kautta.
• Jokainen LED-segmentti vastaa 12,5 %:n latausta
