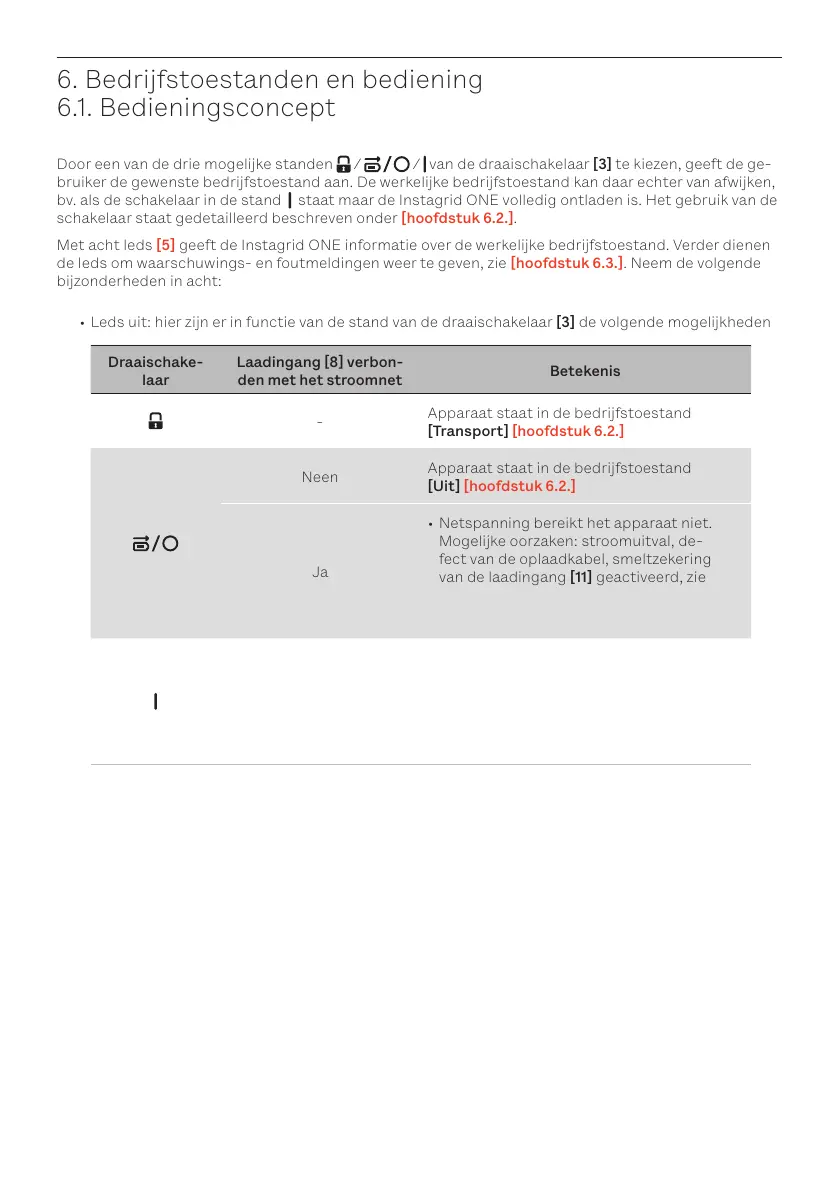

6. Bedrijfstoestanden en bediening
6.1. Bedieningsconcept
Door een van de drie mogelijke standen / / van de draaischakelaar [3] te kiezen, geeft de ge-
bruiker de gewenste bedrijfstoestand aan. De werkelijke bedrijfstoestand kan daar echter van afwijken,
bv. als de schakelaar in de stand staat maar de Instagrid ONE volledig ontladen is. Het gebruik van de
schakelaar staat gedetailleerd beschreven onder [hoofdstuk 6.2.].
Met acht leds [5] geeft de Instagrid ONE informatie over de werkelijke bedrijfstoestand. Verder dienen
de leds om waarschuwings- en foutmeldingen weer te geven, zie hoofdstuk 6.3.. Neem de volgende
bijzonderheden in acht:
• Leds uit: hier zijn er in functie van de stand van de draaischakelaar [3] de volgende mogelijkheden
Draaischake-
laar
Laadingang 8 verbon-
den met het stroomnet
Betekenis
-
Apparaat staat in de bedrijfstoestand
[Transport] [hoofdstuk 6.2.]
Neen
Apparaat staat in de bedrijfstoestand
[Uit] [hoofdstuk 6.2.]
Ja
• Netspanning bereikt het apparaat niet.
Mogelijke oorzaken: stroomuitval, de-
fect van de oplaadkabel, smeltzekering
van de laadingang [11] geactiveerd, zie
[hoofdstuk 6.2.]
• Led-indicatie mogelijk defect
-
• Energie-opslag volledig ontladen
• Tijdens het gebruik in de bedrijfstoestand
[Ontladen] is een waarschuwing of storing
opgetreden, zie hoofdstuk 6.3.
• Led-indicatie mogelijk defect
• Leds tonen een pulserende animatie in het wit: de interne besturingselektronica doorloopt een
startproces met autodiagnosefunctie.
• Een of meerdere leds branden of knipperen geel: [Alarm], zie [hoofdstuk 6.3.1.]
• Een of meerdere leds branden of knipperen rood: [Storing], zie [hoofdstuk 6.3.2.]
• In de bedrijfstoestanden [Laden] en [Ontladen] [hoofdstuk 6.2.] wordt de actuele laadtoestand
van de Instagrid ONE weergegeven via het aantal permanent groen brandende leds.
• Elk led-segment komt daarbij overeen met een lading van 12,5%.
