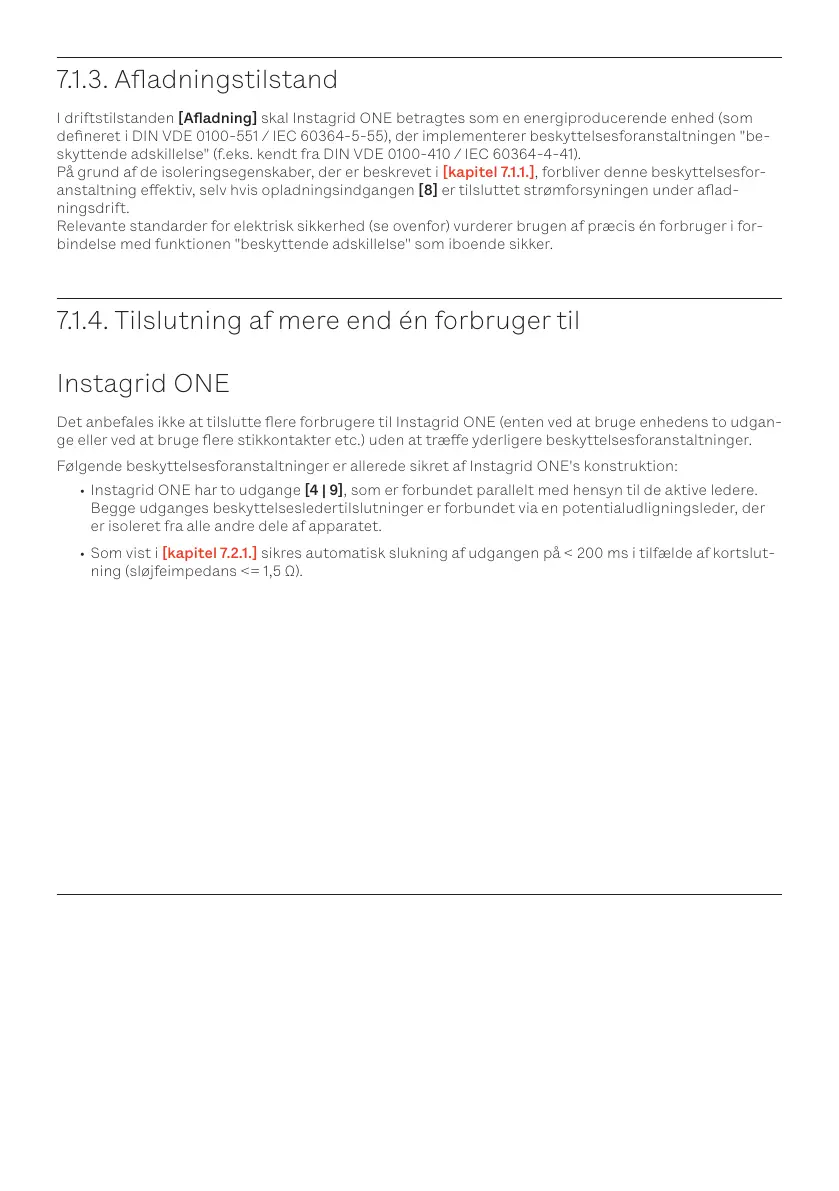

7.1.3. Aadningstilstand
I driftstilstanden [Aadning] skal Instagrid ONE betragtes som en energiproducerende enhed (som
deneret i DIN VDE 0100-551 / IEC 60364-5-55), der implementerer beskyttelsesforanstaltningen "be-
skyttende adskillelse" (f.eks. kendt fra DIN VDE 0100-410 / IEC 60364-4-41).
På grund af de isoleringsegenskaber, der er beskrevet i [kapitel 7.1.1.], forbliver denne beskyttelsesfor-
anstaltning eektiv, selv hvis opladningsindgangen [8] er tilsluttet strømforsyningen under aad-
ningsdrift.
Relevante standarder for elektrisk sikkerhed (se ovenfor) vurderer brugen af præcis én forbruger i for-
bindelse med funktionen "beskyttende adskillelse" som iboende sikker.
7.1.4. Tilslutning af mere end én forbruger til
Instagrid ONE
Det anbefales ikke at tilslutte ere forbrugere til Instagrid ONE (enten ved at bruge enhedens to udgan-
ge eller ved at bruge ere stikkontakter etc.) uden at træe yderligere beskyttelsesforanstaltninger.
Følgende beskyttelsesforanstaltninger er allerede sikret af Instagrid ONE's konstruktion:
• Instagrid ONE har to udgange [4 | 9], som er forbundet parallelt med hensyn til de aktive ledere.
Begge udganges beskyttelsesledertilslutninger er forbundet via en potentialudligningsleder, der
er isoleret fra alle andre dele af apparatet.
• Som vist i [kapitel 7.2.1.] sikres automatisk slukning af udgangen på < 200 ms i tilfælde af kortslut-
ning (sløjfeimpedans <= 1,5 Ω).
• Følgende beskyttelsesforanstaltninger skal gennemføres af brugeren:
• Sløjfning af en fejlstrømsanordning i forsyningsledningen til hver forbruger. Ved at sløjfe så tæt
som muligt på Instagrid ONE kan beskyttelsesanordningen udløses, hvis der opstår en isolations-
fejl i ledningsføringen.
• Overskuelig ledningsføring med den kortest mulige samlede længde af kabelnetværket. For at
sikre, at den elektroniske sikring af udgangen udløses hurtigt (< 200 ms) i tilfælde af kortslutning
[kapitel 7.2.], bør ledningsmodstanden mellem Instagrid ONE og forbrugeren ikke overstige en
værdi på 1,5 Ω. Et kabel med et tværsnit på 1,5 mm² opnår denne modstand med en længde på ca.
60 meter (inklusive afgangs- og returleder, eksklusive overgangsmodstande ved stikforbindelser).
• Regelmæssig elektroteknisk kontrol af de anvendte forbrugere. Hvis et elektrisk apparat hoved-
sageligt bruges i forbindelse med beskyttende adskillelse (eller i IT-systemet), falder sandsynlig-
heden for at opdage isolationsfejl. Det er derfor vigtigt, at de anvendte forbrugere kontrolleres
regelmæssigt af en autoriseret el-installatør.
7.2. Beskyttende foranstaltninger ved udgangen
7.2.1. Overbelastning
Udgangen på Instagrid ONE er beskyttet mod overbelastning af ere uafhængigt overlappende
mekanismer:
• Energiindhold - på grund af det begrænsede energiindhold i den integrerede lagerenhed er
kontinuerligt strømforbrug ikke muligt. Den nominelle strøm på 16 A kan maksimalt trækkes i 35
minutter, ved 20 A er det stadig 27,5 minutter.
• Termisk nedlukning - den interne temperatur i Instagrid ONE overvåges løbende under drift.
