< Befestigung der Gummidämpfer und Einrichtung der Nähmaschine >

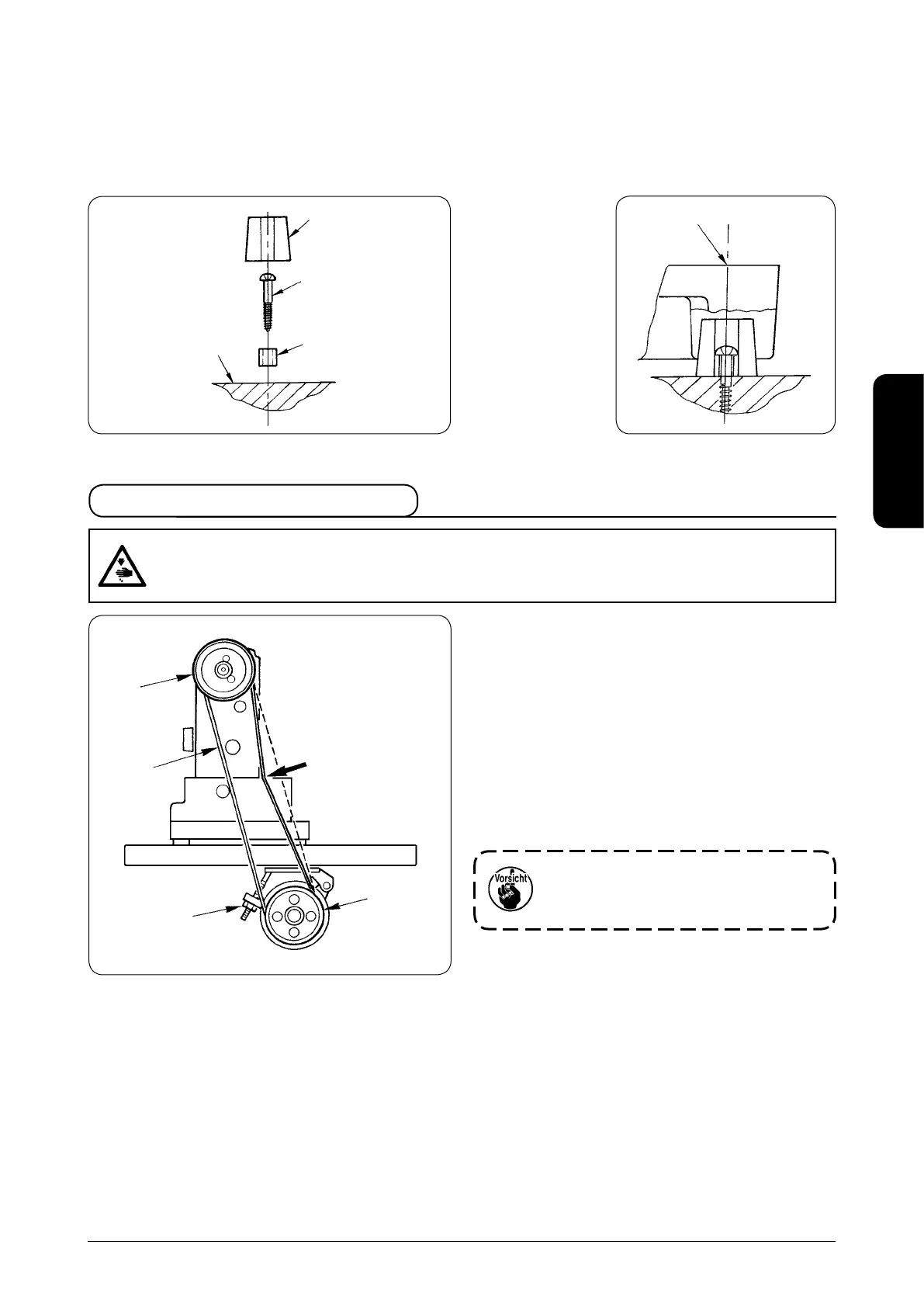

Bringen Sie die Gummidämpfer
1
an den Holzschrauben an, nachdem Sie die Hülsen
3
mit den Holzschrauben
2
(4 Stellen) sicher auf der Oberseite des Tisches
4
befestigt haben. (Benutzen Sie die Tischplatten-Maßzeichnung als
Anhaltspunkt für die Position.)
Richten Sie die Aussparungen (4 Stellen) an der Unterseite der Nähmaschine
5
auf die Gummidämpfer
1
aus,
nachdem Sie die Gummidämpfer
1
einwandfrei am Tisch
4
befestigt haben, und setzen Sie die Nähmaschine
5
auf den Tisch.
→
5
Nähmaschine
2
Holzschraube
3
Hülse
4
Tischoberäche
1
Gummidämpfer
1) Den Riemen
1
an der Maschinenriemenscheibe
2
anbringen.
2) Legen Sie das andere Ende des Riemens um
die Motorriemenscheibe
3
, während Sie die
Maschinenriemenscheibe
2
drehen.
3) Die Riemenspannung so einstellen, dass der
Keilriemen 10 bis 15 mm nachgibt, wenn die Mitte des
Keilriemens mit einer Kraft von etwa 10 N (1,02 kg)
eingedrückt wird.
4) Nach der Einstellung der Riemenspannung die
Sicherungsmutter
4
fest anziehen.
Falls die Riemendurchbiegung während
des Betriebs der Nähmaschine zu groß
ist, überprüfen Sie die Riemenspannung
erneut.
＊
Nehmen Sie bei der Durchführung der Einrichtung von DLN-6390 auf "2. Installieren des Motors", S. 13,
Bezug.
＊
Installieren Sie nach Abschluss der Einrichtung die mit dem Motor gelieferte Riemenabdeckung für die
Motorriemenscheibe gemäß der Betriebsanleitung des Motors.
3
4
Durchhang von
10 bis 15 mm
2
1
1. Anbringen des Keilriemens
WARNUNG :
Schalten Sie zum Auswechseln des Keilriemens die Stromversorgung des Motors aus und vergewissern Sie sich,
dass der Motor vollkommen stillsteht, bevor Sie mit der Arbeit beginnen. Anderenfalls besteht Verletzungsgefahr,
da Hände oder Kleidungsstücke vom Keilriemen erfasst werden können.
