. MESSA A PUNTO DEI COMPONENTI OPTIONAL
1. Raffreddaago
• Il raffreddaago può ridurre il presentarsi della rottura del lo a causa del calore dell’ago quando la macchina per cucire
gira ad una velocità di 4.000 sti/min. o più.
• Il raffreddaago usa l’aria. Fare riferimento alla tabella sottostante e selezionare la parte usata poiché i componenti
variano secondo la testa della macchina (con il rasalo o senza il rasalo).
Testa della macchina
DLN-6390-7 (con il rasalo)
DLN-6390 (senza il rasalo)
Parte usata
40070354 Raffreddaago (DLN-6390-7)
40070355 Raffreddaago (DLN-6390)

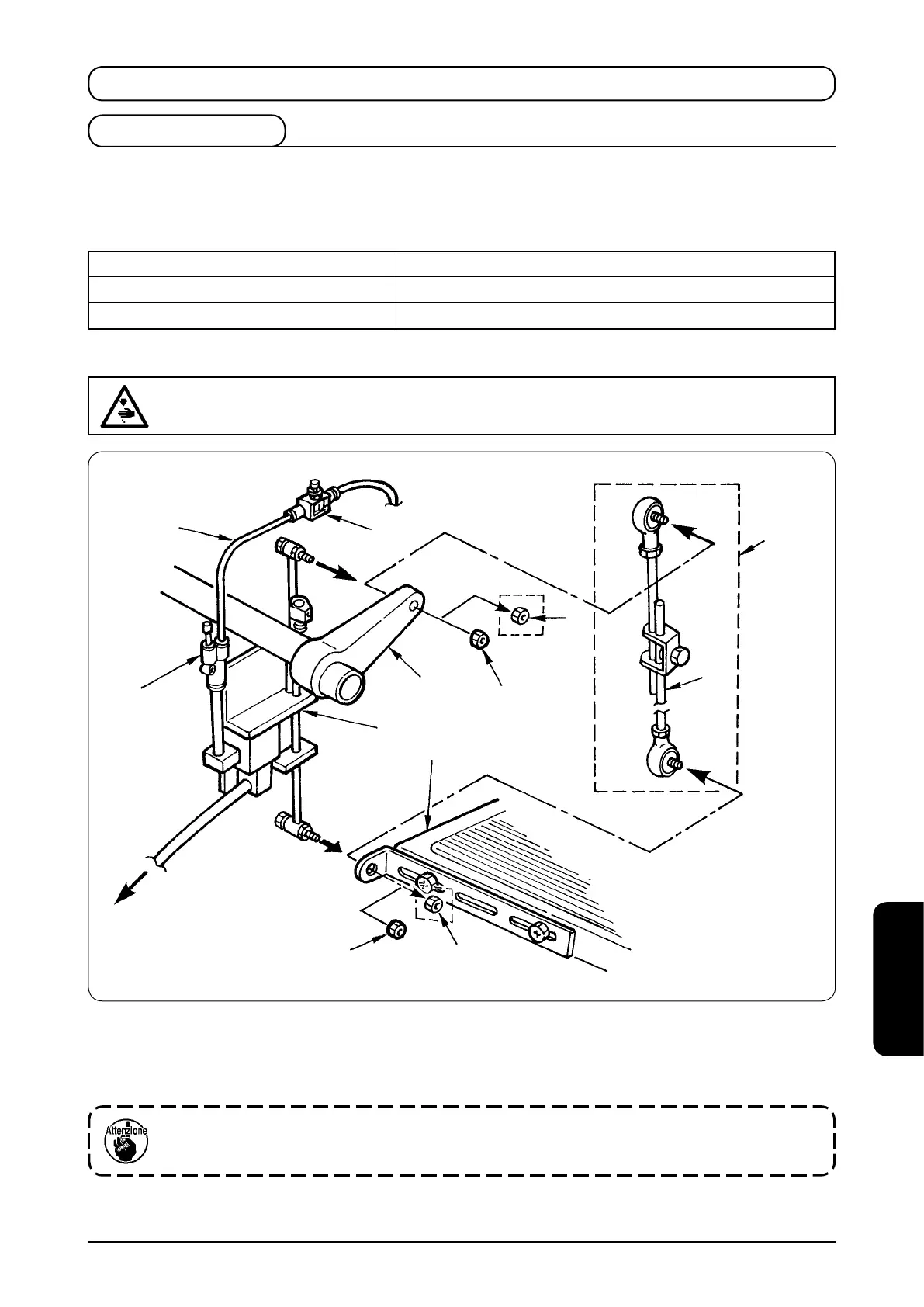

(1) Installazionedell’unitàdiinterruttoredell’ariadell’azionesuperiore(senzailrasalo)
Rimuovere
6
3
Rimuovere
1
4
5
2
9
8
7
A
6
3
Rimuovere
1) Rimuovere il dado
3
che collega il braccio di collegamento del pedale
1
e il pedale
2
del sostegno del tavolo, e
rimuovere il tirante (asm.)
4
.
2) Installare l’unità di interruttore dell’aria dell’azione superiore
5
e ssarla con il dado
6
in dotazione con l’unità.
3) Collegare il tubo dell’aria
8
al giunto dell’aria
7
e installare il regolatore di velocità
9
all’estremità del tubo dell’aria.
AVVERTIMENTO :
Alnedievitareferimenticausatidall’avvioimprovvisodellamacchina,spegnerelamacchinaedassicurarsiin
anticipo che il motore abbia completamente cessato di ruotare.
Assicurarsi di controllare che il pedale ritorni in modo liscio alla posizione prima della pressione
dello stesso quando lo si preme.
