1. Enfriador de la aguja
• El enfriador de la aguja puede reducir roturas del hilo causadas por el calor de la aguja cuando la máquina de coser
funciona a una velocidad de 4.000 sti/min o mayor.
• El enfriador de la aguja utiliza aire. Vea la tabla de abajo y seleccione la pieza utilizada, dado que los componentes
varían de acuerdo con el cabezal de la máquina (con cortahilos o sin cortahilos).
Cabezal de la máquina
DLN-6390-7 (con cortahilos)
DLN-6390 (sin cortahilos)
Pieza utilizada
Enfriador de aguja 40070354 (DLN-6390-7)
Enfriador de aguja 40070355 (DLN-6390)

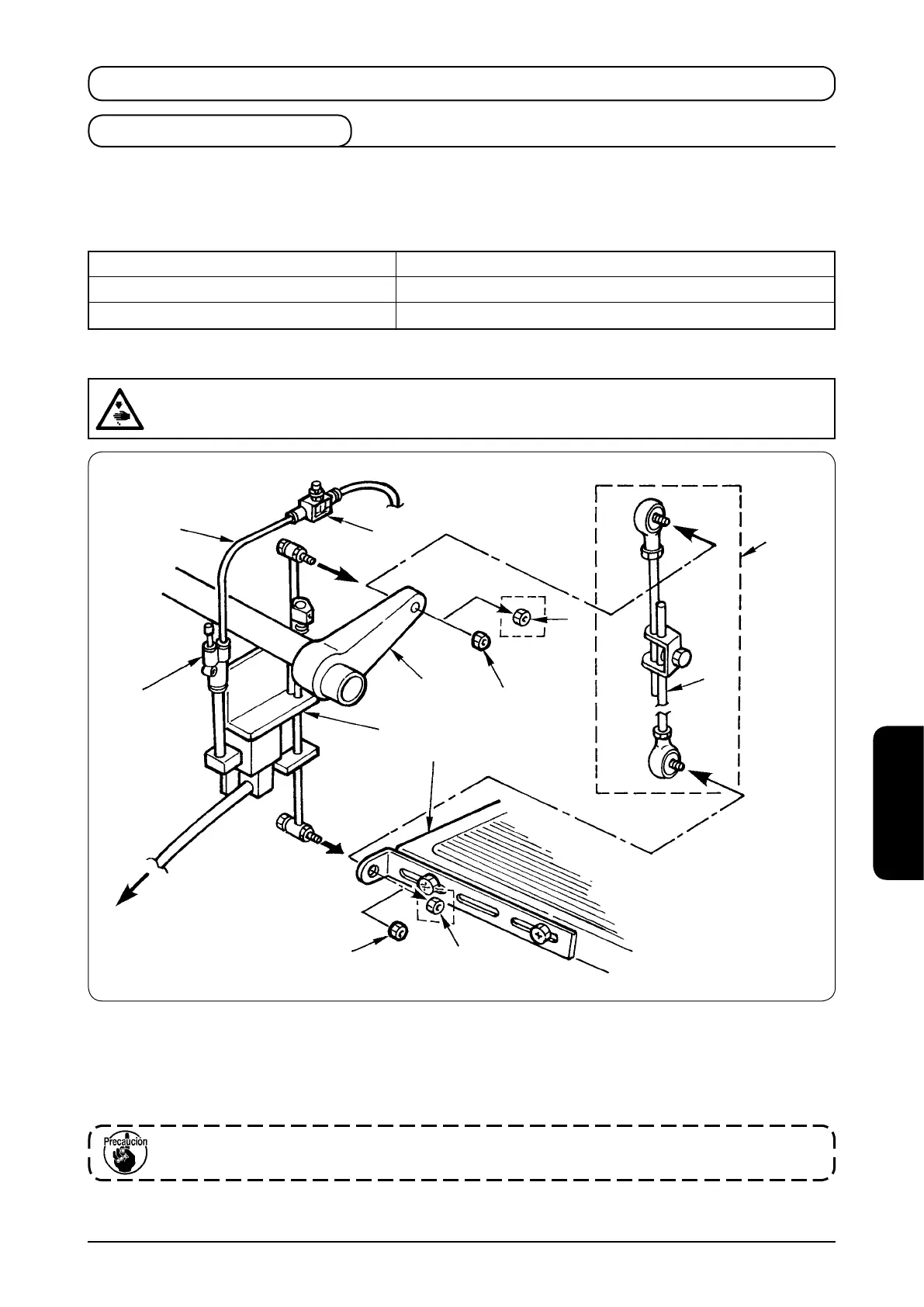

(1) Instalación de la unidad del interruptor de aire de acción superior (sin cortahilos)
Retiro
6
3
Retiro
1
4
5
2
9
8
7
A
6
3
Retiro
1) Retire la tuerca
3
que conecta el brazo de conexión
1
del pedal y el pedal
2
de la mesa y del pedestal, y retire la
biela (cjto.)
4
.
2) Instale la unidad de interruptor de aire de acción superior
5
y fíjela con la tuerca
6
suministrada con la unidad.
3) Conecte la manguera de aire
8
a la junta de aire
7
e instale el controlador de velocidad
9
en el extremo superior
de la manguera de aire.
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
Asegúrese de conrmar que el pedal, tras ser pisado, regresa suavemente a la posición antes de su
pisado.
