JUKI DLN-6390 - Explicacion y Ajuste de Componentes del Pedal

29
ESPAÑOL

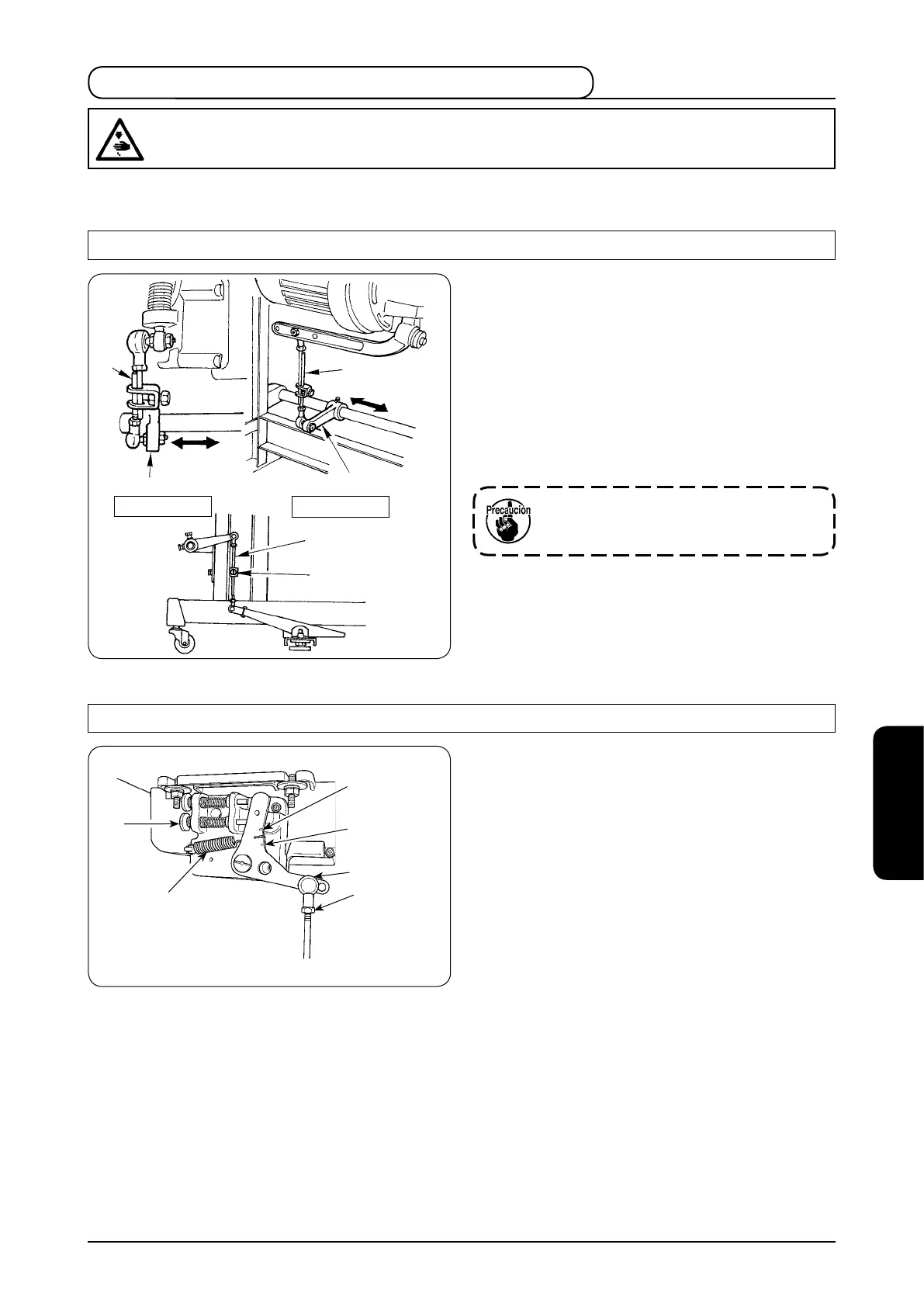

4. Explicacion y ajuste de componentes del pedal
Ajuste del pedal
(1) Instalación de la biela
1) Mueva el brazo de conexión
2
del pedal a la derecha
o izquierda, según lo ilustrado por la echa, de tal
modo que la biela
1
quede perpendicular.
(2) Ajuste de la ángulo de pedal
1) La inclinación de pedal se puede ajustar libremente
cambiando la longitud de la biela
3
.
2) Aoje el tornillo de ajuste
4
, y ajuste la longitud de la
biela
3
.
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente
eléctrica de la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
6390
6390-7
1
2
3
4
1
2
Presion de pedal y recorrido de pedal
(1) Modo de ajustar la presión requerida para
presionar la parte delantera del pedal
1) Cuando el muelle
1
de presión del pedal está engan-
chado al lado inferior, disminuirá la presión del pedal, y
cuando está enganchado al lado superior, aumentará
la presión del pedal.
(2) Modo de ajustar la presión requerida para
presionar la parte posterior del pedal
1) La presión aumenta a medida que usted gire haciaLa presión aumenta a medida que usted gire hacia
la izquierda el tornillo
2
regulador de presión, y
disminuye si usted tira el tornillo hacia fuera.
(3) Modo de ajustar el recorrido de pedal
1) La carrera del pedal disminuye cuando se inserta la
biela
3
en el agujero izquierdo
4
.
* Para el ajuste indicado a continuación, asegúrese de vericar que el pedal, tras ser pisado, regresa suavemente a la
posición antes de su pisado.
Asegúrese de conrmar que el pedal,
tras ser pisado, regresa suavemente a la
posición antes de su pisado.
3
1
4
Lado superior
Lado inferior
2
