5






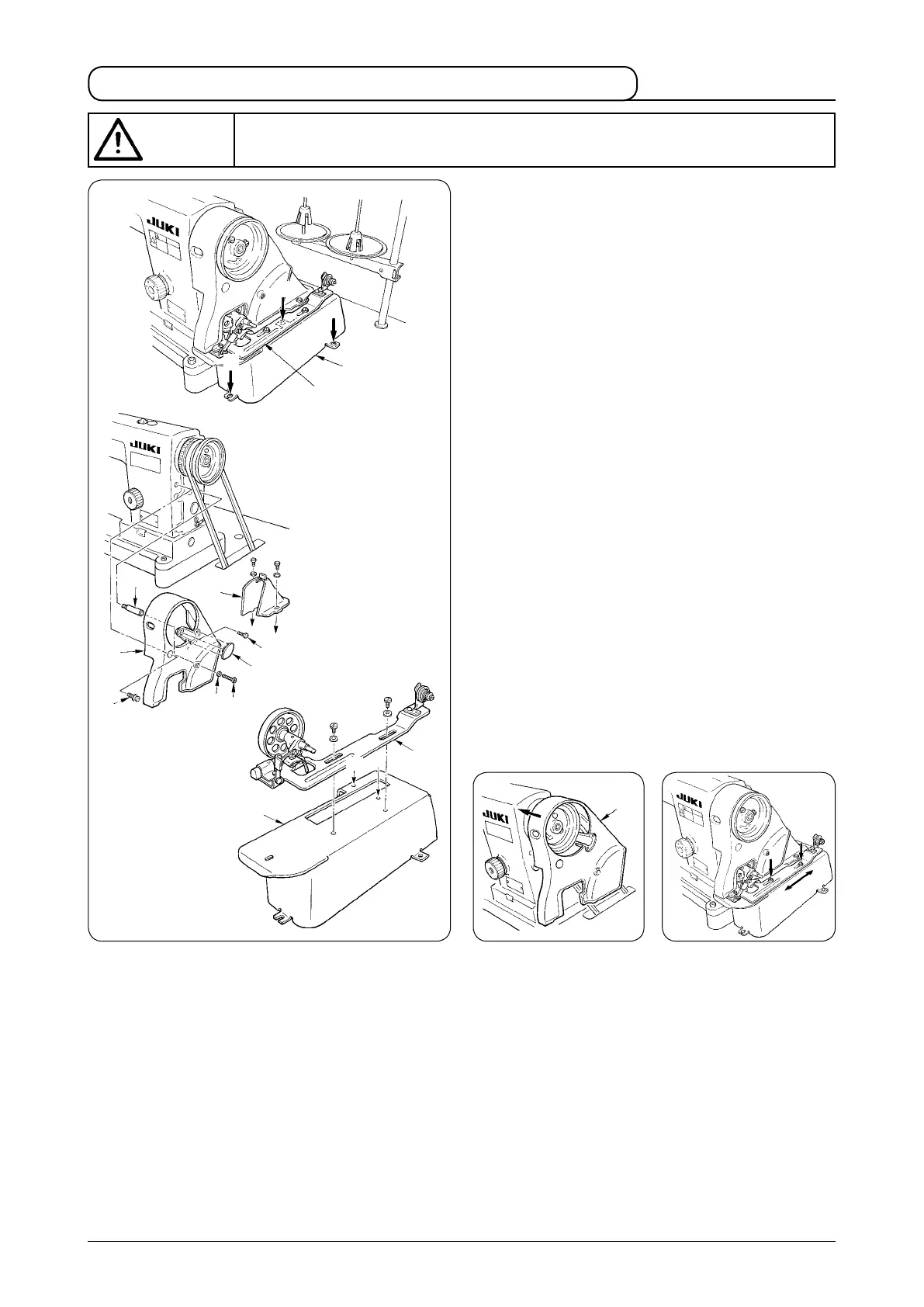

1) テーブルに糸巻台
1
を木ねじ
2
で固定します。
(木ねじ 3 ヶ所)(固定位置はテーブル参考図を
参照ください。
2) 糸巻台
1
に糸巻装置
3
を仮固定します。(ねじ
+座金 2 ヶ所)
3) ベルトカバー支柱
4
をアームのねじ穴に取り付
けます。
4) ベルトカバー A
6
の穴にはずみ車をくぐらせ
アームにセットします。このとき、下図のよう
に斜め後ろ側からベルトカバー A
6
を傾けて入
れるとスムーズに取り付きます。
5) ベルトカバー B
5
をタップ
CD
のところに置
きます。
6)
ねじと座金
789
でベルトカバー A
6
をアームに
固定します。このときのねじ締めトルクは、
7
ねじ
3 N m、
8
ねじ→ 2.5 N m としてください。
また、これ以上締め付けても効果はありません。
7) ベルトカバー A キャップ !0 をはめ込みます。
8) ベルトカバー B
5
を後方に動かし、ベルトカバー
B
5
のゴム部が、ベルトカバー A
6
に当たって
から、さらに 0.5 1 mm 動かした位置でねじ、
座金により固定します。
9) 仮固定していた糸巻き装置 !1 を適切な位置に前
後調整して固定します。
6
!1
1
C
4
5
6
7
8
9
!0
7
1
3
2
2
2
D
